контактов в разомкнутом состоянии. Установка зазора с помощью щупов является устаревщим способом, поскопьку установка производится на остановленном двигателе, тогда как при его вращении угол замкнутого состояния может измениться из-за действия сил инерции.

4 Некоторые автомобили Austin Rover и Ford оснащены распределителями зажигания Lucas со скользящим контактом. Толкатель подвижного контакта имеет на своем основании два небольщих выступа, которые упираются в наклонную направляющую. Направляющая вставлена в вильчатый привод толкателя, установленный на оси подвижного контакта.

5 Когда вакуумный регулятор поворачивает опорную пластину контактов, выступы толкателя подвижного контакта скользят по наклонной направляющей, заставляя толкатель и подвижный контакт подниматься. При этом подвижный контакт скользит по неподвижному контакту, имеющему больщий размер. Такое относительное перемещение контактов способствует их

Угол замкнутого состоннин

Замыкание контактов

Регулировка зазора между контактами маннет угол их замкнутого состоянии

самоочищению и препятствует развитию эрозии и питтинга. Фирма гарантирует ресурс контактов не менее 25 СЮО миль.

8 Угол замкнутого состояния контактов

1 Угол замкнутого состояния контактов определяется как угол поворота кулачка прерывателя, в течение которого контакты остаются в замкнутом состоянии для одного цикла зажигания. Установка этого угла имеет очень важное значение. Увеличение

Крышка Пружина

Исходное положение

Опорная пластина с наподвижным штифтом

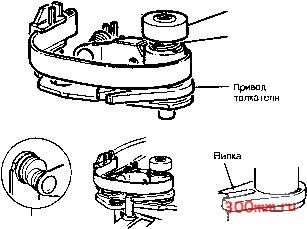

Рис. 6.20. Прерыветель со скользящим контектом

Большой зазор

При приближении оси подвижного контакта к оси врашения вала увеличивает зазор. При этом контакты поздно замыкаются и рано размыкаются, угол замкнутого состояния уменьшается, увеличивается опережение зажигания.

При удалении оси подвижного контакта от оси вала уменьшает зазор. При этом контакты рано замыкаются и поздно размыкаются, угол замкнутого состояния увеличивается, опережение зажигания уменьшается.

Маленький зазор

Большой угол замкнутого состояния контактов

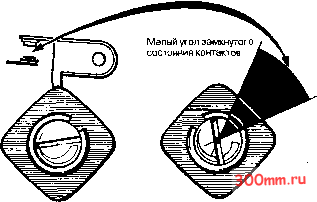

Рис. В.21. Угол земкнутого состоннин контактов

зазора сокращает угол. Изменение зазора приводит к тому, что толкатель подвижного контакта набегает на кулачок прерывателя раньще или позже [см. рис. 6.21).

2 Неправильная установка зазора может иметь неприятные последствия, поскольку при малом значении угла замкнутого состояния контактов ток в первичной обмотке катущки зажигания не достигнет необходимого уровня и система зажигания, особенно на высоких оборотах начнет давать сбои. Слишком большой угол замкнутого состояния может привести к пригора-нию контактов.

3 Как зазор между контактами, так и угол замкнутого состояния контактов должны находиться в пределах, регламентированных изготовителем. Если оба требования одновременно выполнить не удается, значит прерыватель неисправен.

4 Изменение угла замкнутого состояния контактов численно равно изменению угла опережения зажигания [см. рис. 6.22). Еспи, например, угол замкнутого состояния контактов в результате регулировки изменился на 12°, значит точка размыкания контактов сдвинулась на 6° поворота купачка. Но 6°поворота вала распределителя равносильно 12° поворота коленчатого вала.

Вращение кулачка

Кулачок у

Рис. 6.22. Меняется угоп замкнутого состояния контактов меняется угол опережения

Контакты

Контакты разомкнуты

Кулачок прерывателя

Контакты замкнуты (угоп замкнутого состояния)

Угоп замкнутого состояния в процентах 54°/90° X 100 = 60%

5 Угол замкнутого состояния можно выразить в градусах или в процентах от полного оборота вала распределителя.

Пример

Кулачок 4-цилиндрового двигателя с 4 выступами разделен на равные промежутки по 90°. В пределах этого угла контакты должны разомкнуться и снова замкнуться - этот процесс займет часть одного периода. В примере, показанном на рис. 6.23 контакты находятся в замкнутом состоянии на протяжении 54°, а в разомкнутом состоянии - остальные 36°. Угол замкнутого состояния в процентах будет: ь м--ло- <>> гдц (AH.tfr

-- к - /о

54°/g(D° X 1(X} = 6(D%

Можно вновь вернуться к угловым единицам:

60/100 X 90° = 54°

Угол 54° в действительности является типичным значением угла замкнутого состояния контактов для 4-цилиндровых двигателей. Использование процентного выражения угла предпочтительнее, поскольку оно не зависит от числа цилиндров.

6 Существуют приборы для точного измерения угла замкнутого состояния контактов, однако надо внимательно считывать показания со шкалы прибора, поскольку одна шкала предназначена для двигателей с разным числом цилиндров. Например, если прибор показывает угол замкнутого состояния 60%, то для двигателей с разным числом цилиндров результат в угловых единицах будет совершенно различным:

Для одноцилиндрового двигателя 60 / 100 х 360° =216°

Для четырехцилиндрового Для шестицилиндрового

60/100 X 90° = 54° 60/100 X 60° = 36°

Рис. 6.23. Угол замкнутого состояния контактов в градусах и в процентах

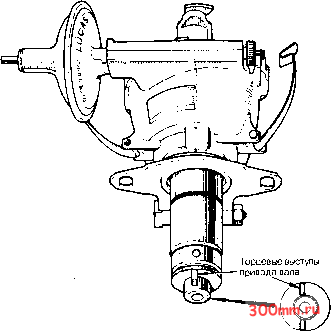

Рис. 6.24. Привод распределителя с помошью торцевых выступов

g Распределитель зажигания

1 Как подсказывает наименование, распредепитепь зажигания передает высокое напряжение зажигания по очереди на свечи в необходимой последовательности, а также выполняет некоторые другие функции системы зажигания. Как правило, распределитель зажигания совмещает в себе следующие функции:

Контакты дпя подключения свечных проводов

Центральный электрод

Ротор распределителя { бегунок )

Прерыватель

Неподвижные электроды

Конденсатор системы зажигания

Центробежный регулятор опережения

Шестерня привода

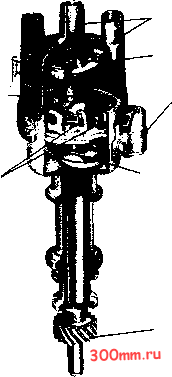

Рис. в,25. Привод распределителя с помощью зубчетой передачи

Рис. 8.27. Крышка распределителя - вид изнутри

а) передает искру на свечи в необходимой последовательности;

б) управляет включением и выключением первичной обмотки катушки зажигания;

в) регулирует угол опережения зажигания в зависимости от скорости работы двигателя;

г) регулирует опережение зажигания в зависимости от загрузки двигателя.

2 Вал распределителя вращается со скоростью, равной половине скорости коленчатого вапа (в четырехтактных двигателях) и соединен с валом привода с помощью торцевых выступов (см. рис. 8.24) или зубчатой передачи (см. рис. 6.25).

3 Контакты прерывателя смонтированы на основании, которое может в некоторых пределах поворачиваться вокруг оси кулачка. Поворот основания осуществляется с помощью вакуумного привода (см. рис. 6.26), связанного шлангом с впускным коллектором (см, также параграф 11).

Винт подстройки

Гибкая тяга

Диафрагма

Контакты

Кулачок с 4 выступами

Возвратная пружина

к впускному коллектору

Дистанционная втулка Поворотная опора

Рис. 6.26. Вакуумный регулятор опережения

Хрышка распределителя

Электроды

Ротор распределителя

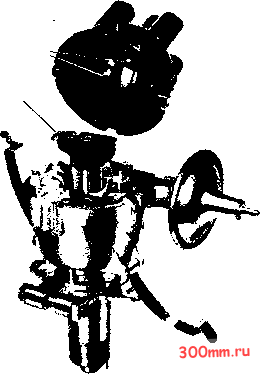

Рис. В.2В. Ротор и крышка распределителя
