Зежигание начинает работать при оборотах двигателя от 200 до 500 об/мин в зависимости от модели. Ребота системы определяется качеством электрических соединений генераторе с электронным блоком и элементеми зажигания на двигателе.

28 Бесконтактные системы зажигания

1 Для подечи сигнала на вспышку в нужный момент необходим какой-либо детчик. Контектный прерыватель является частным случаем текого датчика, однеко датчик может быть и бесконтактным. Бесконтактный датчик имеет следующие преимущества перед контектным:

а) Уменьшение износа, люфтов и биений

б) Как следствие [а], повышение точности

в) Опережением можно управлять с помощью электронных устройств, имеющих более высокую точность и широкие возможности по сравнению с механическими регуляторами

Диске прорезями

Импульсный сигнал

Вал распределителя зажигания

Рис. 6.59. Оптический генератор импульсов

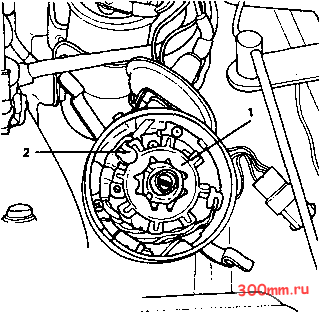

1 Сегментированный диск

2 Оптическая система

Рис. 6.61. Распределитель зажигания с оптическим генератором импульсов

г) Снижение энергии искры с ростом оборотов двигателя может быть предотвращено электронным регулированием угла замкнутого состояния.

Датчик, запускеющий резряд свечи, часто называют генератором

импульсов или генератором сигналов.

2 Генераторы импульсов бывают трех типов:

е] Оптические

б) Генераторы Холла

в) Индукционные

Блок-схема на рис. 6.58 показывеет прохождение импульсного сигнала от генератора до свечи.

Оптический генератор импульсов

Сегментированный диск, закрепленный не валу распределителя перекрывает инфракрасный луч, неправленный на фототрензистор

Высоковольтный

провод;/

i Клемма

Сечение А-А

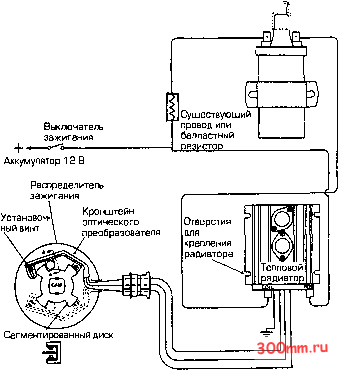

Рис. 6.60. Система зажигания с оптическим генератором

Время

Рис. 6.62. Форма импульса оптического генератора

(см. рис. 6.59). В течение промежутка времени, пока фототранзистор освещен, через первичную обмотку катущки идет ток. Когда диск перекрывает луч, детчик посылает в блок управления импульс, который прерывает ток в катушке и таким обрезом генерирует искру.

Источником инфракрасного излучения служит полупроводниковый диод из ерсенида галлия.

Существует несколько разновидностей такого рода устройств: запуск искры может происходить при открытии или, наоборот, закрытии светового источнике, в качестве источника света может использоваться обычный светодиод.

На рис. 6.6D показен внешний вид устройства с оптическим генератором импульсов, который может быть установлен в серийный распределитель зажигания.

На рис. 6.61 покезан оптический генератор импульсов, установленный на конце распределительного вала 6-иилиндрового двигателя. На рис. 6.62 показана форма импульса оптического генератора.

Обычно такие генераторы задают постоянный угол включенного состояния кетушки, но кечество зежигания от этого не страдает, поскольку на этот не оказывает влияния динамика подвижного контакта и он остается всегда постоянный, независимо от скорости.

Кремниевая пластинка

Напряжение Холла

Магнитное лоле

Рис. 6.63. Эффект Холла

А Зазор не перекрыт. Магнитное попе проходит через датчик.

На выходе генератора высокое напряжение. В. Лопасть прервала магнитное попе. На выходе генера тора

низкое напряжение.

Рис. 6.65. Принцип действия генераторе Холла

Electrical systems

9 Зак, 3854

Генератор Холле

Устройство содержит пластинку кремния, к двум боковым граням которой приложено небольшое напряжение. Если пластинку поместить в магнитное поле, то на двух других гранях пластинки также появится напряжение (см. рис. 6.63). В этом состоит эффект Холла.

Изменение магнитного поля вызовет изменение напряжения Холла, которое можно использовать для управления разрядом свечи. На рис. 6.64 показано устройство генератора импульсов, основанного не эффекте Холла. !\/1агнитное поле, создаваемое постоянным магнитом, может прерываться лопастями обтюратора, врещаюшегося на валу распределителя зажигания.

Через кремниевую пластинку пропускается ток примерно 30 мА, тогда как непряжение Холла состевляет около 2 мВ, увеличиваясь с ростом температуры. Плестинка обычно составляет одно целое с интегральной схемой, осуществляющей усиление и формирование сигнала.

Рис. 6.65 иллюстрирует реботу устройства. При открытом зезоре между постоянным магнитом и датчиком Холле (А) плестинка выдает напряжение. Если зезор перекрывается лопастью обтюре-тора, магнитное поле замыкается через лопасть и не попадеет на пластинку Холле. Напряжение при этом падает (см. рис. 6.66).

Сигнал с граней пластинки попадает в усилитель и формирователь импульсов, после чего он может управлять включением и выключение катушки.

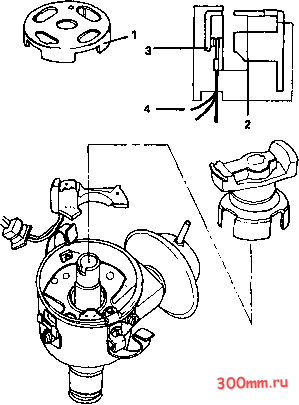

1 Обтюратор с лопастями

2 Постоянный магнит

3 Чувствительный зпемеит

4 Провода датчика

Рис. 6.64. Конструкция генеретора Холла

Напряжение Холла

А - зазор открыт, высокое напряжение

Отношение лоласть-окно 70:30

В - зазор перекрыт, низков напряжение

Время

Рис. 6.66. Форма импульсов на выходе генаратора Холла

Н.19735

□снованный на эффекте Холла генератор фирмы Bosch имеет соотношение лопасть-окно 70:30, т.е. лостоянный угол замкнутого состояния. Однако на катушка этот угол может изменяться путем электронного регулирования ширины импульсов.

Заметим в заключение, что лри высоком уровне напряжения Холла первичная обмотка катушки отключена и свеча дает разряд, т.е. разряд свечи происходит в момент, когде попесть обтюратора выходит из зазора.

Генератор Холла имеет высокую надежность и, в отличие от оптического генератора, не столь чувствителен к загрязнению.

СЛЕДУЕТ ЗАМЕТИТЬ, ЧТО ВЫСОКОЕ НАПРЯЖЕНИЕ В СИСТЕМАХ С ГЕНЕРАТОРОМ ХОЛЛА МОЖЕТ ВОЗНИКНУТЬ И ПРИ НЕРАБОТАЮЩЕМ ДВИГАТЕЛЕ. БУДЬТЕ ОСТОРОЖНЫ!

Индукционный датчик

Напомним, что, если катушка находится в паременном магнитном попе, то в катушке индуцируется напряжение. Напряженна индукции зависит от:

а) скорости изменения магнитного поля;

б) числа витков катушки;

в) знака изменения магнитного поля (нарастание или убывание].

Переменное

выходное

напряжение

1 Постоянный магнит

2 Индукционная обмотка

3 Переменный воздушный зезор

4 Зубчатое копесо

Рис. 6.67. Индукционный генератор импульсов с постоянным магнитом

Этот принцип также можно использовать для управления моментом зажигания.

На рис. 6.67 схематично показан датчик индукционного типа. Датчик включает в себя постоянный электромагнит с обмоткой и зубчатый диск. При врашении диска магнитное попе замыкается пибо через зуб, либо через впадину. Магнитный поток, проходящий через обмотку, то увеличивается, в результате чего в обмотке

Рис. 6.66. Выходное напряжение индукционного генератора
