индуцируется э.д.с. переменного знака (см. рис. 6.6В). Сигнапы датчика проходят чарез формирователь импульсов и далее поступает на управление первичной обмоткой катушки зажигания (см. рис. 6.69).

При увеличении скорости выходное напряжение датчика будет меняться по двум параметрам:

а) возрастет частота импульсов:

б) напряжение вырастет с долей вольта до сотни вольт. Система может работать во всем указанном диапазоне параметров.


1 Катушка

2 Статор

3 Датчик

4 Зубчатое колесо

Рис. 6.69. Респределитель зажигания Lucas с индукционным генератором

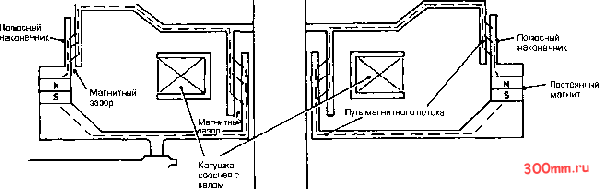

Bosch реализует тот же принцип в иной конструкции. Плоская круглая неподвижная пластина снабжена четырьмя полюсными наконечниками (в случае 4чдилиндрового двигателя), магнитное поле которых поддерживается мощным постоянным магнитом. На валу распределителя зажигания закреплен стальной диск с четырьмя выступами, которые проходят на расстоянии 0.5 мм от полюсов. Под вращающимся диском соосно с валом установпена катушка датчика (см. рис. 6.70). При вращении диска его выступы проходят рядом с полюсами и резко меняют магнитный поток через обмотку, в результате чего в ней генерируются импульсы. Преимуществом такой конструкции является симметричное расположение катушки и магнитного поля.

В некоторых конструкциях датчик может быть установлен в зоне маховика, при этом выступы, замыкающие магнитное поле, закреплены на маховике болтами.

29 Электронное зежигание с индукционным генеретором импульсов

1 Типичные схемы содержат:

а) Квтушку зажигания с малой индуктивностью и сопротивлением первичной обмотки менее 1 Ома

б) Балластный резистор последовательно с первичной обмоткой для ограничения тока. Балластный резистор иногда изготавливается из провода с положительным температурным коэффициентом: пока двигатель не прогрет, сопротивление мало, через первичную обмотку проходит большой ток и разряд свечи имеет большую мощность. При пуске двигателя

Ротор распределителя

Вращающийся диск с выступами 1

Тяга вакуумного регулятора

Магнитный лоток проходит через Два зазора

Вал распределителя .


Вращающийся диск с выступами

Н. 19736

4 вращающихся выступа для 4-ципиндрового двигателя

Рис. 6.70. Индукционный генератор импульсов Bosch



балластный резистор шунтируется, что делает возможным пуск при пониженном напряжении аккумулятора.

в) Распределитель зажигания, в котором собран весь или только часть генератора импупьсов, обычный ротор распределителя с крышкой, а также центробежный и вакуумный регуляторы опережения.

г) Электронный блок управления, в котором имеется формирователь импупьсов, регулятор угла замкнутых контактов и электронный кпюч для управления включением первичной обмотки катушки.

Стабилизированное + напряжение питания

Генератор импупьсов

Т1 81.

Veu

Рис. 6.71. Триггер Шмидта

В современных системах цепи управления имеют обратную связь по углу замыкания и по току в первичной обмотке. Подробнее эти устройства будут описаны ниже.

Формирование импульсов

2 Задача состоит в том, чтобы преобразовать сигнал на выходе датчика в последовательность прямоугольных импульсов одинаковой высоты. Для этой цели используется стандартная микросхема, известная под названием триггер Шмидта .

Триггер Шмидта состоит из двух транзисторов, объединенных между собой положительной обратной связью, в результате чего состояние триггера мгновенно меняется от открытого к закрытому и наоборот.

Схема триггера показана на рис. 6.71. Устройство работает следующим образом.

а) При отсутствии входного сигнала на базу транзистора Т, поступает ток через резистор R в резупьтате чего транзистор находится в проводящем состоянии. При этом напряжение на коллекторе Т, запирает транзистор Т. Поскольку через резистор ток не идет, напряжение на его коллекторе (с) практически равно напряжению питания.

б) Если напряжение на базе Т, станет ниже -0.7 В (например, -0.8 В) транзистор окажется запертым и через его коллектор перестанет течь ток. Это происходит в тот момент, когда выходной сигнал индукционного датчика достигает точки А (см. рис. 6.72). Транзистор Т, запирается, а Т отпирается. Через резистор R начинает течь ток и напряжение на коллекторе Tj падает. Увеличение тока через Т создает падение напряжения на R, которое ускоряет переброс транзистора Т, в запертое состояние - пример положительной обратной связи.

Напряжение на выходе генератора импульсов

Напряжение на выходе триггера Шмидта

Vout


Tj включен

Tj выключен \

Быстрый сброс и нарастание благодаря обратной связи


Напряжение на выходе Т

М.2о(Ао

Время

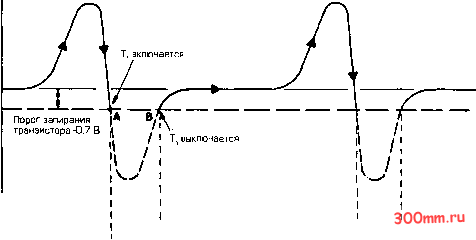

Рис. 6.72. Напряжение на входе и выходе триггера Шмидта



в) Когда сигнал на входе триггера снова достигает значения -0.7 В [точка В на рис. 6.72], через транзистор Т, снова начинает течь ток. Падение напряжения на резисторе R3 снижает напряжение на базе транзистора Т и ток через него уменьшается. Это, в свою очередь уменьшает падение напряжения на и транзистор Т., быстро отпирается. Таким образом, состояние триггера возвращается к исходному положению и на выходе устройства [в точке С] напряжение снова становится максимальным.

Таким образом триггер Шмидта преобразует переменное входное напряжение в импульсы практически идеальной прямоугольной формы.

Обратите внимание на то, что диод предотвращает попадание на вход Т, положительного напряжения датчика, а диод закорачивает отрицательные импульсы большой амплитуды, которые могут поступать на вход устройства при высокой скорости работы двигателя.

Напряжение начала разряда свечи

Период разряда

--Конец разряда


Включение первичной обмотки

Типичный период включенного состояния Рассеяние остаточной энергии вторичной обмотки

Максимальный период включенного состояния

Рис. 6.73. Напряжение во втаричнай обмотке катушки зежигения

Стабилизированное питание +12 В


На управление катушкой

. 995

Рис. 6.74. Управление периодом включенного состояния

В действительности формирователь импульсов содержит также в своем составе диоды, регулирующие температурную устойчивость триггера, но здесь они дпя ясности отсутствуют.

Управление углом замкнутого состояния

3 В системах зажигания с контактным прерывателем УГОЛ замкнутого состояния [т.е. угол поворота коленчатого вала, в течение которого контакты замкнуты и через первичную обмотку катушки проходит ток] определяется профилем кулачка прерывателя и регулировкой зазора между контактами.

Тем не менее, ПЕРИОД [т.е. время] замкнутого состояния не остается постоянным и уменьшается с ростом оборотов двигателя. В результате при большой скорости врашения многоцилиндрового двигателя время замкнутого состояния может оказаться недостаточным для нарастания тока в первичной обмотке до необходимого уровня (из-за индуктивности катушки] и искра начнет слабеть или вообще пропадать.

На рис. 6.73 показано изменение напряжения во вторичной обмотке катущки. Верхний пик напряжения соответствует началу разряда свечи. Горизонтальная площадка с более низким уровнем напряжения показывает напряжение, необходимое для поддержания разряда. После окончания разряда оставшаяся энергия обмотки рассеивается через колебательную цепочку, образованную индуктивностью катушки, а также емкостью высоковольтных проводов системы.

В точке А включается первичная обмотка катушки и начинается период включенного состояния. Увеличение этого периода может быть достигнуто перемещением точки А влево вплоть до момента окончания разряда свечи.

Регулирование периода включенного состояния можно осуществить с помощью электронных устройств, один из примеров которых показан на рис. 6.74. В этом устройстве выход второго транзистора триггера Шмидта Т соединен со входом следующего транзистора Т3 через конденсатор С. Для упрощения можно считать, что эмиттер Т соединен с массой.

Задача состоит в том, чтобы при увеличении скорости заставить транзистор Т3 остаться во включенном состоянии дольше. Схема работает следующим образом.

Замечание: искра возникает в момент отключения Т3,

Стабилизированное питание +12 В


Tj выключается Т3 включен

Рис. 6.75. Работа схемы управления периодом включенного состояния - Tg выключается
