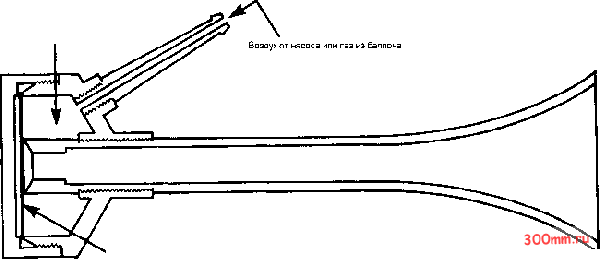

Рис. 10.15. Устройство простейшего воздушного звукового сигнала

rical systems

Обычно управление стеклоочистителями объединено и с управлением смывателем стекла (при помоши многофункционального переключателя на рулевой колонке). При включении смывателей стекла автоматически включаются стеклоочистители для удаления грязи, причем, после выключения смывателя стекла они еще некоторое время работают, а затем выключаются.

2 На автомобилях с кузовом типа Хатчбэк при движении возникает завихрение воздуха около стекла задней двери и к ней прилипает грязь. Поэтому на автомобилях этого типа обычно устанавливается стеклоочиститель стекла задней двери. Он имеет одну щетку и односкоростной привод и снабжен смывателем стекла.

Многие марки автомобилей также снабжаются очистителем/ смывателем передних фар.

В Двигатели стеклоочистителей

2 Электродвигатели с постоянным магнитом бывают одно-скоростными и двухскоростными. Односкоростные двигатели имеют две щетки, расположенные друг напротив друга. Двух-скоростные двигатели имеют три щетки, причем дополнительная щетка расположена под небольшим углом относительно одной из щеток и имеет меньшую ширину [см. рис. 10.1 В]. Напряжение, подаваемое на дополнительную щетку, увеличивает скорость вращения электромотора.

3 Двухскоростную работу двигателя можно обеспечить также за счет последовательного подключения добавочного резистора в обмотку возбуждения или последовательно с двигателем [см. рис. 10.19).

4 Обычно двигатель стеклоочистителя подключается непосредственно к вспомогательному предохранителю системы зажигания и, таким образом, включается только при включенном зажигании. При выключении зажигания шетки стеклоочистителя автоматически возвращаются в исходное положение и двигатель останавливается.

1 На современных моделях автомобилей устанавливаются электродвигатели стеклоочистителей с постоянным магнитом (см. рис. 10.16), в то время как на более ранних моделях устанавливались двигатели с электромагнитами (см. рис. 10.17). Постоянные магниты современных электродвигателей изготавливаются из специальной керамики в стальном цилиндрическом корпусе и имеют достаточно большую мощность. Преимущества двигателей с постоянным магнитом заключаются в меньшем потреблении электроэнергии, а также в большей надежности.

+ 12VO

Щетки

Червячный вал

- Мощные керамические постоянные магниты

Замечание. Иногда коллектор устанавли-впется на заднем торце якоря

Рис. 10.16. Электродвигатель стеклоочистителя с постоянным магнитом

Ток обмотки возбужденияД

-H2VO

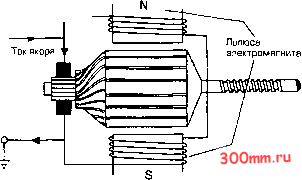

Рис. 10.17. Электродвигатель стеклоочистителя с параллельным возбуждением

Якорь

Медленно Резистор

I Быстро*.

J Обмотка возбуждения

Этот способ уменьшает мощность двигателя и является неэффективным

Коллектор

Три щеткодержателя

Электропроводка к переключателю

Дополнительная шетка дпя \ i\ увеличения скорости врашения

Рис. 10.18. Двухскоростной электродвигатель с постоянным магнитом

-Но-

Пкорь

§ Обмотка возбуждения

Медленно

Быстро

Резистор

Резистор подключается последовательно с обмоткой возбуждения для увеличения скорости врашения. Поскольку ток в обмотке возбуждения значительно меньше, чем в обмотке якоря, потери мощности при таком методе меньше.

Рис. 10.19. Методы изменения скорости электродвигателей с параллельным возбуждением

12V

Рычаг привода

Электро- Червячный двигатель редуктор

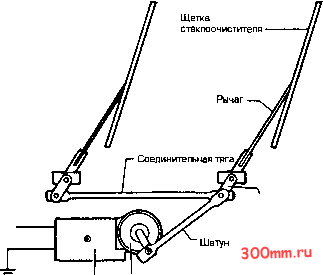

Рис. 10.20. Кривошипношатунный привод стеклоочистителей

5 Одним из требований, предъявляемых к приводу стеклоочистителей, является необходимость предохранения двигателя от перегрузок, например, при примерзании щеток к стеклу. Поскольку двигатель не имеет возможности врещаться, это приведет к увеличению тока в якоре и перегреву последнего. Иногда в качестве предохранителя испопьзуется биметаллический выключатель, срабатывающий при перегреве электромотора. При перегреве электромотора биметаллическая пластина изгибается, размыкает контакты и ток к двигателю прерываетя. Когда двигатель остынет, пластина возвращается в исходное состояние и контакты вновь замыкаются. Двигатель периодически включается и выключается до тех пор, пока не будет устранена причина неполадки.

6 Устанавливаемые на автомобилях английского производства двигатели стеклоочистителей с постоянным магнитом имеют цилиндрическую форму, а двигатели с электромагнитным возбуждением изготавливаются в форме параллелепипеда.

7 Используются два основных типа привода от двигателя к щеткам стеклоочистителя:

[а) Кривошипно-щатунный привод [см. рис. 10.20)

[б) Реечный привод [см. рис. 10.21)

8 обоих случаях вращение двигателя передается через червячную передачу дпя увеличения крутящего момента и дпя уменьшения скорости работы стеклоочистителей. Стеклоочистители с одно-скоростным приводом обычно совершают 50 движений в минуту, а с двухскоростным - 50 и 70 движений в минуту. Под одним

Рычаг

Чкрвячная шестерня

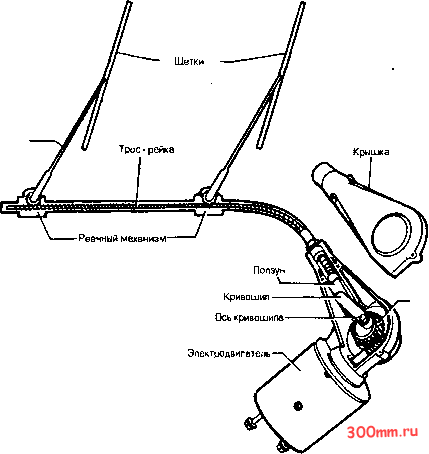

Рис. 10.21. Реечный привод стеклоочистителей
