движением стеклоочистителей понимается движение шетки туда и обратно, то есть полный цикл.

а Кривошипно-шатунный привод эффективнаа и надежнее, чем привод реечного типа. Его недостатком является сложность компоновки привода под лобовым стеклом, что заставляат конструкторов использовать в ряде спучаав реечный привод. В некоторых конструкциях рейка-трос выполняется полностью гибкой, в других случаях рейка-трос проложена в жасткой трубе, изогнутой необходимым образом в соответствии с компоновкой автомобиля.

9 Как видно из рис. 10.21 рейка-трос проходит через реечные редукторы и, совершая возвратно-поступательное движение, приводит в действие рычаги стеклоочистителей (см. рис. 10.22). Возвратно-поступательное движение райки обеспечивается кривошипно-шатунным механизмом, расположенном на червячном колесе электропривода.

10 На рис. 10.23 приваден вариант кривошипно-шатунного привода стеклоочистителей (фирмы Austin IVlatro) с центрально расположенным электродвигателем и раздальными шатунами.

7 Парковка стеклоочистителей при выключении

1 Ясно, что водитель не может выключить электропривод стеклоочиститалей точно в конце хода шеток, Поэтому все приводы стеклоочиститалей современных автомобилей оборудуются механизмом для автоматического возврашения стеклоочиститалей в исходное положение [парковки) при выключении.

Трос - рейка (с возвратно-поступательным движением)


Рычаг стеклоочистителя

Внешняя оболочка троса - рейки

--Корпус редуктора

Шестерня

Рис. 10.ee. Реечный редуктор

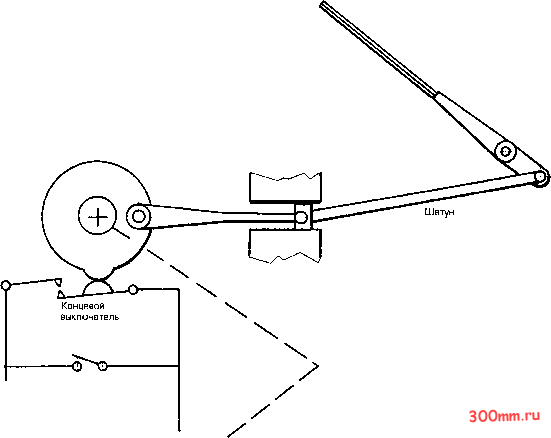

Из рис. 10.24 видно, что двигатель остается включенным до тех пор, пока рычаг стеклоочистителя не вернется в исходное положение и не разомкнутся контакты концевого выключателя. 2 Иногда этих мер недостаточно для остановки шеток стеклоочистителей в парковочном положении. Например, двигатель стеклоочистителей может быть разогретым и трение в нем уменьшится или лобовое стекло может быть влажным и шетки не

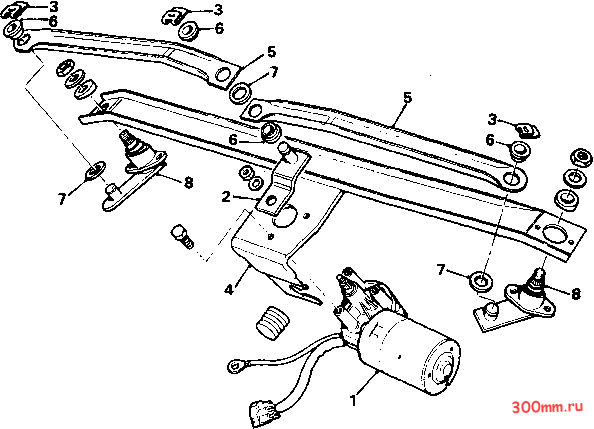

1 Электродвигаталь

3 Кривошип

3 Стопорная шайба

4 Кронштейн крепления привода

5 Тяга

6 Втулка

7 Шайба

8 Шкворень

Рис. 10.ЕЗ. Привод стеклоочистителей с раздельными жесткими тягеми



Рычаг стеклоочистителя в исходном положении (паркоаочном)

Врашаюшийся кулачок выключателя

Аккумулятор (с напряжением 12B)


Выключатель стеклоочистителей на лицевой панели

Рис. 10.Е4. Концевой выкпючетель электродвигателя стеклоочистителей

встречают сопротивления. В этом случае скорость шеток может возрасти настолько, что они не успеют остановиться в парковоч-ном положении.

Для решения этой задачи концевой выключатель заземляет положительную клемму электромотора. При этом врашаюшийся в магнитном поле якорь начинает генерировать э.д.с. Поскольку якорь заземлен, эте э.д.с. направлена против его врашения, что приводит к резкому замедлению врашения якоря, В этом решении реализован принцип рекуперативного торможения (см. рис. 10.25).

3 Не рис. 10.2В приведена схема подключения двухскоростного электродвигателя стеклоочистителей с рекуперативным торможением и автоматической парковкой шеток. Позади шестерни привода стеклоочистителя расположен двухпозиционный концевой выключатель с контактами А и Б, расположенными таким образом, что купачок сначала размыкает контакт А, затем, в течение некоторого времени оба контакта разомкнуты, затем замыкается контакт Б.


Концевой выключатель, заземляющий . положительную клемму электродвигателя

Выключатель стеклоочистителей на лицевой панели


Электродвигатель

Рис. 10.Е5. Рекуперетивное торможение электродвигателя



+ 12V

НЗХ>

Предохранитель

Трехпозиционный выключатель стеклоочистителей

+12V

Предохранитель

Трехпозиционный выключатель стеклоочистителей


О-4-12V

Предохранитель

Трехпозиционный выключатель стеклоочистителей

12V Предохранитель

Трехпозиционный выключатель стеклоочистителей

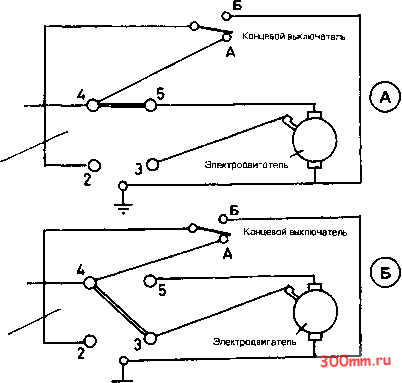

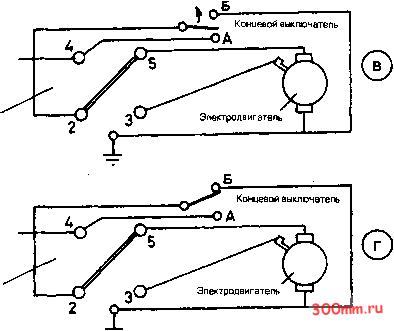

А Работа стекпоо чистителей с нормальной скоростью Б Работа стеклоочистителей с повышенной скоростью В Первая фаза выклю чения стеклоочистителей - контакты АиБ разомкнуты Г Вторая фаза выключения стеклоочистителей - контакт Б замыкается и электродвигатель останавливается за счет рекуперативного торможения

Рис. 10.26. Выключение и парковка стеклоочистителей с двухскоростным электродвигаталаня с постоянным мегнитом
