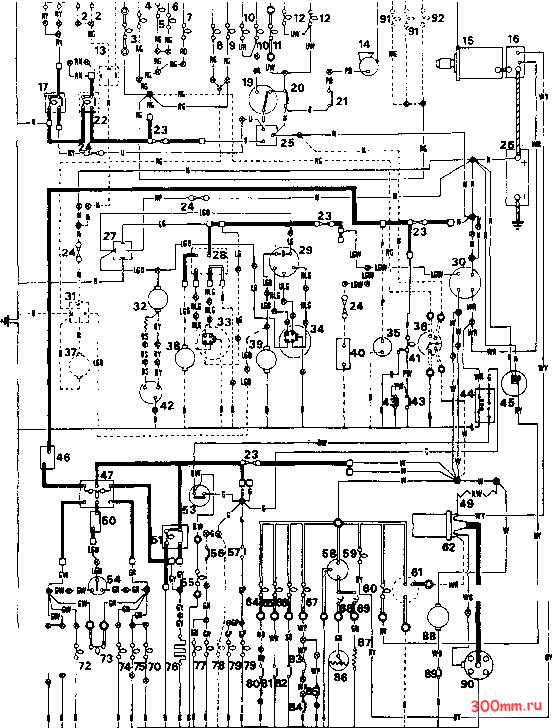

5 Схемы электропроводки

1 Схемы электропроводки могут значительно отличаться по размерам друг от друга. На некоторых могут указываться только подключения (см. рис. 13.5, Austin Metro), в то время как на других

может указываться относительное местоположение компонентов (см. рис. 13.В, VoivQ 340],

Этот метод показывает провода, находящиеся в жгуте в виде отдепьных проводов, что позволяет проспедить все подключения.

701 7T

t t

-B-)l>

<

а. с □

CL I-

Ю СО

ф 63 ф 63

I-IY-®--IY-®

Обозначения проводов

В Черный

G Зеленый

К Розовый

LG Светло-зеленый

N Коричневый

О Оранжевый

Р Фиолетовый

R Красный

S Синевето-серый и Синий W Белый Y Желтый

1.........

.-D-

- -

Условные обозначения

1 Если оборудование установлено

2 Соединитель проводов

3 Соединитель печатной платы панели приборов

4 Соединитель печатной платы предохранителей

5 Неразъемное соединение

6 Печатная плата панели приборов

7 Печатная плата предохранителей

8 Компоненты, заземляемые непосредственно

9 Компоненты с заземлением через провод

Обозначения к схеме электропроводки Austin Metro

А1 Дальний/ближний свет передних фар

А2 Парковочные огни

A3 Указатели поворота

А4 Дальний/ближний свет передних фар

А5 Парковочные огни

А6 Указатели поворота

А7 Высокий тон звукового сигнала

А8 Низкий тон звукового сигнала

А9 Мотор стеклоочистителей передних фар [для модели Nordic)

81 Регулятор напряжения

82 Водяной насос

83 Микровыключатель

84 Четырехходовой клапан

85 Стартер

86 Выключатель датчика температуры охлаждающей жидкости

87 Клапан выключения сцепления

88 Выключатель ламп стоп-сигнала

89 Поплавок датчика уровня тормозной жидкости

810 Катущка зажигания

811 Датчик давления масла B12 Генератор

813 Трехходовой клепан [Швеция)

814 Жиклер холостого хода [Швеция)

815 Мотор стеклоочистителей лобового стекле

С1 Вольтметр

С2 Датчик температуры

СЗ Датчик уровня топлива

С4 Пампа повышенной температуры охлаждающей жидкости

С5 Лампа резервного остатка топливе

СВ Пампа левого указателя поворота

С7 Пампа индикатора парковочных огней

СВ Пампа включенного ручного тормоза

С9 Пампа недостаточного давления масла

С10 Лампе индикатора неиспревности тормозной системы

С11 Лампа индикатора дроссельной заслонки

С12 Лампа индикатора непристегнутых ремней безопесности

С13 Лемпа включенной еварийной сигнализации

С14 Лампа индикатора дальнего света

С15 Задние противотуманные фонари

С16 Пемпа индикатора низкой компрессии

С17 Пампа индикатора обогревателя заднего стекла

С1В Лампа правого указателя поворота

С19 Переключатель дальнего/тусклого света фар

С20 Выключатель парковочных огней

С21 Выключетепь обогревателя заднего стекла

С22 Выключетепь задних лротивотуманных фонарей

С23 Выключетепь подсветки открытой левой двери

С24 Пампа подсветки салоне

С25 Дроссельная зеслонка

С2В Выключатель указателей поворота

С27 Выключатель зажигания

С28 Выключатель стеклоочистителей лобового стекла

С29 Механизм включения пониженной передачи

СЗО Часы

С31 Вентилятор

С32 Реостат вентилятора

СЗЗ Прикуриватель

С34 Выключатель лампы освещения ящика для перчеток С35 Лампа освещения ящика для перчаток С36 Индикатор поворота

С37 Лампа подсветки панели приборов

С38 Лампа подсветки обогревателя

С39 Лампа подсветки переключателя дальнего/тусклого света фар

С40 Пампа подсветки выключателя парковочных огней

С41 Пампа подсветки выключателя обогревателя заднего стекле

С42 Лампа подсветки выключателя задних лротивотуманных фонарей

С43 Лампа подсветки прикуривателя

С44 Лампа подсветки часов

С45 Радиоприемник [если установлен)

D1 Выключатель селектора передач

□2 Выключатель низкой компрессии

□3 Выключатель аварийной сигнализации

□4 Контект левого переднего ремня безопасности

□5 Контакт правого переднего ремня безопасности

□6 Контакт подушки заднего сидения

□7 Выключатель ручного тормоза

□8 Выключатель шкалы селектора передач

Е1 Обогреватель заднего стекла

Е2 Выключатель лампы освещения багажника

ЕЗ Пампа освещения багажника

Е4 Лампа индикатора указателей поворота

Е5 Задние габаритные огни / стоп-сигналы

ЕВ Задние габаритные огни

Е7 Задние противотуманные фонари

ЕВ Огни заднего хода

Е9 Поплавок

ЕЮ Лампа освещения номерного знака

Е11 Огни заднего хода

Е12 Задние противотуманные фонари

Е13 Задние габаритные огни

Е14 Задние гебаритные огни / стоп-сигналы

Е15 Пампа индикатора указателей повороте

Е16 Выключатель подсветки открытой правой двери

1.0 Аккумулятор

2.0 Блок предохренитепей

2.1 Лампа индикатора указателей поворота

2.2 Блок включения аварийной сигнализации

2.3 Реле звукового сигнала

2.4 Репе дальнего/тусклого света

2.5 Реле включения наружного освещения

2.6 Реле блокировки пуска двигателя

2.7 Репе обогревателя заднего стекла

2.8 Реле включения омывателей/стеклоочистителей передних фар [модель Nordic)

Обозначения цветов проводов

Условные обознечения
