3 Предохранитель может быть заменен, однако, перед его заменой спедует найти и устранить причину выхода его из строя (иначе новый предохранитель тоже расплавится).

4 В настоящее время на автомобилях используются предохранители четырех типов:

(а) Стеклянные трубчатые предохранители

(б) Керамические предохранители

(в) Предохранители с плоскими контактами

(г) Плавкие связи

Следует отметить, что стеклянные предохранители имеют номинал, соответствующий их точке плавления, в то время, как номинал керамических предохранителей соответствует непрерывной нагрузке на них и составляет пишь половину максимального тока.

5 На рис. 13.16 приведены предохранители типов (а), (б) и (в), их маркировка и номинальные токи. Как правило, предохранители размешены в блоке предохранителей в специальных держателях, но для оборудования, установленного не на заводе-изготовителе могут применяться дополнительные предохранители.

На рис. 13.17 представлена конструкция блока предохранителей, соединенных непосредственно с электропроводкой автомобиля. Это уменьшает число дополнительных соединений и, следовательно, падение напряжения.

6 Плавкие связи применяются для защиты автомобиля от пожара и устанавливаются на проводах, проходящих через корпус автомобиля. Плавкая связь представляет собой предохранитель с высоким номиналом, устанавливаемый на кабеле, ведущем от аккумулятора. Он перегорает в случае короткого замыкания в системе проводов. Некоторые плавкие связи могут быть легко заменены, в других случаях они впаяны в главный кабель и заменить их довольно трудно.

Предохранители

с плоскими контактами

Стеклянные С коническими

предохранители концами

Внешний вид

Длина 25 мм

Желтый

Белый

Красный

Синий

Номинал, А

16 25

с цилиндрическими концами

Внешний вид Номинал, А Длина 25,4мм С коническими концами

Синий 3

Желтый 4,5

Коричневый В,0

Красный с зеленым 10,0

Белый 35,0 Длина 29,4мм С цилиндрическими концами

Красный с синим 2,0

Красный 5,0

Синий с зеленым 8,0

Черный с синим 10,0

Светло-коричневый 15,0

Розовый 25,0

Белый 35,0

Желтый 50,0

Рис. 13.16. Автомобильные предохранители

7 Предохранители практически не нуждаются в обслуживании. Периодически осматривайте их и удаляйте при помоши тонкой наждачной бумаги следы коррозии на их контактах.

8 Представляет интерес термический прерыватель, защищающий цепи осветительных приборов. Он состоит из биметалличес-

Для предохранителей с плоскими контактами или стеклянных предохранителей Рис. 13.17. Блок предохранителей [Компания Rists)

кой полосы и пары контактов. При любой нагрузке в иепи, превышаюшей номинальную, биметаллическая полоса нагревается и изгибается, размыкая контакты. Осветительные приборы периодически загораются и гаснут, что дает возможность доехать до гаража при неисправной электропроводке. Типичный биметаллический прерыватель передает ток до 25 А, а при токе 33 А остается открытым от 30 до 180 секунд.

8 Дополнительное оборудование

1 В настоящее время в продаже имеется широкий выбор дополнительных автомобильных аксессуаров. При их установке и подключении следует проявить осмотрительность для обеспечения надежного функиионирования и безопасности.

2 Обычно в комплект поставки дополнительного электрооборудования входит и провод питания, однако, этот провод имеет минимальный размер для обеспечения работы. Сравните этот провод с таблицей, приведенной в этой главе и, при необходимости, подберите более толстый провод,

3 Электропроводка оборудования зависит от типа автомобиля. Вам следует решить, откуда это оборудование будет получать питание: от аккумулятора или от генератора, то есть при включенном зажигании. Питание от аккумулятора может привести к его разряду, если оборудование не выключить при длительной стоянке автомобиля. При подключении к замку зажигания следует

помнить, что слишком большой ток может разрушить контакты замка зажигания. Возможно, Вам понадобится установить реле дпя включения оборудования от замка зажигания [например, дпя подключения фары-прожектора, обогревателя заднего стекла, противотуманных фар или звуковых сигналов).

4 Реле - электрически управляемый выключатель или переключатель (см. главу 1 ]. Главные контакты включаются (выключаются), когда на обмотку реле подается небольшой ток управления. Приобрести реле, подходящее для устанавливаемого оборудования, не представляет труда. На рис. 13.18 показана принципиальная электрическая схема реле, а на рис. 13.19 - условные обозначения реле. Примеры включения реле в электрические схемы приводятся ниже.

5 Дополнительные фары, устанавливаемые на автомобилях дпя усиления действия дальнего света, должны гаситься одновременно с переключением дальнего света на ближний. Для обеспечения этого требования дополнительные фары должны подключаться через реле включения ламп дальнего света (см. рис. 13.20), При установке дополнительных фар имейте в виду, что фирмой Hella выпускаются решетки для крепления дополнительных фар, Это избавит Вас от утомительных попыток приспособить фары к кузову автомобиля,

6 При работе обогревателя заднего стекла сила тока составляет 6 А, поэтому реле должно быть установлено в корпусе. Подключать обогреватель заднего стекла желательно к выключателю зажигания, чтобы случайно не забыть его выключить на стоянке (см. рис. 13.21).

Выключатель зажигания

Металлический или пластмассовый корпус

0+ Питание

Обозначения разъемов по стандартам:

Примечание: Эта схема показывает только принцип работы. Не схемах электрооборудования реле так не обозначают.

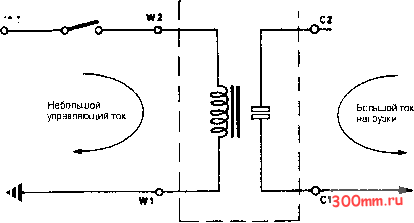

Рис. 13.18. Подключение реле

{-I \ Обозначение реле с одним / Г у \ нормально разомкнутым контактом по системе 0!N

□ □ □ С1 W1 W2

Типичное обозначений реле изготовителями автомобилей (не стандартизированное)

Рис. 13.19. Обозначения реле

7 Звуковые сигналы также следует подключать через реле, поскольку сила тока при их работе достаточно велика. В схеме, приведенной на рис. 13.22, кнопке включения звуковых сигналов замыкает провод заземления. Если установленный на Вашем автомобиле звуковой сигнал подключен через реле, то при земене звуковых сигналов их можно просто заменить или включеть второе реле через первое.

8 В настояшее время широко применяются соединители проводов, обычно самоконтрящегося типа. При их замене нужно лишь убедиться, что Вы выбрали соединитель подходящего размера. Соединители типа Scotchlok, предназначенные для

большинства автомобильных электрических целей, обычно окрещены в синий цвет, для более тонких проводов - в красный, е для более толстых - в коричневый или желтый. 9 Не подвергайте перегрузкем блок предохранителей. Если Вы решили установить дополнительное оборудовение, лучше установите дополнительные предохранители. Питание для реле управления дополнительным оборудованием может осуществляться от выключетеля зежигания, а саме цепь питения дополнительного оборудования - от аккумулятора через дополнительный предохранитель (см. рис. 13.23).

+ 12V О

Предохранитель 15А

Цель ламл дальнего света

Дополнительные фары

Ламла индикатора {- включенного дальнего света

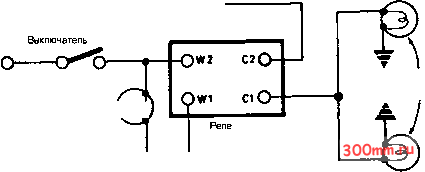

Рис. 13.20. Подклочание дополнительных фар при помоши репе

+ 12V О

Предохранитель15 А

-ОО-

Выключатель

О-сг

От выключателя зажигания

Пампа индикатора обогревателя заднего -

стекла

-OW2 С20

Пт ciQ-

Реле

Рис. 13.21. Цепь подключения обогреветелн заднего стекла

Обогреватель заднего стекла

+ 12VO-

Питание от цели существующих О звуковых сигналов

Кнопка включения звуковых сигналов

Предохранитель 15 А

-ОХ)-

0*2 С20-

0*1 clO

Г<Х]

Реле

Новые звуковые сигналы

Новые звуковые сигналы

Рис. 13.22. Цепь подключения звукового сигнала
