Аккумулятор

12 В от ключа зажигания О

Дополнительный блок предохранителей

от C су-

репе

оо

Постоянные потребители

Потребители, включаемые ключом зажигания

Рис. 13.23. Подклочение дополнительного блоке предохранителей

10 При подкпючении дополнительного оборудовения обеспечьте его недежное зеземпение. Возможно, Вам придется зачистить краску, чтобы добраться до металла. На конца провода заземления обязательно закрепите наконечник. Для зещиты соединения от коррозии смажьте место заземления смезкой, применяемой дпя защиты клемм аккумупятора.

9 Инструменты длн электроребот

1 Заведите специельный комплект инструментов для работ с эпектрооборудованием. Не применяйте для этих цепей инструменты для других работ, чтобы не испачкать маслом проводку и элементы цепи.

2 Ниже приведен перечень инструментов, подходящих для проведения большинства работ с электрооборудованием;

Перочинный нож [для зачистки проводов от изоляции) Гаечный кпюч с резиновой прокладкой для разборки разъемов Отвертка с крестообразным концом и изолирующей ручкой Комбинированные плоскогубцы

Плоскогубцы для обработки высоковольтных проводов [необязательно) Бокорезы

Клеши для снятия стопорных конец

Круглогубцы

Пробойник

Приспособление дпя обжима проводов Набор различных наконечников Набор ключей [дюймовых и метрических) Свечной ключ

Плоский напильник для зачистки контактов

Набор щупов [стальных и пластмассовых)

Провода большого сечения с зажимами типа крокодил

Маленькая лампочка с проводами [тестовая лампа)

Комплект уплотнительных прокладок

Ареометр

Паяльник (минимум на 65 Вт, однако может понадобиться и на 150 Вт)

Приспособление для удаления припоя

10 Контрольно-измерительные инструменты и приспособлении

1 Автовладельцу полезно иметь в своем распоряжении универсальный тестер с диапазонами измерений, специально предназне-ченными для систем автомобильного электрооборудования. Можно испопьзовать и обычный тестер, но он вряд ли подойдет, например, для измерения тока в работающем стартере. Кроме того, в современных евтомобипьных тестерах есть допопнитепь-ные функции, такие как поиск разрыве в цепи, проверка состояния контактов, а также измерение частоты вращения двигателя (тахометр).

Тестеры бывают цифровые и аналоговые. Принципиально эти тестеры мало чем отличаются друг от друга, хотя, как правило, цифровые тестеры обладают большим количеством функций и стоят дорожа аналоговых,

2 На рис. 13.24 и 13.25 представлены тестеры двух видов. Тестер Ысаз Роскешпе - легкий и удобный электронный тестер с шестью функциями: тахометром с двумя пределами измерений, вольтметром, омметром, проверкой состояния контактов и измерителем продолжительности замкнутого состояния контактов прерывателя. Этот тестер имеет встроенную защиту от неправильной полярности. Недостатком этого тестера является отсутствие амперметра.

Тестер СцпзопзТезШпе имеет вольтметр, амперметр, омметр и устройство для измерения тока утечки аккумулятора (с точностью до □,005А). Кроме того, тестер может использоваться как тахометр и измеритель продолжительности замкнутого состояния контактов прерывателя.

Специальное устройство напоминает о необходимости отключения тестера от цепи при переключении диапазона измерения. Еспи, например. Вы случайно переключили тестер на измерение сипы тока в цепи с внешней нагрузкой, короткое замыкание разрушило бы прибор.

3 На рис. 13.26 представлен недорогой, но удобный тестер. Он представляет собой оригинальное устройство для измерения напряжения, сопротивления, угла замкнутого состояния контактов прерывателя, проверки состояния контактов, частоты вращения

Серийный номер YDB100 Спецификацин

Дисплей Аналоговый

Система 12В

Пределы измерений 0-1600 об/мин

0-6000 об/мин

0-16 В

30°-Э0° угол замкнутого состояния контактов прерывателя для 4-иилиндрового двигателя

20°-60° угол замкнутого состоннин контактов прерывателя дпн 6-иипиндрового двигателя 0-20 кОм

Проверка контакта в

разъемах

Есть контакт/Нет

контакта

Зашита от

неправипьной

полярности

Зашита от

перегрузок

Длина проводов

Наконечники

Размеры:

Высота

Ширина

Длина

Масса

Инструкция по эксплуатации Материал корпуса

Есть

Есть 1,0 м

Типа крокодил

162 мм 60 мм 30 мм 1Э0г

Есть

Пластмасса

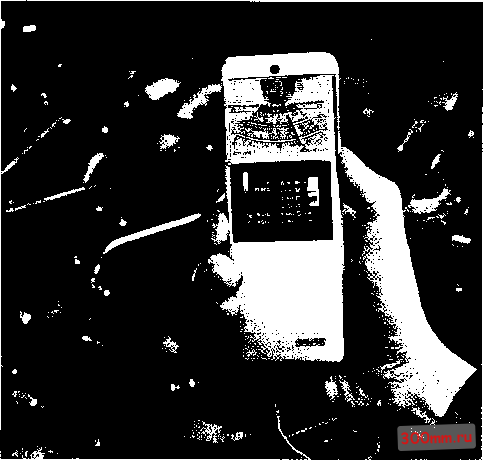

Рис. 13.24. Тестер Lucas Pocketune

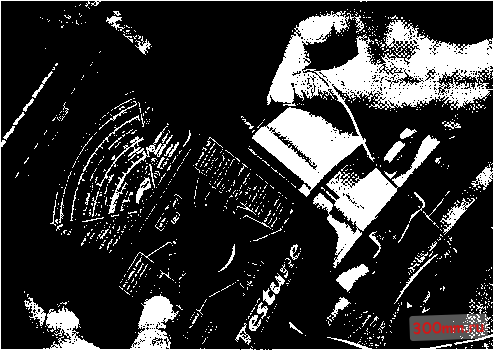

Рис. 13.25. Тестер Gunsons Testune

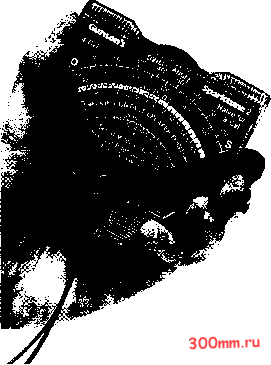

Рис. 13.26. Тестер Sparktune

двигателя и состояния аккумулятора. Этот прибор обладает двумя полезными свойствами.

4 Определение замкнутого состояния контактов прерывателя осушествляется на основе измерения среднего напряжения между линией питания системы зажигания и распределителем зажигания. Прибор не отслеживает импульсов напряжения, а измеряет среднее напряжение как сумму импульсов. Шкала прибора отградуирована в градусах замкнутого состояния контактов прерывателя (см. рис. 13.Э7).

5 Первоначально, при подкпючении к линии питания катушки зажигания и к массе, тестер настроен на максимальный предел измерения. При этом двигатель врашается стартером, но еше не заводится, поскольку провод распределителя зажигания отсоединен (см. рис. 13.ЗВ]. Затем тестер подключается между линией питания катушки зажигания и контактом распределителя зажигания. Обратите внимание на то, что между контактом распределителя и катушкой зажигания нет никакого соединения, поэтому двигатель не заведется. Если снова врашать двигатель стартером, прибор будет показывать угол замкнутого состояния контактов прерывателя.

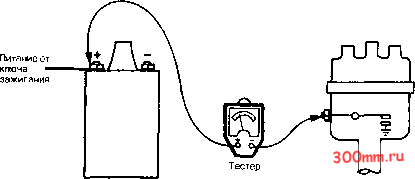

6 Большое сопротивление можно измерить, используя свойства вольтметра, который сам имеет большое внутреннее сопротивление. Например, для того, чтобы измерить сопротивление высоковольтного провода, его нужно подкпючить к аккумулятору последовательно с тестером. При этом ток, протекающий через тестер будет меньше, чем без провода, а его сопротивление можно определить по шкале сопротивления,

7 Бопее сложными являются универсальные тестеры, содержащие микросхемы. Вышеупомянутый тестер Gunson Testune является примером прибора такого класса, который может измерятьугол замкнутого состояния контактов, ток, напряжение.

Катушка зажигания

Угоп замкнутого состояния контактов прерывателя

Распределитель зажигания

12V

Среднее напряжение [пропорционально углу замкнутого состоннин нтактов)

Контакты замкнуты

4-ципиндровый двигатель $0 30 60 30

Контакты разомкнуты

(30XV

(60)ev

о* 90* 1вО* 270*

Угол поворота ротора распределителя

ЭбО*

Рис. 13.27. Определение замкнутого состояния контактов прерывателя на основе измерения среднего напряжения
