а) сначала включают осциллятор, потом сварочный трансформатор;

б) после окончания работы осциллятор должен быть выключен;

в) один раз в месяц рабочие поверхгюсти разрядника чистятся шкуркой № 00;

г) осциллятор следует предохранять от толчков, ударов и не вскрывать без особой необходимости;

д) панель осциллятора протирают чистой тряпкой один раз в пять дней.

Повысить устойчивость горения сварочной дуги и облегчить ее возбуждение можно также путем применения импульсных возбудителей (генераторов импульсов), например марки ГИ-1, конструкции Института электросварки им. Е. О. Патона. Импульсный генератор снабжен конденсатором, который заряжается от источника переменного тока через индуктивное устройство с насыщающимся магнитопр оводом.

В разрядной цепи включен электронно-ионный выключатель, управляемый двумя тиратронами*, включенными встречно-параллельно. Этот выключатель является быстродействующим и замыкает разрядную цепь в момент перехода сварочного тока через нуль, обеспечивая при этом разрядку конденсатора и подачу в дугу кратковременных импульсов тока повышенного напряжения, порядка 200-300 е. Этим создаются условия для легкого возбуждения дуги переменного тока при повторном ее возникновении после перехода через нулевое значение.

Поскольку импульсный возбудитель подает ток повышенного напряжения синхронно (т. е. согласованно по времени) с изменением напряжения сварочного тока, он более надежно обеспечивает повторное зажигание дуги, чем осциллятор; кроме того, не вызывает радиопомех, неизбежных при пользовании осцилляторами. Разрядная цепь возбудителя включается в сварочную цепь трансфорГуШ-тор - дуга параллельно, подобно тому, как при включении осциллятора.

§ 5. Параллельное включение сварочных трансформаторов

Если необходимо получить большой сварочный ток, например при горячей сварке чугуна, автоматической сварке под слоем флюса, сварке пучком электродов и пр. и отсутствии трансформаторов достаточной мощности, можно применять трансформаторы меньшей мощности, включаемые параллельно.

* Тиратроном называется специальная стеклянная или металлическая лампа, заполненная парами ртути под вакуумом и пропускающая токоль-ко в одном направлении. Тиратроны широко применяются в сварочной технике для точной дозировки продолжительности прохождения тока через электроды при точечной контактной сварке.



При параллельном включении сварочных трансформаторов необходимо соединить одноименные концы первичных и вторичных обмоток. Эти концы на клеммных досках трансформаторов обозначают одинаковыми буквами.

Схема параллельного соединения сварочных трансформаторов СТЭ-34 показана на рис. 134. Параллельно можно соединять однотипные трансформаторы с

Сеть переменит твид одинаковой внешней характе-

ристикой и одинаковым первичным и вторичным напряжением. При параллельном соединении напряжение сварочной цепи равно вторичному напряжению одного сварочного трансформатора, а ток равен сумме токов, проходящих через каждый трансформатор.

Правильность соединения обмоток можно проверить следующим образом. Сначала соединяют концы первичных обмоток, затем соединяют два конца вторичных обмоток, а между двумя другими концами Включают вольтметр или лампочку на 127 в. Если концы обмоток соединены правильно, то вольтметр покажет нуль и лампочка гореть не будет. Если вольтметр покажет напряжение 120-130 в или лампочка загорится, это означает, что концы вторичной обмотки соединены неправильно и их следует пересоединить.


Рис 134. Соединение сварочных трансформаторов для параллельной работы:

i - регуляторы, 2- трансформаторы, 3 - ам перметр, 4- электрододержатель (буквами обозначены концы обмоток)

§ 6. Многопостовые сварочные трансформаторы

Сварочные посты могут питаться током централизованно от одного трансформатора по схеме многопостовой сварки. В этом случае каждый сварочный пост снабжается отдельным регулятором тока. Мощность трансформатора должна соответствовать суммарной мощности сварочных постов с учетом коэффициента одновременности их работы.

Для многопостовой сварки можно использовать только сварочные трансформаторы с отдельными регуляторами, т. е. типа СТЭ.



Трансформаторы со встроенным регулятором нельзя применить для многопостовой сварки, так как наличие у них общего шгнито-провода с регулятором допускает нормальное горение только одной сварочной дуги.

При многопостовой сварке целесообразно использовать трехфазные трансформаторы (рис. 135). В этих трансформаторах первичная

Силовая сето переменно2о тона

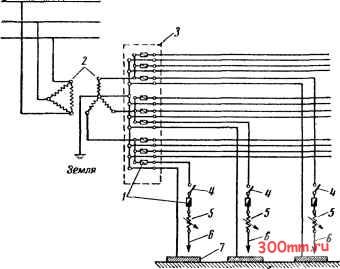

Рис 135 Схема включения трехфазного трансформатора на многопостовую сварку:

/ - предохранители, 2 - трехфазный трансформатор, 3 - распределительный щит, 4 - рубильники S - постовые регуляторы, 6 - электро ды, 7 - свариваемьШ металл

обмотка включается треугольником, а вторичная - звездой с выведенным нулем на землю. Напряжение между нулевым проводом и любой из трех фаз (фазовое напряжение) не должно превышать 65-70 е. Сварочные дуги включаются между нулем и одной из фаз трансформатора с таким расчетом, чтобы все три фазы были загружены равномерно. Ток к сварочным постам подается по проводам от центрального распределительного щита.

Многопостовая сварка на переменном токе имеет следующие преимущества:

1. Расход энергии примерно в 2-2,5 раза меньше, чем при использовании однопостовых преобразователей постоянного тока.

2. Уменьшаются потери холостого хода.

3. Сокращаются первоначальные затраты на оборудование и его амортизацию.
