Прк коротком замыкании, когда / = /к з, напряжение дуги должно упасть до нуля. В этом случае

6д = 0 или f/r -/к.з/? = 0.

Отсюда получим:

/к.з

Таким образом, величина тока короткого замыкания /.3 определяется величиной сопротивления R балластного реостата.

Например, напряжение генератора = 60 в, напряжение дуги f/д = 20 в. Тогда требуемое сопротивление балластного реостата при сварочном токе / = 300 а будет равно:

п 60-20 п 1QO , /?=-= 0,133 ом.

При этом сопротивлении ток короткого замыкания /.3 составит:

к.з -

60 0,133

= 450 а.

Падающая характеристика, обусловленная включением в сварочную цепь реостата, изображена на диаграмме рис. 138 прямой . Она пересекает характеристику сварочной дуги / в точке 2,

являющейся точкой устойчивого горения дуги. Точка / на рис. 138 соответствует холостой работе гс нератора, а точка 3 - моменту короткого замыкания цепи, когда все напряжение, развиваемое генератором, идет на преодоление сопротивления реостата; величина тока короткого замыкания будет выражаться длиной отрезка 0-3.

Принципиальная схема включения балластных реостатов во внешнюю цепь многопостового генератора показана на рис. 139. Если сварка производится металлическими и угольными электродами, пользуются многопостовыми преобразователями с напряжением холостого хода генератора 60 в. При сварке только металлическими электродами можно использовать преоб-


Рис. 139. Схема включения сварочных постов в цепь многопостового генератора через балластные реостаты:

/ - многопостовой генератор, 2 - амперметр, 5 - вольтметр. 4 - предохранители, 5 - рубильники, 6 - балластные реостаты. 7-электррды. 8-сва-. речные дуги



разователь с напряжением генератора 40 в, поскольку для зажигания дуги при металлическом электроде требуется меньшее напряжение, чем при угольном.

Устройство многопостовых агрегатов. Многопостовой преобразователь состоит из генератора постоянного тока и электродвигателя переменного или постоянного тока. Общий вид многЬпостового аг-

3 mi380B

W кет


Вход воздуха

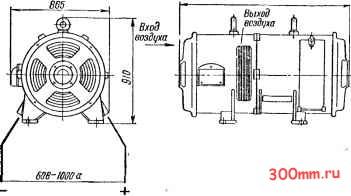

Рис. 140. Многопостовой преобразователь постоянного тока ПСМ-1000-1

регата ПСМ-1000-1 показан на рис. 140. Агрегат ПСМ-1000-1 имеет шестиполюсный генератор с самовозбуждением.

Техническая характеристика генератора

Мощность, кет................ 60

Напряжение, в................ 60

Ток, а..... ..............1000

Число оборотов в минуту........ ... 1470

Вес, кг....................1600

Количество обслуживаемых постов по 200 а . . 9

Генератор с электродвигателем смонтированы в общем корпусе и агрегат устанавливается на фундамент.

Напряжение, обеспечиваемое генератором, можно регулировать с помощью шунтового реостата, включаемого в цепь обмотки возбуждения. Поворачивая маховичок реостата по часовой стрелке, уменьшают сопротивление в цепи возбуждения, т. е. увеличивают напряжение, создаваемое генератором. Вращая маховичок против часовой стрелки, уменьшают напряжение на зажимах генератора. Генератор допускает параллельную работу с другими такими же генераторами. Для этого на клеммной доске генератора имеется добавочный зажим, к которому подключается уравнительный провод, соединяющий два или несколько генераторов, работающих парал-



лельно. Схема включения сварочного агрегата ПСМ-1000-1 и сварочных постов показана на рис. 141.

50 ги 75 кт 220 в 380в


I j I j I ej 1 4j I jJ I aJ I sj

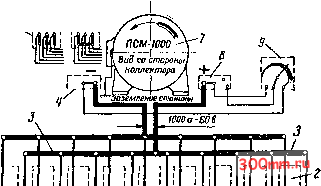

Рис. 141. Схема включения в цепь преобразователя ПСМ-1000-1 сварочных постов и балластных реостатов:

1 - электроды. 2 - балластные реостаты, 3 - шины, 4 ив - клеммные доски для подключения к шинам сварочной цепи, 5 и - клеммные доски двигателя агрегата для подключения к заводской сети переменного тока, 7 - агрегат ПСМ-1000-!, S - шунтовой реостат для регулирования напряжения сварочного генератора

Количество сварочных постов, которые можно подключать к одному многопостовому агрегату, определяется по формуле

1

гдеп-количество постов;

/ - ток многопостового агрегата, указанный в его паспорте, а;

- наибольший ток, потребляемый одним сварочным постом, а; К - коэффициент одновременной работы постов, принимаемый в расчетах равным К = 0,6.

Например: / = 1000 а, = 200 а, К = 0,6, тогда имеем:

1000 200-0,6

= 8,4;

принимаем п = 9.

Балластные реостаты. Обш,ий вид балластного реостата пока-
