зан на рис. 142. Балластный реостат состоит из нескольких элементов сопротивления - катушек из константановой* проволоки, намотанной на рамки. Регулирование сварочного тока осуществляется посредством пяти рубильников, которые дают возможность получить 20 ступеней тока от 10 до 200 а через каждые 10 а. Если требуется получить в дуге ток больше, чем 200 с, то на каждую дугу включают параллельно два балластных реостата. Тогда наибольший ток, пропускаемый реостатами, увеличивается в два раза.

§ 3. Однопостовые преобразователи


Рис. 142. Балластный реостат

Для питания сварочным током одной сварочной дуги применяются однопостовые преобразователи. Для создания падающей характеристики генераторы однопостовых преобразователей имеют соответствующую электрическую схему.

На рис. 143 показан общий вид однопостового преобразователя СУГ-2р. В этих агрегатах используются сварочные генераторы СМГ-2. Преобразователи СУГ-2р передвижные и поставлены на раму трехколесной тележки, снабженной ручкой и поворотным колесом. Электродвигатель соединен с генератором муфтой. На рис. 144 показана схема обмоток (вид со стороны коллектора) генератора СМГ-2 и его включения в цепь для сварки. Буквами Н и К обозначены начало и конец обмоток катушек полюсов.

Генератор СМГ-2 работает по схеме с самовозбуждением. Он имеет шесть полюсов: четыре основных (N и S) и два добавочных (п и s). Два основных полюса, расположенные по вертикали, называются поперечными. Каждый из них имеет по две катушки обмоток. Два других основных полюса (горизонтальные) называются главными и имеют по одной катушке обмоток. Обмотки основных полюсов включены так, что рядом стоящие вертикальные

* Константан - сплав, содержащий 40% никеля, 0,5% марганца, остальное - медь, обладающий высоким электрическим сопротивлением, употребляется в впде проволоки для катушек реостатов.



и горизонтальные полюсы имеют одинаковую полярность: северную (N) - верхний и левый, южную (S) - нижний и правый.

Электродвижущая сила якоря определяется суммой магнитных



Рис 143. Однопостовой передвижной преобразователь СУГ-2р:

генератор. 2 - маховичок реостата для регулирования сварочного тока. 3 - соединительная муфта, 4 - :>лектродвигатель

Реостат возбуждения

Поперечиый полюс

<

Регулируемая


-. катушка

-Добавочная щетка

/Kfj-Глаеньш оолюс

Поперечный I полюс

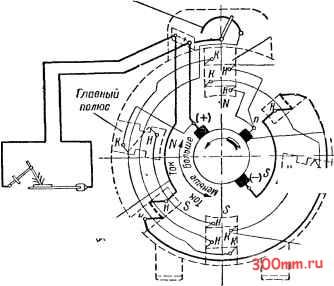

Рис. 144. Схема обмоток и включения в сварочную цепь генератора СМГ-2 (вид со стороны коллектора)



потоков обеих пар полюсов. Генератор имеет две цепи возбуждения - одну нерегулируемую и вторую регулируемую. Нерегулируемая цепь возбуждения снабжена обмотками, находящимися на поперечных и главных полюсах. Все они включены последовательно между плюсовой щеткой ( ) и добавочной. Регулируемая цепь возбуждения имеет обмотки только на поперечных полюсах, которые также последовательно включены между плюсовой щеткой ( + ) и добавочной с реостатом.

Обмотки добавочных полюсов включены последовательно в сварочную цепь. ,

Падающая внешняя характеристика генератора СМГ-2 обеспечивается уменьшением магнитного потока нерегулируемой обмотки цепи возбуждения при воздействии магнитного потока обмотки якоря (реакции якоря).

После возбуждения сварочной дуги в обмотке якоря появляется ток, вследствие чего в якоре возникает свой магнитный поток. Часть силовых линий магнитного потока якоря направляется навстречу магнитному потоку нерегулируемой обмотки и тем самым уменьшает его, при этом уменьшается общая величина магнитного потока генератора. Это вызовет падение напряжения в сварочной цепи генератора тем большее, чем больше ток в сварочной цепи. При коротком замыкании размагничивающее действие реакции якоря увеличивается настолько, что напряжение в сварочной цепи падает до нуля.

Техническая характеристика генератора СМГ-2

ПР-100 / ПР-75>, ПР-бО /

Мощность кет........ 7,5 8,4 9,6

Ток, а........... 250 280 320

Напряжение рабочее, в. . . . 30 - 30 30

Напряжение холостого хода, в 65 65 65

Число оборотов в минуту . . 1430 1430 1430

Предел регулирования тока, а от 45 - -

до 320

Агрегат СУГ-2р предназначен для сварки металлическим электродом диаметром от 3 до 6 мм. Реостат возбуждения (регулятор) установлен непосредственно на корпусе генератора. Вращением маховичка реостата по часовой стрелке увеличивают, а против часовой стрелки уменьшают сварочный ток. Шкала значений тока, вырабатываемого генератором СМГ-2, соответствует напряжению в дуге 30 в.

Промышленностью выпускаются преобразователи постоянного тока типов ПС-ЗОО-М-1, ПС-ЗООТ и ПС-500 в однокорпусном исполнении. У них якорь генератора и роторы электродвигателя насажены на общий вал. Преобразователь ПС-ЗОО-М-1 предназначен для установки на фундамент и сварки током от 80 до 380 а и рассчитан на
