дуги и установки величины сварочного тока Кромр того, на пульте управления имеется вольметр и амперметр, а также кнопки: для пуска и прекращения работы автомата, подъема и опускания электрода, дистанционного регулирования сварочного тока.

Питание автомата АДС-1000-2 сварочным током осуществляется от трансформатора ТСД-1000-3 через специальное распределительное устройство.

Тракторы типа АДС работают с автоматическим регулированием скорости подачи электродной проволоки в зависимости от напряжения дуги. Для этого в распределительном устройстве имеется отдельный электродвигатель переменного тока, который приводит во вращение два небольших генератора, питающих постоянным током: один - якорь электродвигателя головки, а другой - якорь электродвигателя тележки автомата.

Напряжение генератора, питающего якорь электродвигателя головки автомата, изменяется в зависимости от изменения напряжения сварочной дуги. У генератора, питающего якорь электродвигателя головки, имеется дополнительная обмотка возбуждения, включенная через селеновый выпрямитель в сварочную цепь; в этой обмотке создается магнитный поток, направленный в сторону потока основной независимой обмотки возбуждения, включенной непосредственно в сеть через отдельный трансформатор и селеновый выпрямитель.

Если напряжение дуги начинает возрастать, якорь электродвигателя головки вращается быстрее, ускоряя подачу проволоки в дугу и тем уменьшая ее длину и напряжение. При понижении напряжения дуги якорь электродвигателя головки замедляет свое вращение, увеличивая тем самым длину дуги и ее напряжение. Таким образом, заданное напряжение сварочной дуги автоматически поддерживается постоянным.

Число оборотов электродвигателя каретки автомата и электродвигателя подачи проволоки может плавно изменяться потенциометрами*, включенными в обмотку возбуждения генераторов, питающих постоянным током якоря этих двигателей. Установленная Величина сварочного тока регулируется дистанционно. Для этого в схеме распределительного устройства предусмотрены специальные кнопки, с помощью которых сварщик может, не отходя от сварочного автомата, включать и выключать двигатель трансформатора ТСД-1000-3, перемещающий в нужное положение подвижную часть сердечника регулятора тока.

* Потенциометром называется прибор, имеющий катушку сопротивления Изменяя поворотом рукоятки потенциометра величину сопротивления катушки, тем самым меняют напряжение цени, которая подключена к нотен-цноыетру.

Вид А

Эле-ктродёиаатещ

привода регдпятора

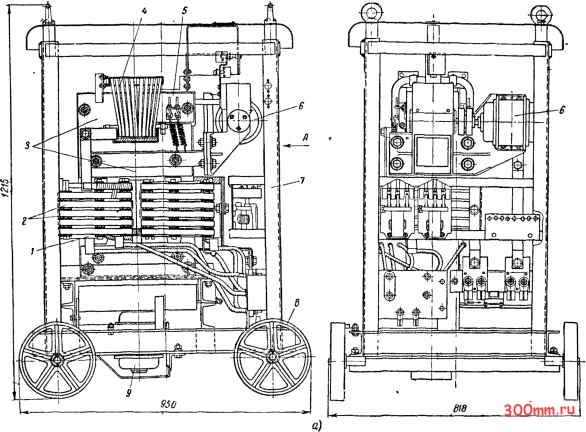

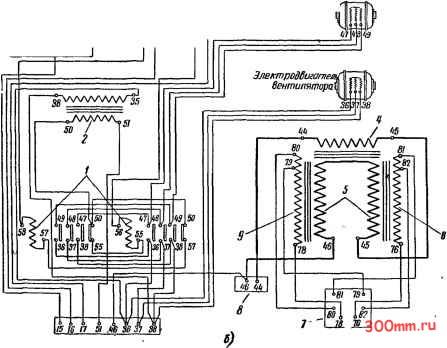

Рис. 151. Общий вид Трансформатора ТСД-1000-3
