при открытом кране 4 и закрытом кране . Корзина 14 загружается карбидом кальция и вставляется в реторту, которая плотно закрывается крышкой. При открытии крана вода будет поступать в реторту, а образующийся ацет11лен по трубе 10 выходит в нижнюю часть генератора, вытесняя из нее воду в верхнюю часть. Когда вода опустится ниже уровня крана , поступление ее в реторту прекратится. В последующие минуты давление в реторте будет возрастать более медленно, а вода из нее начнет вытесняться в конусообразный сосуд 7, открытый сверху. Разложение карбида в реторте при этом замедлится. Если начнется отбор газа из генератора, то давление ацетилена в нем понизится и вода из сосуда 7 вновь поступит в реторту, увеличив разложение карбида.


Рис 152 Схема генератора ГНВ-1,25

Таблица 64

Основные технические данные передвижных генераторов

£ а

а, о о н о и о 4; я m о

F S в

Размеры, мм

а; а

S р) W

к га

Рабочее дав-

о. га

ление газа, ати

§&

S&

Rg га о

с ню

3 о.

ГВД-0,8

25X80

0,07-0,3

19,5

МГВ-0,8

25X80

0,1-0.3

19,0

АСМ-1-58

25X80

1250

0,1-0,3

20.4

ВАЗ-1-57

25X80

1250

0,2-0,6

МГ-54

2X2,5

15X25 25X80

2000

300- 500**

1135

ГНВ-1,25

25x80

1250

250-300**

1040

ЛНВ-1-56*

25X80

1250

250-300**

1040

ГВР-1,25М

25X80

1250

0,08-0,15

1000

ГВР-З

25X80

3000

0,15-0.3

1260

* с водяным затвором н осушителем, расположенными внутри корпуса. ** Измеряется в мм вод cm



При снижении давления до 230-250 мм вод. ст. снова возобновляется поступление воды в реторту из нижней части генератора; поступление воды прекращается при давлении в генераторе 250- 260 мм вод. ст. В указанных пределах давлений генератор работает автоматически, увеличивая или уменьшая выделение ацетилена в соответствии с его потреблением сварочной горелкой или резаком.

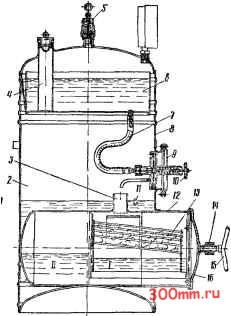

Рис 153. Общий вид и разрез генератора ГВР-1,25М

Водяной затвор должен наполняться водой до уровня контрольного крана / через воронку 3. Сосуд 7 и его нижняя трубка должны раз в смену промываться водой для удаления из них отложений извести.

Давление ацетилена в генераторах ГНВ-1,25 бывает недостаточно для преодоления сопротивления шлангов, подводящих газ к горелке или резаку. Тогда пользуются генераторами среднего давления, например типа ГВР-1,25М, из которых ацетилен подается под давлением от 0,08 до 0,3 ати.

Общий вид и разрез генератора ГВР-1,25М приведен на рис. 153. В корпус генератора 8 вварена реторта 12. Вода в корпус генератора заливается до уровня контрольного крана , расположенного несколько выше реторты. В верхней части корпуса имеется бачок 6 для питательной воды, из которого она по трубке 7 мо-



жет подаваться в ретооту через мембранный регулятор 9 подачи воды. Генератор снабжен водяным предохранительным затвором 18 с обратным клапаном 17, предохранительным клапаном 5 и разрывной предохранительной мембраной 19, установленными на корпусе и крышке генератора. Генератор заполняется водой через горловину 4. Карбидом кальция загружают корзину 13 и вставляют ее в реторту, закрывая последнюю герметически крышкой 16 с помощью винта 15 и траверсы 14.

Вращая маховичок 10 регулятора 9, открывают доступ воды нз бачка 6 в реторту 12 через регулятор. Вода заполняет реторту, смачивает часть карбида кальция в корзине и начинается выделение ацетилена, который поступает в газовое пространство 2 генератора через патрубок 3. При этом давление в генераторе повышается и вода вытесняется газом из отделения реторты / в отделение , а разложение карбида кальция и выделение ацетилена уменьшается. Соответственно замедляется и повышение давления в генераторе.

После израсходования некоторого количества газа из газгольдера давление в реторте понизится и вода вновь поступит в нее из бачка 5 и из отделения в отделение / реторты. В результате увеличится количество карбида, смоченного водой, и количество выделяющегося в реторте ацетилена.

Данное устройство автоматизирует работу генератора и обеспечивает производство ацетилена в количествах, соответствующих его расходу в данный период работы аппарата.

Степень заполнения реторты водой проверяют, открывая контрольный кран / на реторте. Давление газа в генераторе определяется по показаниям манометра 20. При перезарядке реторты карбидом во избежание выбрасывания воды из нее в момент открытия крышки необходимо предварительно уменьшить давление газа в реторте посредством крана J.

Генератор ГВР-1,25М приспособлен для работы на открытом воздухе в зимних условиях, для чего он снабжается утепляющим чехлом, который предохраняет воду в водяном затворе от замерзания. При длительных перерывах в работе воду из затвора и генератора необходимо спустить.

Водяные затворы. Устойчивое горение пламени горелки или резака обеспечивается правильным соотношением между скоростью горения и скоростью истечения горючей смеси из канала мундштука. Если скорость истечения станет меньше скорости горения, то пламя может проникнуть внутрь мундштука и произойдет воспламенение смеси в каналах горелки, что иногда приводит к обратному удару пламени в ацетиленовый шланг, ацетиленовый генератор или газопровод. Для защиты генератора и газопровода от таких обратных ударов между ними и горелкой или резаком устанавливается водяной предохранительный затвор.
