Рис. 154. Схема устройства и работы водяного затвора низкого давления:

о - наполнение затвора водой, б - нормальная работа затвора, в - момент обратного удара пламени, г - подсос воздуха через затвор при недостатке газа в генераторе илн ацетнлеиопроводе, й- конструкция затвора низкого давления

Аиетшм ..

Водяной затвор является очень важной частью оборудования газосварочного поста, так как от его надежной работы зависит взры-вобезопасность всей установки. Поэтому водяной затвор должен всегда находиться в исправном состоянии. Он заполняется водой до установленного уровня. В соответствии с рабочим давлением ацетилена применяются водяные затворы низкого и среднего давления.

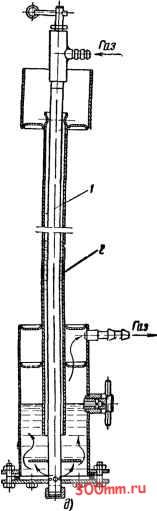

Схема работы водяного затвора низкого давления при нормальных условиях и при обратном ударе показана на рис. 154, б и е. На рис. 154, д показана конструкция водяного затвора низкого давления. Ацетилен поступает в затвор по центральной трубке /, вытесняя воду в наружную трубку 2. При обратном ударе пламени в центральной трубке образуется водяная пробка, препятствующая прохождению взрывной волны через затвор в ацетиленовый шланг.

в генераторе среднего давления давление ацетилена может повышаться до 0,3 ати и поэтому приходится применять закрытую конструкцию затворов (рис. 155). При нормальной работе ацетилен проходит по трубке 6 через обратный клапан /, газораспределитель 2, каплеотбойник 3 и ниппель 4, далее - в горелку или резак. Когда происходит обратный удар пламени, давление в затворе повышается и вода закрывает обратный клапан 7, предотвращая возможность прохода взрывной волны через затвор в трубку 6. Одновременно давлением взрыва мембрана 5 разрывается и взрывчатая смесь получает возможность выхода в атмосферу. Каплеотбойник 3 препятствует уносу воды из затвора струей газа. Газораспределитель 2 разбивает сплошной поток газа на мелкие струйки, по которым обратному удару пламени труднее пройти через затвор в ацетиленовый шланг даже в том случае, если клапан 1 закрыт неполностью.

§ 3. Баллоны, редукторы, шланги

Баллоны. Для хранения сжатого кислорода под высоким давлением применяют стальные цилиндрические баллоны, рассчитанные на давление 150 ати и испытанные на давление 225 ати. За послед-

а) 6)

155. Схема устройства и работы водяного затвора среднего давления:

а. - при нормальной работе, б - при обратном ударе пламени

ние годы внедряются баллоны из низколегированных высокопрочных сталей, рассчитанные на рабочее давление 200 ати и испытательное 300 ати. Горловина баллона снабжена конической резьбой, в которую ввертывается латунный вентиль. Сверху на горловину баллона навертывается колпак, предохраняющий вентиль от загрязнения и повреждения. Для сварки и резки используются стандартные баллоны емкостью 40 л, наружным диаметром 219 мм, толщиной стенки 8 мм, длиной 1390 мм, весом 70 кг.

Кислородные баллоны и их арматуру необходимо предохранять от загрязнения маслом, малейшие следы которого способны самовоспламеняться в среде сжатого чистого кислорода и поэтому представляют опасность для целостности баллона.

Количество кислорода (У), вмещающегося в баллоне при данном давлении (Р), равно произведению емкости баллона (и) на давление газа.

Например: w = 40 л; Р = 150 ати: F = 40 150 = 6000 л, отнесенных к нормальному атмосферному давлению.

Ацетилен также возможно хранить в сжатом виде в баллонах, но внутренность ацетиленового баллона заполняется высокопористой массой, пропитанной ацетоном. Пористую массу приготовляют из древесного активного угля, инфузорной земли, дробленой пемзы и других пористых материалов. Ацетон служит для растворения сжатого ацетилена. Находясь в мельчайших порах массы и будучи при этом растворенным в ацетоне, сжатый ацетилен теряет свои взрывоопасные свойства и может в таком виде совершенно безопасно храниться в баллоне под давлением до 20-25 ати.

При открытии вентиля баллона ацетилен частично выделяется из ацетона и в виде газа отводится из баллона через редуктор в шланг горелки. Так происходит до тех пор, пока весь ацетилен, растворенный в ацетоне, не будет израсходован. Ацетон, кроме незначительной части его, уносимой с газом, весь остается в пористой массе и вновь используется для растворения новых порций ацетилена, накачиваемых в баллон при последующих наполнениях его газом. В 1 л ацетона при нормальной температуре и при 1 ата растворяется около 23 л ацетилена. При повышении давления растворимость ацетилена в ацетоне пропорционально увеличивается. С повышением температуры растворимость падает, а с понижением по-вьпцается. Изменение растворимости ацетилена в ацетоне составляет 3% на каждый Г изменения температуры в ту или другую сторону.

Количество ацетилена в баллоне определяется по весу путем взвешивания баллона до и после наполнения газом. Разность весов дает количество газа в баллоне в к-илограммах. Если этот вес разделить на вес 1 м ацетилена, равный 1,09 кг, то получим количество газа в баллоне в м.
