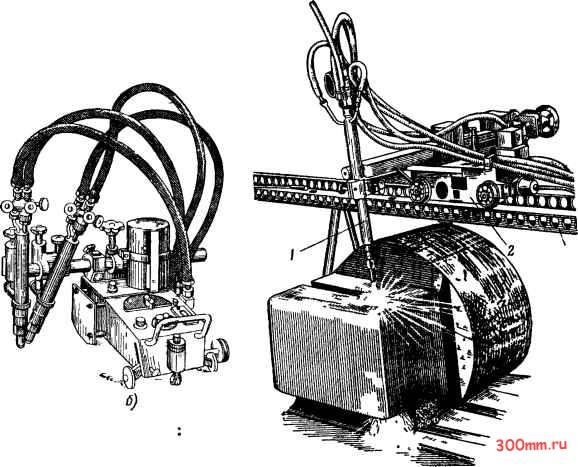

Рис. 168. Переносные машины для кислородной резки а - марки ПП-1, б - марки ПП-2

Рис 169 Машина ПМР-600 для резки стали больших толщин

шшшшшшшшшштшшшш

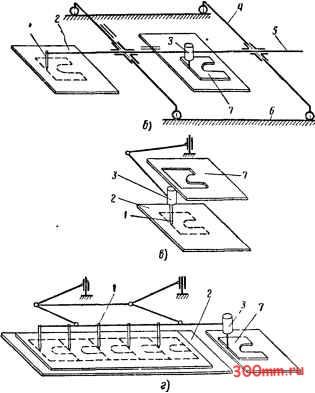

Рис. 170 Схемы стационарных машин для кислородной резки

а - линейные, МЛР, б - прямоугольно координатные, МФК, в-шарнирные. МРШ, г - параллелограммные, МРП i - резак, 2-стол, S - ведущая головка, - тележка продольного хода, Б - штанга, б - направляющие рельсы, 7 - шаблон

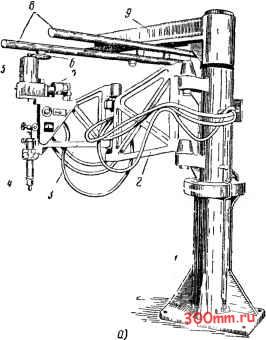

Рис 17! Машина АСШ 2 шарнирного типа для точной кислородной резки

а - общий вид, б - наборные комбинированные шаблоны
