ся с заданной скоростью прямолинейно по двум направляющим рельсам станины машины

На рис 171, с показана машина АСШ-2 шарнирного типа, предназначенная для массовой вырезки однотипных деталей по шаблону методом копирования контура магнитным направляющим роликом На массивной колонне машины / укреплены шарнирные рычаги 2 и 3, легко вращающиеся на шариковых подшипниках В верхней части наружного рычага 3 установлены электродвигатель 7 и ведущая головка, на которой расположена магнитная катушка 5 Внутри катушки может вращаться стальной палец с рифленым концом Этот палец при прохождении тока по обмотке катушки намагничивается и, притягиваясь к кромке стального шаблона 6, катится по ней, описывая фигуру шаблона

Шаблоны крепятся к штангам 8, находящимся на хоботе машины 9 В нижней части шарнирного рычага 3 укреплен резак 4, воспроизводящий на поверхности разрезаемого листа фигуру, которая по своим размерам и очертаниям соответствует форме и размерам шаблона 6 Струя кислорода вырезает эту фигуру из листа, уложенного на столе перед машиной горизонтально Машина АСШ-2 позволяет вырезать из листов детали размером 750-1500 мм лю-Гой формы при толщине листа до 100 мм Точность резки очень высокая и достигает ±0,3-0,5 мм от заданного размера

В процессе эксплуатации машины АСШ-2 на ряде заводов с целью экономии времени и уменьшения отходов металла при вырезке мелких однотипных деталей стали применять наборные комби-

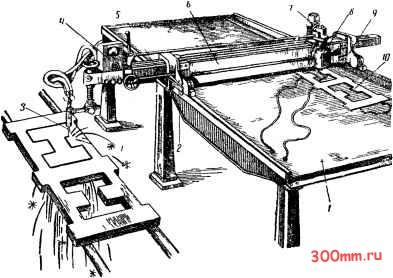

Рис 172 Машина АСП-1 прямоугольно координатного типа для кислородной резки



нированные шаблоны. Использование таких шаблонов (рис. 171, б) исключает необходимость передвижения их или листа при вырезке каждой новой детали.

Машиной прямоугольно-координатного типа МРК является резательная машина АСП-1, устройство которой показано на рис. 172. Основой машины является стол /, на котором установлен шаблон J0, соответствующий по форме и размерам вырезаемой детали. Ведущая головка машины снабжена магнитной катушкой 8, внутри которой помещается магнитный палец, приводимый во вращение от электродвигателя 7 через систему зубчатых колес передаточного механизма, заключенного в корпусе ведущей головки. Движение магнитного пальца по плоскости стола в точности повторяется резаком 3, укрепленным на суппорте второго конца штанги 5. Эта штанга с помощью двух продольных кареток 2 и 9 и поперечной каретки 6 может перемещаться в любом направлении относительно положения шаблона на столе /.

Ведущие и опорные ролики кареток и штанги снабжены шарикоподшипниками для максимального снижения сопротивления сил трения в этих узлах. Для управления работой машины служит щиток 4, иа кагором расположены выключатели электродвигателя, указатель скорости перемещения резака, а также рычаги и маховички для ручного управления процессом резки.

Машиной АСП-1 можно вырезать детали из стальных листов толщиной от 5 до 200 мм при ширине листов до 1500 мм. Длина линии разреза в направлении, параллельном продольной оси станка, ограничивается только длиной направляющих рельсов. Машина АСП-1 может оснащаться суппортом с несколькими резаками. В этом случае ею можно резать полосы, а также выполнять одно-торонний и двухсторонний скос кромок под сварку, совмещая


Гьс. 173. Обрезка кромок одновременно несколькими резаками:

а - процесс резки, 6 - обрезка и скос кромок с од-иой стороны одновременно двумя резаками, в - обрезка и скос кромок с двух сторон одновременно тремя резаками



эту операцию с разделительной резкой листа или обрезкой его кромок.

На рис. 173 показан процесс резки кромок двумя и тремя резаками одновременно; цифрами и стрелками указано расположение резаков. Если все три резака расположены вертикально, то на машине можно одновременно вырезать три одинаковые детали, работая с одним шаблоном. При использовании на этих машинах наборных шаблонов процесс резки листа значительно ускоряется и производительность режуш,его станка во много раз возрастает за счет сокращения времени, затрачиваемого на вспомогательные операции, связанные с передвижкой шаблонов или листа при вырезке следующей детали.

Машиной АСП-1 также вырезаются детали по разметке, причем направление реза изменяется посредством ручного управления. В этом случае на поперечной каретке 6 машины устанавливается механическая головка, снабженная рифленым ведущим роликом, который катится по поверхности стола / и перемещает каретки 6, 2 и 9 с укрепленным на штанге 5 резаком 3 в нужном направлении. Для изменения напраатения перемещения резака изменяют направление плоскости качения ведущего ролика. При этом каретка и резак перемещаются в том направлении, в котором катится ведущий ролик. В табл. 73 приводятся режимы резки машиной АСП-1.

Таблица 73

Режимы резки машиной АСП-1

Показатели

Режимы резки стали толщиной, мм

Но.мер мундштука

Давление кислорода, ати

10,5

10,5

10,5

Скорость резки, мм/мин

Расход кислорода, л/ппг. м

1180

2250

3920

Расход ацетилена, л/пог. м

Для разделительной резки в стационарных условиях ВНИИАвтогеном разработана также машина СГУ-1-58, имеющая следующую техническую характеристику:

Типоразмер машины по ГОСТ 5614-58 ............. МРК-2

Размер обрабатываемых листов, мм:

ширина........... до 2000

длина ...........до 6000 (и более)

Толщина разрезаемого металла, мм от 5 до 300

Скорость резки, мм!мин......от 50 до 1500

Количество одновременно работающих резаков ........... 4
