Расход газов на 1 резак, м*/час:

кислорода.......... 1,5-35,0

ацетилена .......... 0,2-1,4

Рабочее давление газов:

кислорода, KzcJcM ..... до 10,0

ацетилена, мм вод. ст. ... le менее 100 Потребляемая мощность, кет .... 0,5 \ Напряжение тока (трехфазный, переменный), в ...... .... 220

Габариты, мм .......... 7630Х4830Х

Х2000

Общий вес, кг........... .1670

Завод-изготовитель-Одесский завод автогенного машиностроения.

Современные стационарные машины для кислородной резки также снабжаются специальными головками для фотоэлектронного копирования. В этом случае при резке на автомате вместо шаблона можно использовать чертеж детали, выполненный тушью на белом листе бумаги. Фотоэлектронная головка перемещается над чертежом и благодаря имеющемуся в ней следящему устройству с фотоэлементом автоматически движется точно вдоль нанесенной па чертеже черной линии, а резак повторяет контур фигуры чертежа, вырезая деталь заданной формы. Применение фотоэлектронного привода значительно упрощает и удешевляет изготовление шаблонов для резки, что имеет особое значение при индивидуальном или мелкосерийном производстве и резке деталей больших габаритов.

По этому принципу строятся также масштабные машины, позволяющие иметь шаблон небольшого размера, по которому можно вырезать деталь, превьшлающую размеры шаблона в несколько раз. Применяются также стагщонарные режущие машины с программным управлением, выполняющие весь процесс резки детали автоматически в соответствии с заданной программой работ, записанной на специальной ленте командного механизма.

На рис. 174 приведена принципиальная схема резательной машины с программным управлением, построенной английскими фирмами Бритиш оксиджен компани и Ферранти . Контур вырезаемой детали вычерчивается на листе бумаги в прямоугольных координатах. Затем составляется программная таблица резки с указанием скорости резки, длительности начального подогрева и пр., а также координат точек контура реза. После этого программная таблица кодируется условным цифровым шифром, который переносится на ленту путем пробивки на ней отверстий (перфорации).

Сочетание пробитых на ленте отверстий соответствует зашифрованным данньш таблицы процесса резки. Затем перфорированная лента поступает в программирующее устройство, которое превращает условные знаки шифра в электрические импульсы. Эти импульсы передаются в счетно-решающую машину, которая определяет координаты линии реза, записываемые на магнитную пленку. Пленка поступает в расшифровывающее устройство, находящее-

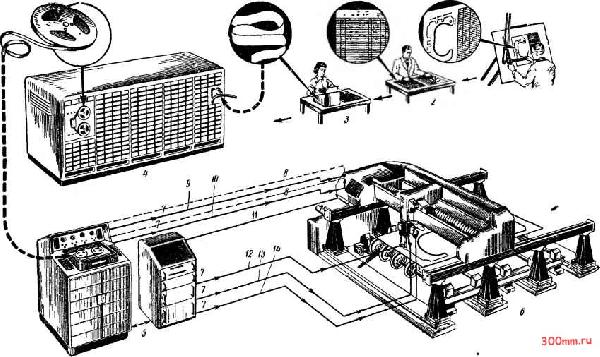

Рис. 174. Схема процесса использования резательной машины.гавтомат,а с программным управлением:

/-вычерчивание контура детали. 2 - составление программы, 5 - кодирование (т е изображение в условном шифре) программы, 4- счетно-решающая машина, 5 - управляющее устройство, 6 - резательная машина-автомат, 7- линия связи для передачи команды, -линия для обратной саззи, 9-продольное движение машины, /О - поперечное движение машины, -регулировка геза, i2 - регулировка расстояния режущего сопла от металла, 73 - автоматическое зажигание подогревающего пламени, i4 - контроль за , горением пламени

90�150



ся на газорезательной машине и представляющее собой магнитную головку с усилителем, подающую сигналы соответствующим сервомоторам, установленным в движущих каретки механизмах. Эти механизмы расположены на координатных осях машины.

В данной машине автоматизированы процессы зажигания и гашения пламени, пуск и прекращение режущей кислородной струи, подвод резака к начальной точке, а также регулирование параметров резки: расстояния сопла от металла, скорости резки, мощности и состава подогревающего пламени и пр. Режущие машины с программным управлением также разработаны и изготовляются в СССР.

§ 5. Поверхностная кислородная резка

При поверхностной резке струю кислорода направляют под небольшим углом к поверхности металла так, что она делает на ней лишь продольную полукруглую канавку (рис. 175). Чем боль-

Овальная канавка Плоская канавка



Чистаяреэка

Рис. 175 Схема процесса поверхностной кислородной резки

ше диаметр струи и угол ее наклона, тем больше будет ширина и глубина канавки. Угол наклона струи к горизонтальной плоскости обычно равен 15-20°. Скорость истечения струи при поверхностной резке должна быть ниже, а скорость перемещения резака- выше, чем при разделительной резке.

С помощью поверхностной резки удаляют различные пороки наружных слоев стальных слитков и литья - трещины, шлаковые включения, поры, дефекты ковки и штамповки, дефектные места сварных швов, вырезают корни сварных швов для их последующей подварки и пр.

Наряду с ручной применяется механизированная поверхностная резка одним или несколькими резаками, установленными параллельно. Эти резаки делают в металле одновременно несколько параллельных канавок, перекрывающих друг друга. Таким образом можно снимать с поверхности металла целый слой толщиной от 2 до 10 мм. Такие установки с серией резаков для поверхностной кислородной резки используются на металлургических заводах при очистке стальных болванок от внешних пороков перед прокаткой.
