ния качества наплавленного металла при сварке. Созданные н. н. Бенардосом и н. Г. Славяновым способы сварки явились основой современных методов электрической сварки металлов.

Однако наибольшее развитие наука о сварке и техника применяемых в настоящее время передовых методов сварки получили в нашей стране благодаря трудам многих советских ученых, инженеров и рабочих-новаторов сварочного производства. Ими создано большое количество типов сварочного оборудования, марок электродов, разработаны новые прогрессивные сварочные процессы, в том числе высокомеханизированные и автоматизированные, освоена техника сварки многих металлов и сплавов, глубоко и всесторонне разработана теория сварочных процессов.

В последние годы сварка повсеместно вытеснила способ неразъемного соединения деталей с помощью заклепок.

Сейчас сварка является основным способом соединения деталей при изготовлении металлоконструкций. Широко применяется сварка в комплексе с литьем, штамповкой и специальным прокатом Отдельных элементов заготовок изделий, почти полностью вытеснив сложные и дорогие цельнолитые и цельноштампованные заготовки.

Сварка обеспечивает ряд преимуществ, основные из которых приводятся ниже:

1. Экономия металла вследствие наиболее полного использования рабочих сечений элементов сварных конструкций, придания им наиболее целесообразной формы в соответствии с действующими нагрузками и уменьшения веса соединительных элементов. В сварных конструкциях вес металла сварных швов обычно составляет от 1 до 2/ , в то время как в клепаных вес заклепок и косынок-не менее 4% от веса изделия. Сварка дает до 257о экономии металла по сравнению с клепкой, а по сравнению с литьем в Отдельных случаях - до 507о.

Использование сварки на строительстве зданий позволяет уменьшить вес стальных конструкций на 15%, облегчает изготовление и увеличивает жесткость всей конструкции. При сооружении доменных печей применение сварки вместо клепки позволяет экономить от 12 до 157о металла, в конструкциях стропильных ферм- 10-207о. в конструкциях подъемных кранов-15-20%.

2. Сокращение сроков работ и уменьшение стоимости изготовления конструкций за счет снижения расхода металла и уменьшения трудоемкости работ. Так, например, при постройке крупных доменных печей на металлургических заводах изготовление кожуха печи из стальных листов с помощью сварки осуществляется менее чем за два месяца. Выполнение такого кожуха с помощью клепки требует не менее полугода.

3. Возможность изготовления сварных изде-лий сложной формы из штампованных элементов взамен ковки или литья. Такие конструкции называются штампосвар-

ными и широко применяются в автомобилестроении, самолетостроении, вагоностроении. С помощью сварки можно изготовлять детали из металла, прошедшего различную предварительную обработку, например сваривать прокатанные профили со штампованными, литыми или коваными заготовками. Можно сваривать и разнородные металлы: нержавеющие стали с углеродистыми, медь со сталью и др.

4. Возможность широкого испол ьз о ванн я сварки и резки при ремонте, где эти способы обработки металла позволяют быстро и с наименьшими затратами восстанавливать изношенное или вышедшее из строя оборудование и разрушенные сооружения.

5. Удешевление технологического оборудования, так как отпадает необходимость в использовании дорогих сверлильных, дыропробивных станков и клепальных машин.

6. Герметичность получаемых сварных соединений.

7. Уменьшение производственного шума и улучшение условий труда рабочих.

Сваркой можно получить сварное соединение прочностью выше основного металла. Поэтому сварку широко применяют при изготовлении весьма ответственных конструкций, работающих при высоких давлениях и температурах, а также при динамических (ударных) нагрузках - паровых котлов высокого давления, мостов, самолетов, гвдросооружений, арматуры железобетонных конструкций и др.

§ 3. Классификация способов сварки

Все способы сварки можно разделить на две основные группы (рис. 2). Если в месте соединения металлические части нагреваются до пластичного или оплавленного состояния и затем сдавливаются внешним усилием, в результате чего свариваются, то такой способ относится к сварке с применением давления.

Если сварка происходит без приложения давления, только нагреванием металла в месте сварки сосредоточенным источником тепла (дугой, пламенем горелки) до расплавленного состояния с образованием сварочной ванны, то такой способ относится к сварке плавлением.

Разработаны также механические способы сварки, которые не требуют затраты химической или электрической энергии для нагревания металла. К ним относятся холодная сварка, осуществляемая за счет приложения очень высоких удельных давлений в месте контакта и сварки деталей, а также сварка трением, когда нагревание свариваемых стержней осуществляется в результате взаимного трения торцов свариваемых деталей. Эти способы используются, например, при сварке инструмента (сварка трением), алюминиевых проводов (холодная сварка) и в других случаях.

сварке металлов

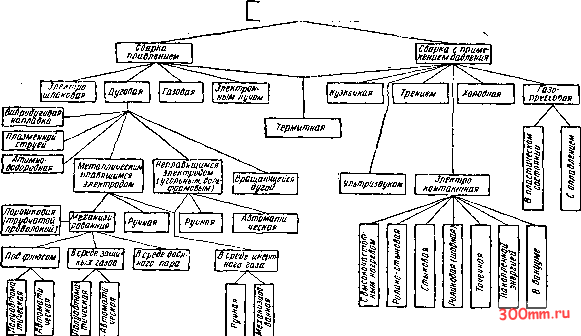

Рис. 2. Схема классификации основных способов сварки
