Регулятор имеет реактивную обмотку, создающую дополнительное индуктивное сопротивление, благодаря которому напряжение в сварочной цепи, питаемой от вторичной обмотки трансформатора, гкжижается до величины, необходимой для устойчивого горения дуги при заданном токе. В момент коротких замыканий сварочной цепи концом электрода или каплями расплавленного металла реактив-




Рис. 4. Сварочные посты для ручной дуговой сварки:

а - постоянным током, б - пере.ченным током

ная обмотка целиком поглощает вторичное напряжение сварочного трансформатора. Реактивная обмотка используется для регулирования сварочного тока. Изменяя величину воздушного зазора в магнитопроводе реактивной обмотки, можно изменять величину создаваемого ею индуктивного сопротивления, а следовательно, и величину сварочного тока в цепи.



§ 2. Понятие об устройстве сварочного преобразователя

Сварочный преобразователь (рис. 5) служит для преобразования переменного электрического тока в постоянный ток, используемый для питания сварочной дуги. Преобразователь состоит из генератора тока и электродвигателя. В корпусе / генератора расположены подшипники, в которых вращается вал с насаженным на нем якорем (ротором) 5 и коллектором 6. Якорь набран из тонких пластин электротехнической стали и снабжен продольными пазами, в которых уложены изолированные витки обмотки. Со стороны коллектора 5 концы обмотки якоря выведены наружу и припаяны к соответствующим пластинам коллектора. Магнитный поток в генераторе создается между полюсами электромагнита, укрепленного в корпусе. Чтобы собрать магнитный поток в один пучок в том месте, где его пересекают витки обмотки якоря, на полюса магнита насаживаются железные башмаки 7. На полюсах магнита расположены катушки с обмотками из изолированной проволоки, включенными в электрическую цепь генератора. При прохождении тока по обмотке, называемой обмоткой возбуждения, между полюсами возникает магнитный поток, возбуждающий ток в витках обмотки якоря. Этот ток поступает во внешнюю цепь 8 через пластичы коллектора 6 и прилегающие к ним щетки 4. К щеткам подключены две цепи: внешняя электрическая цепь и цепь обмоток возбуждения Генераторы, в которых питание обмоток возбуждения током происходит от якоря самого генератора, называются генераторами с самовозбуждением и чаше всего применяются на практике.

Якорь генератора вращается каким-либо двигателем - электрическим, или двигателем внутреннего сгорания. Обычно в сварочных преобразователях используются электрические двигатели переменного тока, работающие от заводской сети. В преобразователе, изображенном на рис. 5, якорь электродвигателя размещен в общем корпусе, на одном валу с якорем генератора.

В настоящее время электропромышленностью разработаны конструкции аппаратов для преобразования переменного тока в постоянный, работающих с использованием полупроводниковых - селеновых или германиевых выпрямителей.

§ 3. Включение, регулирование и выключение сварочного преобразователя

Для пуска в ход сварочного преобразователя необходимо включить электродвигатель, приводящий во вращение якорь генератора. Перед включением сварщик должен:



1) проверить надежность всех контактов в местах соединения проводов сварочной цепи;

2) осмотреть щетки и коллектор генератора, убедиться в их чистоте и исправности,

3) поставить рукоятку 6 (см. рис 5), с помощью которой перемещаются щетки по коллектору при грубом регулировании тока, в то положение, которое будет соответствовать требуемому сварочному току;

4) повернуть до отказа против часовой стрелки маховичок 2 (см. рис. 5) реостата для более точного регулирования сварочного тока.

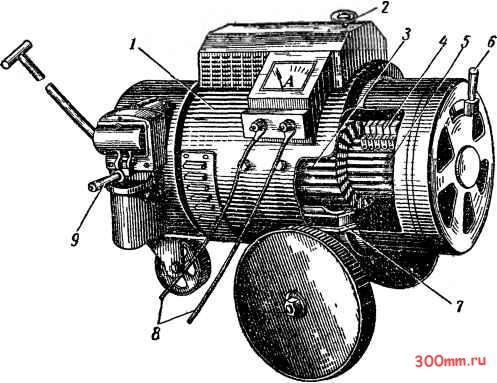

Рис 5 Сварочный преобразователь СУГ-26

5) надежно присоединить сварочный провод к свариваемому пред-fey или сварочному столу, а второй - к электрододержателю В соответствии с требуемой полярностью тока при сварке данного металла или маркой применяемого электрода,

6) убедиться В том, что сварочная цепь разомкнута, т. е. присое-увценный к проводу электрододержатель не касается сварочного Кма или свариваемой детали;

7) проверить, надежно ли заземлен корпус преобразователя.
