проволокой малого диаметра. Напряжение дуги, горящей под флюсом,также оказывает влияние на глубину провара и размеры сечения шва. С увеличением напряжения дуги глубина провара у.меньшается, а ширина шва увеличивается.

! 1 S



Рис. 89. Способы сварки под флюсом:

с, б й S - с оплавлением кромки, г - углового шва на вертикальной плоскости, д - прорезных соединений в нахлестку


Направление

сварки а)


hanpaEnetje

сварки

Рис. 90. Сварка с наклоном электрода:

а - углом вперед, б - углом назад

Глубина провара и ширина шва зависят также от угла наклона электрода к линип шва. Если электрод расположен углом вперед (рис. 90, а), то сварочная дуга будет направлена тоже вперед и жидкий металл будет вытесняться дугой из ванны в меньшей сте-



пени, чем при сварке вертикальным электродом. В этом случае глубина провара уменьшается, а ширина шва увеличивается по сравнению со швами, получаемыми при сварке вертикальным электродом. При наклоне электрода углом назад (рис. 90, б) жидкий металл из ванны вытесняется в большем объеме и глубина провара возрастает. Изменяя угол наклона электрода, можно изменить сечение шва в желаемую сторону.

При расчете режима автоматической сварки под флюсом ток (/д) выбирают из расчета 100 а иа I мм глубины проплавления. Скорость сварки (vJ определяют по формуле

25 000 , v-- м/час.

Полученную по этой формуле скорость сварки можно изменять в пределах ± 10 м/час. Напряжение дуги 1/ для выбранного тока /в определяют по графику, показанному на рис. 91.


го за 4D

Иапрятение дуги Ид

Рис. 91. График для определения напряжения дуги при сварке под флюсом

Пример. Определить режим сварки в стык листов малоуглеродистой стали толщиной 14 мм. Сварка ведется двухсторонним способом. Глубина проплавления принимается равной 60% толщины, т. е. h = 0,6 14 = 8,4 мм, принимаем 8 мм

25 ООО

Следовательно, ток 1св = 100 8 = 800 а. Скорость сварки vb ---=

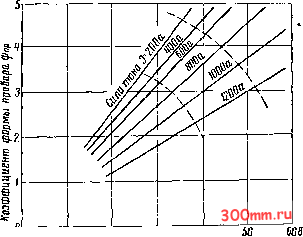

= 31,4 м/час, принимаем 35 м/час. Напряжение дуги по графику (рис. 91) берем 1Уд = 36 в Пунктирными линиями на рисунке отмечена область, обес печивающая наиболее удовлетворительное формирование шва. Коэффициентом формы провара фпр называется отношение ширины валика (6) к глубине про-



Таблица 24 Режимы автоматической сварки стыковых швов

Толщи на лис-зов, мм

Ток, а

Напря-лсение дуги, в

Диаметр электрода. мм

Скорость сварки, м/час

Подготовка кромок

Примечание

Швы двухсторонние без разделки кромок

550-300

34-36

Без раз-

Обе стороны свари-

делки

ваются иа одинаковом

700-750

34-36

То же

режиме. Первый слой

800-850

36-40

сваривается иа весу или

850-900

36-40

на флюсовой подушке.

950-1000

38-42

Электродная проволока

малоуглеродистая или

средиемарганцовистая.

флюс АН-348А стекло-

или пемзовидный

Швы двухсторонние с разделкой кромок

800-1000

37-40

32-30

Двухсто-

Сварка на весу, за-

ронний

зор не более 1 мм

скос, угол

60°, при-

тупление

6 мм

1000-1100

38-41

32-18

Двухсто-

То же

ронний

скос, угол

60°, при-

тупление

9 мм

Швы двухсторонние с увеличенным зазором

900-950

36-40

Без раз-

Первый слой свари-

делки.

вается на флюсовой по-

зазор

душке

6-7 мм

1100-1200

40-44

11,5

Без раз-

делки.

зазор

8-9 мм

1200-1300

44 48

Без раз-

делки.

зазор

\0-Пмм

Форсированные режимы с наклоном электрода

углом вперед под 45° вдоль шва

2700

65-70

Без раз-

На скользящем мед-

делки

ном башмаке

10-12

1300-1350

46-48

То же

Материал Толщиной

от 10 до 14 мм свари-

вается после ручной под-

варки корня шва
