На рис. 115 и 116 показаны сварочные полуавтоматы А-547 и А-537.

Институтом электросварки им. Е. О. Патона разработан также полуавтомат А-547-р, отличающийся от А-547 тем, что все цепи

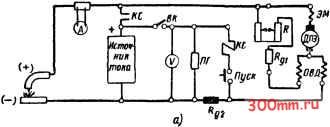

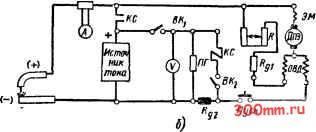

Рис. 117. Принципиальные электросхемы полуавтомата А-547-р:

а-основная, б-видоизмененная с раздельным выключением подачи проволоки и сварочного тока; А - амперметр, V - вольтметр. КС - контактор силовой, ВК-выключатель, /7Г - подогреватель газа, Ц, RB, и Rgi - сопротивления. Д - двигатель подачи проволоки, ОВД - обмотка

возбуждения двигателя, ЭЛ1 - электромагиитиая муфта, BKi иВКа - выключатели

управления у него питаются от цепи сварочного тока и высокое напряжение в аппаратном ящике отсутствует. Электрическая схема полуавтомата А-547-р приведена на рис. 117. При сварке очень коротких швов и толщине металла менее 1 мм, а также при соединении с большими зазорами применяется электрическая схема, изображенная на рис. 117, б. Она отличается от схемы, данной на рис. 117, а тем, что вместо кнопки пуск в цепь обмотки возбуждения двигателя включается ножной выключатель (при постовой сварке).или тумблер (для передвижного поста).

Держатель облегченного типа полуавтомата А-547-р показан на рис. 118. Для устойчивого процесса сварки проволокой 0,5-1,2 мм необходима постоянная скорость подачи проволоки и постоянный вылет конца электрода. Постоянство скорости подачи проволоки обеспечивается подающим роликом без канавки, с мелкой тупой



12 13

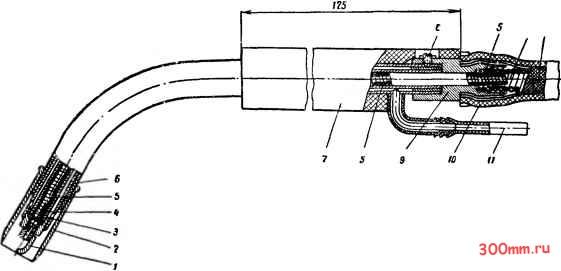

Рис. 118. Держатель полуавтомата А-547-р облегченного тип для проволоки 00,5-1,2 мм:

; - иакоиечиик, г-соп.по, 3 -отвср. 1 -е .4 i B4\f ы ггч1, -корпус держателя, 5-внутренняя спираль, 6 - резиновая изоляция, 7 - ручка держат я, а v юпцьп винт, S - концевая часть шлаига, ID - резиновая изоляция шланга, - газоподводящая трубка, 12 -i i. жпаи спираль, /3 -медиан оплетка, являющаяся проводником тока



Полуавтоматы для сварки

Конструкция

Проволока

Диаметр, мм

скорость поДачи.

MIMUH

Номииаль иый ток, а

Напряжение сети.

Расход углекислого газа.

А537

Институт электросварки им. Е. О. Патока

А547

То же

А547-Р

А607

1,6-2,5

0,8-1,2

0,8-1,0

1-1.2

1.3-1

1,6-4,1

при ПР- -бОо/о 600 а с водяным и 300 а с воздушным охлаждением

ПР-50 150

1,6-6,0

1,6-4,1

ПР-50% 150

ПР-50% 250

480-720

360-480

360-480

360-480
