ее разделяют с отходящими рельсовыми нитями изолирующими вставками.

Одиночные стрелочные переводы можно устанавливать на сопрягающихся кривых участках пути. При этом от кривой большего радиуса отклоняется боковой путь меньшего радиуса (рис. 48, б). Выпускают стрелочные переводы на сопрягающихся кривых радиусом 900/440 мм.

Двойные стрелочные переводы (рис. 48, в) разветвляют основной путь на три направления и состоят из четырех остряков и трех крестовин.

Перекрестный перевод (рис. 48, г) дает возможность перехода подвижного состава с одного пути на другой в обоих направлениях. Перевод имеет восемь остряков и четыре крестовины - две острые и две тупые. Двойные и перекрестные переводы устанавливают на станциях в стесненных местах.

Для автоматического привода стрелочных переводов используют электромагнитные импульсные реле, рассчитанные на переменный ток напряжением 16 В. Конструкции электромагнитных реле приведены в главе V.

В местах, где пути пересекаются между собой без перевода подвижного состава с одного пути на другой, устанавливают глухие пересечения (рис. 49) под прямым или острым углом. Такие пересечения состоят из четырех крестовин с контррельсами и соединительных путей. Крестовины разделены с отходящими рельсовыми нитями и соединительными путями изолирующими вставками.

Взаимное расположение стрелочных переводов и глухих пересечений образуют соединения путей, назы-

ваемые съездами. Съезды бывают обыкновенные (рис. 50, а), состоящие из двух одинаковых стрелочных переводов, перекрестные или двойные (рис. 50, б), представляющие собой сочетание двух стрелочных съездов и глухого пересечения между ними. Путь, на котором последовательно расположены стрелочные переводы, ведущие на параллельные пути, называется стрелочной улицей (рис. 50, в), которая объединяет группы путей одного назначения в парки.

Стрелочные переводы и пересечения можно изготовить в домашних условиях, используя готовые рельсы. Их изготовление может потребоваться при постройке макета, когда возникает необходимость установки нестандартного стрелочного перевода. Параметры элементов стрелочного перевода принимают в соответствии с нормами NEM 124, 127 и 310.

В качестве примера рассмотрим изготовление макета правостороннего стрелочного перевода для колеи 16,5 мм, с углом крестовины 15° и отклонением бокового пути по кривой радиусом 600 мм (рис. 51, а). Прежде всего из органического стекла, фанеры или аргиллита толщиной 5 мм вырезают основание балластной призмы стрелочного перевода (рис. 51, б), боковые грани стачивают под углом 60°, на основании вычерчивают оси путей и расположение шпал. Из органического стекла или полистирола толщиной 2 мм резаком нарезают полоски шириной 3 мм и обрезают их по длине шпал (рис. 51, в). Шпалы наклеивают на основание и согласно чертежу в них сверлят отверстия диаметром 1 мм для крепления рельсов. Затем шпалы окрашивают черной краской и создают имитацию балластной призмы, наклеивая на основание измельчен-

ную пробку. После высыхания клея удаляют частицы пробки с поверхности шпал и очищают пространство между третьей и четвертой шпа-ла.ми для переводной тяги.

Рамные рельсы, остряки, выполняемые в одно целое с соединительными путями, усовики и контррельсы делают из готовых прямых рельсов, изгибая их в соответствии с чертежом по шаблонам. Контррельсы также можно изготовить из металлической или пластмассовой пластины размером 23Х ЗХ 1,5 мм. У остряков стачивают сторону, прилегающую к рамному рельсу,- острие, а в подошве рамных рельсов делают соответствующие вырезы для плотного прилегания остряка. В конце острия и в корне к острякам припаивают пластины с отверстиями, служащие для шарнирного соединения с переводной тягой и корневого крепления (рис. 51, д). Сердечник крестовины собирают из двух обточенных отрезков рельсов, соединяя их пайкой.

При изготовлении усовиков и контррельсов, чтобы получить четкую линию изгиба, с внутренней стороны изгиба узким надфилем делают пропилы на половину ширины рельса. Детали стрелочного перевода, изготовленные из рельсов, крепят к шпалам при помощи скобок, изготовленных из проволоки диаметром 0,5 мм. В рельсах со стороны подошвы делают пропилы на /з высоты рельса, в которые вставляют скобки и припаивают (рис. 51, е). Скобки вставляют в отверстия, просверленные в шпалах, и загибают с нижней стороны основания. После сборки стрелочного перевода переводную тягу соединяют со стрелочным приводом. Для большего соответствия оригиналу электромагнитный привод можно

3-6056


Рис. 52. Ручной переводной механизм стрелочного перевода:

и -общий вид; б - со стрелочным фонарем; в - со стрелочным указателем

разместить на нижней стороне подмакетника, а снаружи сделать макет ручного стрелочного переводного механизма. Описание конструкции электромагнитных приводов для стрелочных переводов приведено в главе V.

Ручной стрелочный переводной механизм (рис. 52, а) состоит из станины, рычага переводного механизма и балансирного рычага с балансиром. На станине устанавливают стойку со стрелочным фонарем или стрелочным указателем (рис. 52, б, в), который при переводе остряков поворачивается на 90° и служит для определения положения стрелочного перевода. Макет ручного переводного механизма может быть не действующим - декоративным, его детали изготавливают из пластмассы и металла. Станину, рычаги и балансир окрашивают черной краской.



Часто при постройке макетов железной дороги в конструкцию готовых стрелочных переводов вносят некоторые доработки. Это заключается в переносе электромагнитного привода на нижнюю сторону подмакетника и устройстве снаружи ручного переводного механизма.

4. Инженерные сооружения

Нижнее строение пути включает комплекс грунтовых и искусственных сооружений, служащих основанием для верхнего строения. Грунтовые инженерные сооружения носят название земляного полотна и состоят из насыпей, выемок, водоотводных, укрепительных и защитных сооружений. К искусственным сооружениям относятся мосты, путепроводы, эстакады, виадуки, тоннели, трубы, подпорные стенки, противообвальные галереи и др. Инженерные сооружения являются неотъемлемой деталью любого макета железной дороги и воспроизводятся на нем в том или ином объеме в зависимости от тематики макета, его размеров и возможностей моделиста.

Насыпи и выемки сооружают при прохождении железнодорожного пу-


Рис. 53. Поперечные профили однопутной насыпи (а) и выемки (б)

ти по пересеченной местности. На рис. 53 изображены поперечные профили однопутной насыпи и выемки. Основные приемы изготовления пути, рельефа насыпей и выемок на макетах изложены в предыдущей главе, поэтому остановимся лишь на некоторых конструктивных особенностях этих сооружений. Основная площадка насыпи или выемки в натуре имеет ширину: для однопутных линий 5,5-7 м, для двухпутных - 9,6-11,1 м; на макете ширина основной площадки вычисляется переведением этих размеров в соответствующий масштаб. Крутизна откосов земляного полотна характеризуется отношением высоты откоса к его заложению; для макетов крутизна откосов может, быть принята 1:1.

Для предохранения земляного полотна от воздействия атмосферных осадков и отведения воды с основной площадки и откосов выемки устраивают кюветы или прямоугольные железобетонные лотки (рис. 54, а). В прошлом водоотводные лотки сооружали из дерева. Размеры кюветов в натуре (условные): глубина - 0,6 м, ширина по дну - 0,4 м; водоотводных лотков: глубина - 1 м, ширина - 0,6 м. Откосы земляного полотна защищают от воздействия атмосферных осадков, солнца, ветра, мороза, засеивая их травой и покрывая дерном. Лотки на макете изготовляют из целлулоида или тонкой фанеры, собирают и окрашивают серой краской под цвет бетона. Местами дно кюветов и лотков покрывают клеем и присыпают мелким речным песком, показывая заиленные участки.

После создания рельефа насыпей и выемок приступают к окончательной отделке их поверхностей. На откосах насыпей и выемок имитируют

травяной и земляной покров. Способы создания различных поверхностей при отделке макетов описаны в главе VIL

Перед береговыми устоями мостов и в местах возможного разлива паводковых вод для укрепления откосов насыпей от размыва производят каменное мощение (рис. 54, б). На макете такое мощение делают у основания откоса насыпи из песка крупностью частиц 3-5 мм или половинок гороховых зерен. Для макетов, выполняемых в масштабах 1:120 и 1:160, крупность песка для имитации каменной отмостки соответственно уменьшается. Песок или гороховые зерна приклеивают к поверхности макета клеем БФ2 и после высыхания открашивают серой масляной краской под цвет камня.

Искусственные инженерные сооружения - мосты, путепроводы,эстакады и виадуки - отличаются между собой главным образом своим назначением. Железнодорожные мосты возводят для преодоления водных препятствий. Они состоят из одного или нескольких пролетных строений и опор, подразделяющихся на береговые устои и промежуточные - быки. По длине мосты делят на малые (до 25 м), средние (25-100 м), большие (свыше 100 м) и внеклассные (более 600 м). По числу путей мосты бывают однопутные, двухпутные и многопутные. В зависимости от системы пролетных строений мосты делят на балочные, арочные и рамные (рис. 55). По материалу пролетного строения мосты подразделяют на металлические, каменные, бетонные, железобетонные и деревянные.

В зависимости от расположения железнодорожного пути относительно пролетного строения по высоте


Рис. 54. Водоотводной лоток (а) и мощеный откос (б)

различают мосты с ездой поверху, посередине и понизу. Наиболее распространены на железных дорогах металлические и железобетонные



Рис. 55. Типы мостов:

..... балочный; б - арочный металлический; в -

арочный бетонный; г - рамный (путепровод)

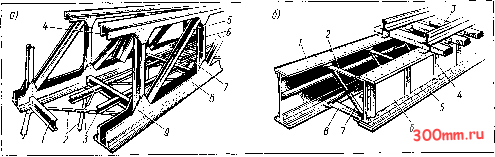

Рис, 56. Пролетные строения мостов; а - со сквозными фермами (с ездой понизу): / - поперечная балка; 2 - нижние связи; 3 - продольная .балка; 4 ~~ вер.хний пояс; 5 - раскос; 6 - стойка; 7 - мостовое полотно; 8 - нижний пояс; 9 - узел; б - со сплошными стенками: / - верхний пояс; 2 - верхняя распорка; 3-мостовое полотно; 4 - Уголок жесткости; 5 - нижний пояс; б - стенка; 7 - диагональ; 8 - нижняя распорка

МОСТЫ, опирающиеся на бетонные или каменные быки и устои. Деревянные мосты применяют как временные сооружения.

На модельной железной дороге воспроизводят макеты малых и средних мостов с металлическими пролетными строениями, бетонных, железобетонных, каменных и деревянных. С точки зрения моделизма наиболее простыми в изготовлении являются бетонные и железобетонные мосты. Макеты этих мостов можно изготовить из органического стекла или фанеры, поверхности деталей не требуют дополнительной обработки, а сходство с оригиналом достигается путем подбора соответствующего цвету бетона красителя. Более эффектно на макете выглядят металлические и деревянные мосты благодаря своей ажурной конструкции. Металлические мосты с пролетными строениями балочного типа могут быть со сквозными фермами (рис. 56, а) или сплошными стенками (рис. 56, б). Балочные пролетные строения со сквозными фермами имеют в качестве основных несущих элементов две главные фермы, состоящие из верх-

них и нижних поясов, соединенных между собой раскосами, подвесками, стойками. Главные фермы соединены между собой нижними и верхними связями и поперечными балками. Металлические пролетные строения со сплошными стенками устраивают с ездой поверху. Они состоят из двух главных балок, в состав которых входят стенки, пояса и связи между балками. Чертежи макетов этих мостов применительно к масштабу 1:87 приведены на рис. 57.

Макеты мостов изготовляют из металлических профилированных заготовок - уголков, тавровых и двутавровых профилей. Если строят макет моста клепаной конструкции, то на заготовках делают имитацию заклепочных соединений (см. главу X). Сборку пролетного строения со сплошными стенками начинают с соединения боковых стенок, которые делают из металлического листа толщиной 0,7-1 мм, с поперечными связями и распорками. Эти соединения выполняют на пайке. После этого на боковые стенки наклеивают или напаивают нижние и верхние пояса, уголки жесткости, монтируют про-

Ф 1 /


--n-.n.n.n.ri.nt77llll-l

-U.U.U.U.U.U-U:

15Ч50.7

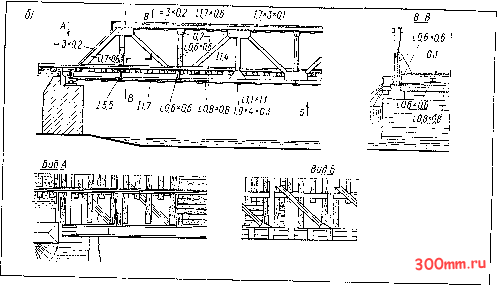

Рис. 57, Макеты металлических мостовых пролетных строений: а -со сплошными стенками; б - со сквозными фермами
