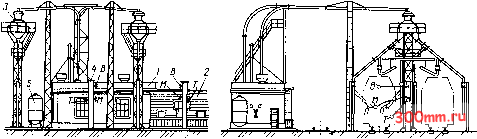

Рис. 122. Пункт экипировки тепловозов: / - пескосушилка; 2 - склад песка; 3 - пескораздаточный буикер; 4 - раздаточная колонка; 5 воздухосборник; М - масло; Т - топливо; Я - песок; В - вода

ва водоснабжения. На макете железной дороги эти устройства могут быть представлены водонапорными башнями и гидроколоннами. Водонапорные башни устанавливают в районе локомотивных депо, на узловых и промежуточных станциях, где производится набор воды паровозами. Существует много разновидностей водонапорных башен. В конце прошлого столетия большое распространение получили кирпичные водонапорные башни с деревянной верхней частью - шатром (рис. 123). В плане башня имеет восьмигранную форму. Изготовление макета такой башни начинают с каркаса, заготовки которого делают из органического стекла толщиной 5 мм. Отдельно делают все восемь стенок ствола и шатра, основания ствола и шатра; углы соединения стенок тщательно проверяют по шаблонам. На заготовках стен воспроизводят материал оригинала - кирпичную кладку и дощатую обшивку. Заготовки каркаса шатра можно оклеить березовым шпоном. После этого начинают сборку макета, приклеивая боковые стенки к основаниям. При изготовлении крыши сначала из кар-

тона делают выкройки, которые примеряют к шатру и используют как шаблоны для заготовок крыши.

Современные водонапорные башни имеют круглую форму в плане, шатровую или бесшатровую конструкцию; их строят из кирпича или монолитного железобетона. Изготовление макета такой башни значительно проще. Основные детали башни - ствол, шатер или бак - вытачивают из пластмассы на токарном станке. Кирпичные башни снаружи часто штукатурят, поэтому воспроизведение кирпичной кладки на такой башне не обязательно.

Для подачи воды в тендер паровоза на станционных и экипировочных путях устанавливали гидроколонны (рис. 124). При изготовлении макета гидроколонны постамент, противовес, опору стояка вытачивают на токарном станке из металла или пластмассы; стояк, хобот, штангу задвижки делают из проволоки соответствующего диаметра; воронку выгибают из тонкого металлического листа. Хобот гидроколонны должен поворачиваться вместе со стояком; нерабочее положение хобота - параллельное оси пути. Фо-

нарь гидроколонны по оси хобота имеет белые стекла, в поперечном направлении - красные. Постамент гидроколонны окрашивают в черный цвет, стояк в серый или серебристый, а хобот и воронку - в красный.

Кроме гидроколонн, в начале столетия на русских железных дорогах некоторое распространение получили настенные краны, представляющие собой прикрепленную к стене водонапорной башни трубу, сделанную по типу хобота гидроколонны и поворачивающуюся в горизонтальной или вертикальной плоскости. Водонапорные башни с настенными кранами располагали в непосредственной близости от станционных путей.

В пунктах оборота паровозов сооружали поворотные устройства - поворотные круги, треугольники, петли (рис. 125). Самыми простыми для моделистов поворотными устройствами являются поворотные петли и треугольники. На поворотной петле можно повернуть не только одиночный локомотив, но и поезд. Однако из-за малой площади, отводимой на макете под территорию депо, применить эти простые конструкции не всегда возможно. Поворотные круги занимают небольшую площадь, но довольно сложны по конструкции. Поворотный круг может служить не только для поворота, но и для постановки локомотивов в стойла веерного депо. Поворотный круг (рис. 126) представляет собой ферму, помещенную в котловане и вращающуюся вокруг вертикальной оси на 360°; на эту ферму устанавливают локомотив и поворачивают на любой угол. По конструкции фермы поворотные круги различают на круги с ездой понизу и с ездой поверху. Поворотный круг опирается на

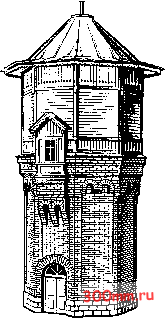

Рис. 123. Водонапорная башня

среднюю поворотную опору и на две кольцевые опоры, выполненные в виде катков, опирающихся на круговой рельс, уложенный в котловане круга. Круги небольшого диаметра


Рис. 124. Гидроколонны для снабжения паровозов водой; а - типа 1890 г.; б - типа 1936 г.; / ~ постамент; i - опора стояка; 3 - стояк; 4 - противовес; 5 - фонарь; б хобот; 7 - штанга задвижки; 8 - воронка




Рис. 125. Устройства для поворота локомотивов:

а - поворотный круг; б - треугольник; в - петля

поворачивали вручную. Для облегчения и ускорения поворота круги диаметром более 18 м делали с электроприводом. Изготовление макета поворотного круга во многом напоминает изготовление макета металлического моста балочного типа (см. главу И1), при этом используют те же материалы и технологические приемы сборки. Макет поворотного круга можно сделать действуюш,им. Для этого в подмакетнике размещают редуктор, передаточное отношение которого рассчитывают на скорость вращения круга 1-0,5 об/мин. Для привода поворотного круга может быть использован электродвигатель напряжением 12-16 В. С пульта управления поворотным кругом должно изменяться направление вращения круга и полярность напряжения подаваемого на рельсы 144

поворотного круга. Электрические схемы поворотных устройств рассмотрены в главе V.

Из сооружений вагонного хозяйства на макете железной дороги можно показать макет здания небольшого вагонного депо, имеющего прямоугольную форму и по своей конструкции и архитектуре напоминающего прямоугольное локомотивное депо. К основному зданию, в котором размещаются вагоноремонтный и малярный цехи, с одной или двух сторон примыкают служебно-быто-вые помещения, механический цех, колесо-тележечное отделение.

Особое внимание следует уделить художественному оформлению территории депо на макете. После того как изготовлены и расставлены на подмакетнике макеты зданий и устройств, воспроизводят фактуру поверхности земли на территории депо. Офактуривание поверхности производят небольшими участками. В районе угольного склада и угле-подающих устройств поверхность земли и железнодорожные пути обычно покрыты слоем мелкой угольной крошки. Поверхность подмакетника в этих местах покрывают клеем БФ2 и присыпают мелкодробленой угольной крошкой. После высыхания клея остатки угля удаляют щеткой или кистью. В местах pacf-положения устройств пескоснабжения поверхность подмакетника и пути присыпают мелким желтым песком на клеевую основу. В местах заправки локомотивов жидким топливом и смазочными материалами, на путях перед стойлами депо поверхность земли, как правило, сильно замазучена. Поверхность подмакетника в этих местах покрывают мелким речным песком крупностью частиц до 0,3 мм. После высыхания клея

поверхность окрашивают темно-серой и черной краской с маслянистым оттенком. Травяной покров земли на территориях депо почти не

встречается, слегка поросшими травой могут быть отдельные пути, предназначенные для отстоя резервных локомотивов или вагонов, ожидаю-

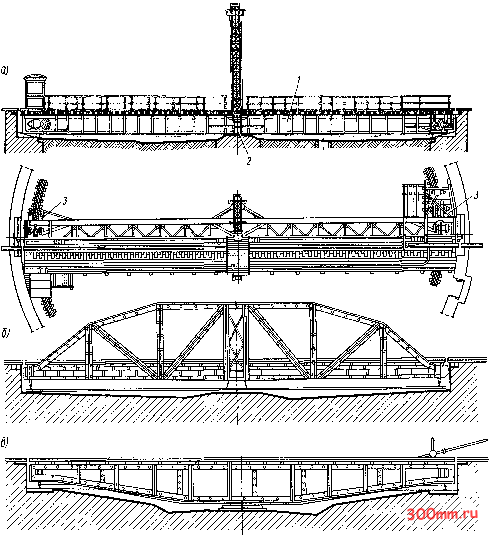

Рис. 126. Виды поворотных кругов:

а - диаметром 30 м; б - с ездой понизу; в - с ездой поверху; / - поворотная ферма; 2 - средняя опора;

3 - кольцевые опоры



щих ремонта, а также поверхность земли в отдалении от производственных площадок.

При окраске макета паровозного здания следует учесть, что стены депо только первоначально имели красно-коричневую, светло-голубую или светло-зеленую окраску; вскоре все здание приобретало серый оттенок от дыма и копоти работающих паровозов. Серой гуашью подкрашивают верхнюю часть сводов ворот паровозного здания - воспроизводят следы копоти от въезжающих паровозов.

Кроме подбора окраски, очень важно правильно расставить на макете депо модели подвижного состава, так чтобы это воссоздавало картину выполняемой работы. В нескольких стойлах депо и на экипировочных позициях должны стоять модели локомотивов, а около них - фигурки рабочих в позах, соответствующих характеру выполняемых работ. На одном из тупиковых путей можно расставить отдельные ведущие и бегунковые колесные пары локомотивов, тендерные тележки, отцепленный от паровоза тендер, на путях топливного склада поставить несколько полувагонов с углем или цистерн.

Перед макетом здания вагонного депо следует поставить несколько моделей пассажирских и грузовых вагонов различных типов, вагонные тележки и колесные пары.

3. Здания и сооружения

для oiciifMiHBaHMa пассажиров и переработки грузов

Для производства грузовых операций и обслуживания пассажиров на железнодорожных станциях име-

ются комплексы здании и сооружений, являющиеся неотъемлемой частью любого макета железной дороги.

В зависимости от размеров пассажирской работы вокзалы подразделяют на внеклассные, I, II, III, IV классов; на небольших остановочных пунктах и пригородных платформах для укрытия пассажиров, ожидающих поезд, делают павильоны или крытые платформы. Моделисты чаще всего делают макеты пассажирских зданий II, III и IV классов, потому что здания внеклассных вокзалов или I класса имеют очень большие размеры и их трудно разместить на небольшом комнатном макете. Исходным материалом для изготовления макета должен служить чертеж, фотография или рисунок, из которых были бы видны объемно-планировочные решения и архитектурные особенности здания. Как уже говорилось выше, на выбор здания влияет общая тематика макета. В прошлом при постройке железных дорог русскими архитекторами были осуществлены идеи создания архитектурного единства железнодорожных зданий, в частности в архитектуре вокзалов. Единство стиля вокзалов было осуществлено на первой в мире крупной железной дороге - Петербурго-Московской. Единство архитектурной мысли также было осуществлено в пассажирских зданиях бывшей Казанской железной дороги академиком А. В. Щусевым, Московско-Окружной - архитектором Н. В. Морковниковым, на бывшей Рязано-Уральской, Одесской, Юго-Западной железных дорогах и теперь осуществляется на строящихся железных дорогах страны.

Прежде здания вокзалов строили из кирпича или дерева; кирпичные

здания иногда штукатурили, поверхность их стен имела розовую, светло-голубую, светло-зеленую или желтую окраску; выступы стен, обрамления оконных и дверных проемов были белыми. Деревянные здания окрашивали желтой, коричневой или зеленой краской. На рис. 127 показано несколько типов пассажирских зданий бывшей Рязано-Уральской железной дороги. Здания подобной архитектуры имели большое распространение на железных дорогах центральной части России и многие из них сохранились до наших дней.

Архитектура современных вокзалов отличается прямолинейностью, строгостью форм; входная часть вокзала со стороны привокзальной площади часто выражается большой площадью остекления, что раскрывает пространства вестибюля (рис. 128). Пассажирские здания строят из сборных железобетонных конструкций или кирпича, наружние стены оштукатуривают или облицовывают силикатным кирпичом, панелями из отделочного камня.

На пригородных остановочных пунктах обычно устраивают неболь-

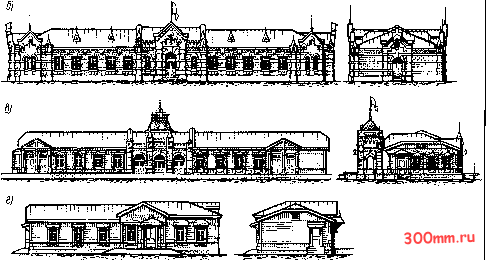

Рис. 127. Пассажирские здания бывшей Рязано-Уральской дороги; а, б - кирпичные; в, г - деревянные
