Рис. 128. Макет современного пассажирского здания

шие помещения для служебного персонала, продажи билетов и помещения для защиты от непогоды пассажиров, ожидающих поезд, в виде остекленных, открытых павильонов (рис. 129).

По расположению относительно железнодорожных путей здания вок-

залов бывают бокового, островного и смешанного типов. Для перехода пассажиров от вокзала на промежуточные платформы на станциях устраивают переходы в уровне путей, тоннели и надпутные переходные мосты. Для обеспечения безопасности пассажиров и движения поездов на

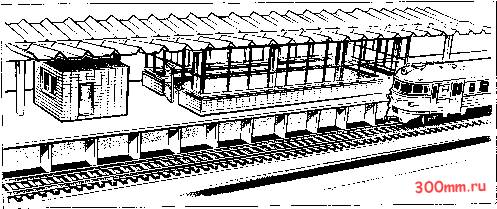

Рис. 129. Пригородный пассажирский павильон

участках с интенсивным движением переходы в уровне путей заменяют тоннелями и надпутными переходными мостами. Переходы в уровне путей делают в виде деревянных настилов или асфальтированных дорожек. На макете их легко можно изобразить из дерева или органического стекла. Переходные тоннели на макете не наглядны, гораздо интереснее выглядят надпутные пешеходные мосты (рис. 130). Ранее надпутные пешеходные мосты сооружали из металла, в настоящее время их строят из сборных железобетонных конструкций. Стойки-опоры переходных мостов ставят в междупутье или на платформах. Изготовление макета железобетонного надпутного пешеходного моста не представляет особых трудностей - все его детали изготавливают из органического стекла и склеивают. Окрашивают макет моста светло-серой краской под цвет бетона. Макет металлического надпутного пешеходного моста изготавливают так же, как и макет железнодорожного моста (см. главу П1), из металлических профилированных заготовок. Частично можно использовать профилированные рельсы, потому что их часто при-

меняли при постройке настоящих переходных мостов. Окрашивают металлические пешеходные мосты в коричневый цвет.

Для удобства посадки и высадки пассажиров на станциях и остановочных пунктах сооружают платформы (рис. 131) высокие и низкие, т. е. высотой 1100 и 200 м от головки рельса. Ширину пассажирских платформ делают от 3 до 6 м. Высокие платформы сооружают на больших пассажирских станциях и на участках с интенсивным пригородным движением. Макет железобетонной высокой платформы изготавливают из органического стекла, верхнюю часть платформы окрашивают темно-серой краской под цвет асфальта. При выборе типа платформы следует учесть, что до введения современного подвижного состава - цельнометаллических пассажирских вагонов и моторвагонных пригородных поездов - имевшиеся в эксплуатации пассажирские вагоны бьши приспособлены для посадки пассажиров только с низких платформ. Такие платформы с дощатым настилом на деревянных столбах строили на железных дорогах в начале века (рис. 132). На макете настил дере-


J20U


Рис. 130. Железобетонный пешеходный надпутный мост

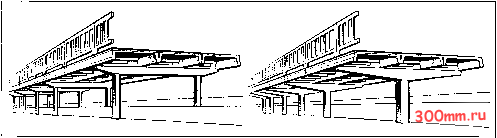

Рис. 131. Высокие пассажирские платформы из железобетонных конструкций

4


VAi- у J Л> /Л


Рис. 132. Низкая пассажирская платформа


Рис. 133. Сооружения грузового хозяйства:

а - пакгауз; б - крытая платформа; в - площадка

вянной платформы можно сделать, расчертив лист органического стекла на параллельные полоски, имитирующие доски, или оклеив пластмассовую заготовку узкими полосками деревянного шпона. Столбы делают из пластмассы или дерева, а ограждение склеивают из полосок полистирола. Низкие платформы также делали на земляном основании без настила, а верхнюю часть их засыпали щебнем на песчаной подушке или бетонировали; стенку платформы, обращенную к пути, выкладывали из камня. Для защиты пассажиров от атмосферных осадков на больших станциях над платформами делают крыши, опоры крыш устраивают с одним рядом столбов по оси платформы или с двумя рядами - по краям.

Сооружения грузового хозяйства в зависимости от условий хранения и вида груза подразделяют

на закрытые, полузакрытые, имеющие крышу, опирающуюся на стойки, но не имеющие стен, а также на крытые и открытые платформы - площадки. На рис. 133 показаны характерные для железных дорог дореволюционной России деревянные сооружения грузового хозяйства. Длина каждого сооружения соответствовала постановке не менее двух-трех двухосных вагонов. На станциях, не производящих больших грузовых операций, строили крытые и открытые платформы. Закрытые склады-пакгаузы подобной архитектуры строили также из кирпича или камня. Деревянные склады и платформы окрашивали светло-коричневой или коричневой краской, кирпичные стены оштукатуривали.

В настоящее время значительно возросшие объемы перевозок потребовали сосредоточения грузовых операций на крупных станциях, где про-

Вид А

2i000

9050

30000


Рис. 134. Прирельсовый склад из железобетонных конструкций



цессы погрузки и выгрузки максимально механизированы. Все большее распространение получают перевозки грузов в большегрузных контейнерах. Макет современной грузовой станции с действующей контейнерной площадкой занимает большую площадь и эффектно выглядит на большом выставочном макете железной дороги. Для макета железной дороги, сооружаемого в домашних условиях, можно рекомендовать макет небольшого прирельсового склада из железобетонных конструкций (рис. 134).

Изготовление макетов сооружений грузового хозяйства не требует каких-либо особых приемов, их можно изготовить, пользуясь приведенными выше рекомендациями. На макете грузовой станции можно расставить модели грузовых автомобилей, фигурки рабочих, занятых погрузкой или выгрузкой различных грузов, макеты контейнеров, ящиков, мешков, катушек с кабелем, штабеля бревен, досок и многое другое, что можно увидеть, побывав на грузовом дворе железнодорожной станции.

на макете

К прочим зданиям, воспроизводимым- на макете железной дороги, можно отнести здания сигнализации и связи, станционного и путевого хозяйства и др. Макеты этих зданий не имеют особых конструктивных сложностей и поэтому их можно изготовить, внимательно изучив рекомендации, приведенные выше. Однако следует кратко рассмотреть назначение этих зданий, что поможет правильно расположить их на макете. 152

Для управления движением поездов и маневровой работой, размещения устройств электрической и диспетчерской централизации, путевой автоблокировки и связи на станциях и линиях имеются посты: исполнительные и распорядительные, электрической централизации (ЭЦ) и горочные. На железнодорожных линиях с полуавтоматической блокировкой и механической централизацией стрелками и сигналами управляют с постов, размещенных в специально оборудованных зданиях. На станциях с большим количеством стрелок и сигналов сооружали распорядительный и несколько исполнительных постов. На небольших станциях управление стрелками и сигналами объединялось на одном распорядительно-исполнительном посту. Здания постов располагали в районе стрелок. В основном строили их двухэтажными; характерной особенностью являлось наличие на верхнем этаже большого балкона, защищенного козырьком (рис. 135). В настощее время при широком внедрении автоблокировки и электрической централизации стрелок и сигналов эти посты упраздняют, а здания приспосабливают для хозяйственных нужд.

На современных магистральных линиях, оборудованных автоблокировкой, для управления движением поездов сооружают посты электрической централизации (рис. 136); размещают их в одном из концов станции в районе стрелок. Здание поста имеет ряд помещений производственного назначения; на верхнем этаже располагают помещение аппаратной, обычно имеющее большую площадь остекления. Здания постов ЭЦ сооружают из кирпича или бетонных блоков. Для управления

небольшим количеством стрелок строят одноэтажные посты электрической централизации.

На сортировочных горках для управления маневровыми работами при формировании поездов имеются горочные посты (рис. 137), которые бывают двух- или трехэтажные; на больших сортировочных станциях устанавливают несколько таких постов: на вершине горки - распорядительный и ниже исполнительные. На верхнем этаже поста располагают аппаратную, остекленная часть которой для лучшей видимости и устранения отражения движущихся вагонов имеет наклонные стекла или форму многогранника.

При изготовлении макета поста электрической централизации и горочного поста в масштабе 1:87 или 1:120 окна аппаратной можно делать из прозрачного материала, а внутри установить табло с подсветкой, на котором схематично изобразить путевое развитие и показания сигналов.

Для рабочих, занятых на текущем содержании участка пути, в полосе отвода на перегонах ранее строили линейно-путевые здания (ЛПЗ) с


Рис. 135. Распорядительно-исполнительный пост

жилыми, служебными помещениями и надворными постройками (рис. 138). Эти здания частично сохранились до настоящего времени. Однако с развитием механизации работ по ремонту и текущему содержанию пути служебно-технические, бытовые и жилые здания для работников путевого хозяйства теперь сосредоточивают на станциях. Здания, подобные ЛПЗ, могут быть расположены
