пруда. Можно применить органическое стекло толщиной 3 мм, в горячей воде оно становится мягким, эластичным, а после остывания сохраняет заданную форму. Воспользовавшись этим свойством, заготовку в размягченном состоянии следует несколько раз согнуть и выпрямить в разных местах. Остаточные следы изгибов образуют на поверхности неровности и чуть заметную разницу толщины. В целом заготовка должна сохранить общую плоскостность. Подобрав подходящий кусок стекла, на листе картона вычерчивают контур берегов будущего озера. Затем по его контуру вырезают в картоне окно , которое является шаблоном для изготовления дна озера. Полученный шаблон укладывают на подмакетник в месте, где должно быть озеро. Ориентируя положение шаблона в наиболее удобном направлении, на макете карандашом очерчивают контур озера. Полученный контур представляет собой дно озера, которое теперь следует расписать водорастворимыми красками и создать иллюзию глубины. Середина должна иметь наиболее глубокий по цвету черно-сине-зеленый оттенок, который к краям, т. е. ближе к берегам, постепенно высветляется до светло-голубого или светло-зеленого оттенка. Переход цвета от середины к краям должен быть постепенным, без резких границ. К стеклу приклеивают картонный шаблон. После полного высыхания краски и клея стекло укладывают, совмещая контур шаблона с контуром дна. В местах, которые будут скрыты берегом, между стеклом и подмакетником устанавливают несколько резиновых прокладок, образующих небольшое пространство между стеклом и рисованным дном. Стекло прикрепляют

к подмакетнику при помощи шурупов и металлических уголков-лапок. Чтобы стекло не лопнуло, между. ним и уголками нужно проложить резиновые прокладки. Картонный шаблон, приклеенный к стеклу, показывает линию берега. Берега озера нельзя делать методом папье-маше. Лучше взять кусок древесностружечной плиты и выпилить отверстие по шаблону озера. Затем нужно совместить вырез плиты с шаблоном, наклеенным на стекло, и разметить на плите места, где должен быть обрывистый берег, а где пологий. При помощи стамески и деревянной киянки, уложив плиту ДСП на столе, делают грубые сколы верхней грани плоскости выреза. Сколы ДСП имеют фактуру, очень пригодную для имитации отлогих берегов. Линии соединения берега с поверхностью стекла можно офактурить песчаной присыпкой на нитроклее. Древесностружечную плиту после обработки стамеской и напильником укрепляют к подмакетнику (рис. 155, а). Укрепив на макете берега озера, связывают окружающий рельеф с линией берега, наклеивая матерчатые полоски и бумажные отрезки к наружным краям плиты и прилегающим участкам рельефа. При помощи песчаной присыпки можно добиться естественного перехода от воды к 6epefy с отмелями, пляжем и обрывистыми берегами. После высыхания клея песок желательно подкрасить темперой желтого оттенка. На поверхность стекла можно нанести тонкий слой прозрачного нитро-клея и до того, как он подсохнет, кистью сделать полосы и неровности, имитирующие водную поверхность. Рекомендуется предварительно сделать пробу на обрезке стекла.

Глубину озера можно имитировать

иначе, создав под поверхностью стекла действительную глубину (рис. 155,6). Для этого в подмакетнике делают вырез по контуру озера. Из металлической эластичной сетки делают неровную полусферу и укрепляют с нижней стороны выреза озера. Затем сетку офактуривают гипсовой кашицей, замешанной на обычном клейстере из крахмальной муки. После того как гипс высохнет, образовавшееся дно озера следует расписать темперой. Самую глубокую часть нужно сделать темнее, по мере уменьшения глубины цвет поверхности высветляется. В остальном все делается так же, как и в предыдущем варианте. На дне такого водоема можно воспроизвести подводные растения. Вдоль определенных участков берега можно изобразить ряску - поверхностное водяное растение. Для этого торцом жесткой кисти на поверхность стекла наносят зеленую краску. Правдивость впечатления от такого озера во многом зависит от того, насколько художественно (живописно) будет сделана подводная часть и стык поверхности воды с линией берега, которую лучше всего сделать с использованием той же песчаной присыпки и нитроклея.

Хорошие результаты можно получить, имитируя текущую воду кусочками органического стекла. Для каждого участка стекающего ручья делают свою деталь: либо спадающая вода - водопад, либо поверхность озерца, либо текущая вниз вода. Каждый отрезок оргстекла точно подгоняют к своему участку ручья . При этом следует помнить, что оргстекло хорошо гнется в горячей воде. Затем при помощи грубых и мелких напильников поверхностям отрезков придают волнистую форму.

Рис. 155. Имитация водоемов на макете: а - озеро на плоскости; б - озеро с эффекто.м глубины; в - русло реки

Окончательную отделку каждой детали производят на полировальном круге с добавлением полировочных паст. Готовые детали наклеивают в соответствующие участки русла и склеивают между собой густым раствором оргстекла в дихлорэтане. Создавая такой ручей , желательно иметь фотографию текущего ручья, она подскажет естественную форму водяного потока в застывшем, зафиксированном виде.

Применяя несложные устройства световых эффектов, можно получить на макете иллюзию текущей реки. Для этого поверхность воды изготавливают из стекла, окрашенного снизу в сине-голубые прозрачные, но достаточно глубокие по тону цвета. К этому стеклу снизу прижимают промасленную кальку с помощью дополнительного второго стекла. Русло реки не должно иметь крутых поворотов. Под стеклами в начале и в конце русла устанавливают два

валика. Один из них вращается при помощи электродвигателя через замедляющий редуктор. На валики натягивают ленту из темного полупрозрачного пластика с небольшими прорезями. Под лентой размещают несколько лампочек, окрашенных в цвета сине-зеленых и светло-голубых оттенков. Яркость лампочек нужно подбирать опытным путем. При движении ленты от горящих лампочек на стекле будут перемещаться световые блики. Сменяя друг друга и двигаясь в одном направлении, они создадут иллюзию течения.

Макетируя реку, нужно помнить и о том, что один из ее берегов, в зависимости от направления изгиба русла, бывает низким намывным; другой, который постоянно находится под воздействием воды,- высоким, обрывистым, он постепенно подмывается и разрушается. Эти особенности должны быть отражены на макете (рис. 155, в).

Для изображения небольшого водопада или ниспадающего ручья можно воспользоваться гранулами прозрачного полистирола. Будучи растворенным в нитрорастворителе, они дают прозрачную, легко текучую массу, остается только вылить ее в ниспадающее русло ручья и дождаться, когда полистироловая масса затвердеет.

В определенных местах макета прокладывают проселочные и шоссейные дороги. Чтобы сделать на макете проселочную дорогу, связывающую селение с полем, с шоссе или с полустанком, приготавливают смесь гипса и клея чуть гуще сметаны и мягким шпателем наносят на поверхности рельефа по линии будущей дороги. Толщина слоя не должна превышать 1-2 мм. Вслед за этим при помощи модели автомо-

биля соответствующего масштаба на гипсово-клеевой смеси несколько раз прокатывают колею проселочной дороги по всей ее длине. Чтобы колея не была на всем протяжении однообразной, в некоторых местах она может раздваиваться, образуя разъезды, где-то в низине она может быть глубже, чем в остальной ее части, а на каком-то высоком участке может быть хорошо накатанной и т. д. Той же гипсовой кашицей сглаживают граничащие участки поля и дороги. Поверхность дороги тонируют темперными красками серо-охристого тона, близкого цвету земли. Глубокие рытвины на дороге после высыхания краски можно частично заполнить прозрачным нитроклеем, который создаст подобие застоявшейся воды.

При воспроизведении на макете асфальтированных дорог (шоссе) из картона вырезают полосы, равные ширине дороги и соответствующие ей в плане. Длину полос желательно делать максимально большой, чтобы избежать лишних стыков. Картонные полосы наклеивают на подмакетник или на поверхность подготовленного рельефа насыпи или выемки. Стыки картонных полос проклеивают тонкой материей или марлей. Боковые пустоты заклеивают так же, как и на макетах железнодорожной насыпи. После того как клей просох, площадку шоссейной дороги густо смазывают гипсово-клеевой кашицей. С обоих краев дороги слой кашицы наносят гуще. Это дает возможность сделать водоотводные кюветы, которые являются неотъемлемой частью шоссейной дороги. Гипсовую кашицу следует замесить на Бустилате или чуть разжиженном столярном клее с добавлением серой гуашевой краски.

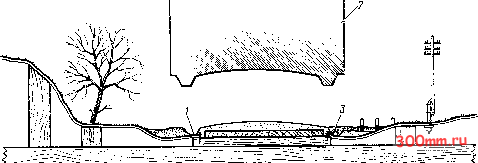

Рис. 156. Разрез шоссейной дороги: / - кювет; 2 - шаблон; 3 - водоотводная труба

Гипс можно заменить цементом в смеси с Бустилатом . Фактура этой смеси очень похожа на настоящий асфальт, однако смесь получается очень хрупкой и тяжелой. В этом случае основание дороги лучше сделать не из картона, а из тонкой фанеры, жестко соединив ее с опорными узлами подмакетника. При замешивании кашицы в нее добавляют порошковую черную краску в количестве, достаточным для получения темно-серой массы. Поперечный профиль шоссе формируют при помощи металлического шаблона (рис. 156). Плавно с равномерным нажимом шаблон продвигают вдоль дороги. В профиле шаблона по краям предусмотрены выступы, которые при протягивании его вдоль дороги создают по обочинам углубления, имитирующие водоотводные канавы. В местах, где к шоссе будут примыкать проселочные дороги или другие участки шоссе, в кювете укладывают водоотводные трубы. Когда верхнее покрытие высохнет, откосы кюветов и прилегающие к дороге

участки рельефа смазывают клеем и присыпают пылевидными древесными опилками, окрашенными в различные оттенки зеленого цвета. Эта присыпка создает имитацию травы на обочине и в водоотводных канавах. Дорога будет выглядеть еще естественнее, если ее края, прилегающие к кюветам, будут присыпаны крупой - раздробленными рисовыми или пшенными зернами, имитирующими булыжник и гравий.

На шоссейной дороге можно установить дорожные знаки, которые легко изготовить таким же способом, как и сигнальные знаки (см. гл. IV). На поворотах шоссе нужно установить ограничительные столбики, которые можно сделать из проволоки. Оживят дорогу и пейзаж телеграфные столбы, установленные по краям дороги.

1ветввая

гонаяьнвсть макета

Общий цветовой колорит макета, его цветовая тональность зависят от времени года, изображаемого на ма-

кете. Каждое из времен года отличается в природе своей цветовой гаммой, насыщенностью и разнообразием красок. Приступая к работе над пейзажной частью макета, любитель должен определить конкретное время года. Станет ясно, какими должны быть деревья, характер их кроны, цвет листвы; появятся конкретные решения обстановки на поле, лугу, у озера.

Для получения пространственного эффекта на макете можно воспользоваться способами, к которым прибегают в изобразительном искусстве. Эффект глубины в живописном произведении дает линейная перспектива, т. е. постепенное уменьшение одинаковых предметов с удалением от глаз наблюдателя. Следующий путь передачи пространства заключается в эффекте воздушной или тональной перспективы, который проявляет себя наличием воздушной дымки. Цвет удаленных предметов мы воспринимаем не таким, каков он на самом деле, а с поправкой на воздушную среду. Природа научила человека яркие, сочные краски воспринимать как близкие, первопла-новые, а разбеленные, высветленные цвета - как удаленные. Эффекты линейной и воздушной перспективы необходимо использовать при создании ландшафта макета, однако в той мере, которая соответствует условиям его демонстрации дома. Как правило, домашние макеты рассчитаны на рассматривание их с одного-двух соседних направлений. Поэтому для усиления впечатления глубины и удаленности предметов, находящихся на заднем плане макета, можно использовать прием создания искусственной линейной перспекти-

вы. Это значит, что для макета масштаба 1:87, предметы, расположенные на переднем плане, должны соответствовать основному масштабу, предметы второго плана выполняют в масштабе 1:120, а более удаленные - в еще более мелком масштабе. Искусственно уменьшенные детали макета на заднем плане не должны сочетаться с элементами железной дороги, чтобы не бросалась в глаза их несоразмерность. Участки железной дороги на заднем плане лучше сделать скрытыми от глаз наблюдателя. Использование приема искусственной линейной перспективы выполняют в сочетании с эффектом тональной перспективы. Предметы, расположенные на задних планах макета, должны иметь более спокойную окраску. Фон макета рисуют также с учетом линейной и тональной перспективы. Он не должен давить своей броскостью и сочностью красок, непомерным обилием подробностей, так как естественная природа показывает удаленные предметы без детализации, без присущего им яркого цвета, свойственного им при наблюдении с близкого расстояния.

Залогом успеха в создании гармоничного и естественного макета, в котором главным действующим лицом является железная дорога, 1М0жет быть только пристальное изучение природы, природных явлений и их законов, связанных с восприятием всех элементов окружающей действительности. Создавая макетный ландшафт, любитель в меньшей степени проявляет себя как моделист, но в значительной мере становится художником, предлагая зрителю своими глазами увидеть пейзаж, предложить свое мироощущение.

Глава VIII

1. Подвижной состав

Подвижной состав железных дорог состоит из локомотивов, вагонов,. моторвагонных поездов и моторных вагонов. Локомотивы и моторвагон- ные поезда представляют собой тяговый подвижной состав. В зависимости от типа силовой установки локомотивы разделяют на электровозы, тепловозы, газотурбовозы, паровозы, а моторвагонные поезда - на электро- и дизель-поезда. По роду выполняемой работы локомотивы подразделяют на пассажирские, грузовые и маневровые; моторвагонные поезда используют для пассажирских перевозок. Оборудование электровозов и тепловозов может быть размещено в одном или нескольких кузовах (секциях), поэтому существуют одно-, двух-, трех- и четырехсекционные локомотивы. В зависимости от количества и расположения движущих и поддерживающих осей ходовой части локомотивы классифицируют по осевым характеристикам типам. Каждому вновь построенному типу локомотива или моторвагонного поезда присваивают наименование или, как принято говорить, серию .

Электровоз (рис. 157) представляет собой локомотив, работающий при помощи электрической энергии, подводимой к нему от тяговых подстанций по контактным проводам.

подвешенным вдоль железнодорожных путей. Получаемая электрическая энергия в тяговых двигателях преобразуется в механическую, которая приводит электровоз в движение. На наших железных дорогах работают электровозы постоянного тока напряжением 3000 В и переменного тока напряжением 25 ООО В. Электровоз состоит из кузова, экипажной части и электрооборудования. Кузов электровоза служит для размещения электрического оборудования и вспомогательных машин. По концам кузова односекционного электровоза расположены кабины управления, на двухсекционных электровозах предусматривается по одной кабине в голове секции. На крыше кузова смонтированы токоприемники, высоковольтное оборудование, воздушные резервуары. Кузов опирается на экипажную часть, состоящую из двух двухосных или трехосных тележек с рессорным подвешиванием и тормозным оборудованием. На тележках установлены тяговые электродвигатели. Электровозы имеют высокие экономические показатели и ряд технических преимуществ по сравнению с другими видами локомотивов - прежде всего это высокая надежность и возможность сосредоточить большую мощность в одном электровозе. В настоящее время на железных дорогах СССР электровозами выполняется
