Берлин. Теперь паровоз С017-1613 стоит на почетной стоянке у депо Нижнеднепровск-Узел (рис. 11,6).

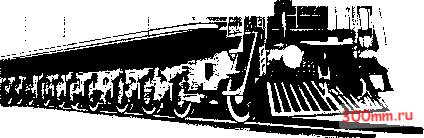

У станции Ховрино в Москве на вечной стоянке находится первенец советского тепловозостроения- тепловоз Щ 1 конструкции Я. М. Гаккеля, построенный в 1924 г, по прямому указанию В. И. Ленина (рис. 12, а).

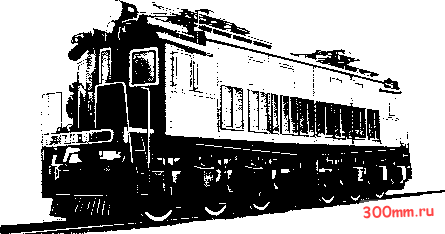

В депо Хашури поставлен на вечную стоянку электровоз ВЛ19-01 (рис. 12,6), построенный к XV годовщине Великой Октябрьской социалистической революции. В тот далекий год он положил начало большому семейству советских электровозов, на кузовах которых начертаны буквы ВЛ , что означает Владимир Ленин - в память и в знак высокого уважения и признательности великому вождю трудящихся, основоположнику электрификации страны.

Живые памятники истории, поставленные на пьедесталы, являются зримыми и ощутимыми полпредами истории техники, истории нашего государства, рассказывающими потомкам о прошлом нашей

страны. Процесс сохранения исторической железнодорожной техники продолжается и все больше энтузиастов, в том числе и молодежи, включается в эту благородную работу.

Воссоздать в миниатюрных моделях-копиях историю русских и советских железных дорог - интереснейшая задача. Конечно, один человек, пусть даже одержимый, не сможет осуществить ее. Однако коллективу любителей-моделистов такая задача под силу. При этом каждый сможет выбрать для копирования тот натурный образец, который соответствует его желаниям и симпатиям. Собранные на одной выставке эти модели-копии могли бы стать своеобразными пропагандистами истории отечественных железных дорог.

Подводя итоги этой главы, можно с уверенностью сказать, что железнодорожный моделизм, помимо технических знаний, развивает чувство гордости за историю отечественной техники, расширяет кругозор, воспитывает любовь к Родине.

Рис. 12. Первые советские локомотивы

Глава II

ПОСТРОЕНИЕ МАКЕТА ЖЕЛ1

1. Условия размещения макета

Моделист начинается во многих из нас с того момента, когда куплен первый комплект миниатюрной железной дороги. Поезд, как настоящий, движется по рельсам, а вслед за ним и наше воображение: мерцают огни светофоров, видится здание вокзала и хорошо знакомая железнодорожная атмосфера... Постепенно, но настойчиво фантазия оформляется в окончательное решение - соединить этот миниатюрный поезд со станционными постройками, пейзажем, рельефом местности и т. д. на небольшой стационарной установке - макете.

Постройка макета железной дороги - кропотливая работа, связанная с определенными трудностями, одна из которых возникает сразу, как только у любителя появилась мысль соорудить его. Ведь устроить макет надо в таком месте, чтобы не стеснить привычной жизни, сложившейся дома. Наиболее полно может отвечать интересам любителя макет, на котором будут расположены достаточно длинные пути между станциями, а станции иметь путевое развитие. Такой макет позволит воспроизвести движение грузовых и пассажирских поездов, а также одновременно и независимо от их следования производить маневры на станциях.

Приступая к постройке макета железной дороги, каждый моделист должен принять в качестве обязательных требования, соблюдение которых обеспечит наиболее безотказную его работу и сохранность. Эти требования таковы. Место, куда будет убираться макет, должно быть сухим, без химических выделений, защищенным от пыли и солнечных лучей; изменение температуры окружающей среды не должно превышать 4-5° С. Желательно, чтобы весь макет убирался в одно место и был обеспечен удобный к нему доступ.

Удобно хранить макет между большим шкафом и стеной комнаты. Отодвинув шкаф от стены на 250 мм (это расстояние следует считать минимальным) и установив вверху между шкафом и стеной ограничительные бруски, можно получить пространство, хорошо защищенное от воздействия случайных толчков, излишнего света. На бруски и часть шкафа сверху можно положить фанерный щит, а проемы по бокам закрыть занавесками, которые должны хорошо сочетаться с окружающей обстановкой и цветом стен. Таким образом, получается защищенное от пыли и посторонних воздействий пространство, которое относительно легко скроется в интерьере (рис. 13, а). После этого можно приступать к сборке рамы

подмакетника, одновременно решив способ выдвижения макета из-за шкафа и перевода в горизонтальное рабочее положение. В вертикальном положении макет можно устанавливать на невысокую, длинную платформу на роликах и на ней выкатывать из-за шкафа и также убирать его обратно. В рабочем положении макет можно устанавливать на раздвижном столе, на откидных или привинчивающихся опорах, одну сторону рамы подмакетника можно подвешивать на закрепленные в стене крюки. При такой схеме размещения рама подмакетника должна быть жестко собрана, не давать перекосов во время перемещения, иначе все рельсовые, электрические соединения, швы рельефа быстро придут в негодное состояние. Убирая макет.

его следует закрывать полиэтиленовой пленкой для защиты от проникновения пыли, которая нарушает токосъем с рельсов и портит общий вид макета.

Макет можно сделать сборным, соединяемым из двух - четырех отдельных частей, которы.м легче найти в квартире место для хранения. Разборный подмакетник имеет ряд достоинств, состоящих в том, что постройку макета можно производить раздельно на каждой составной его части, не занимая много места. Такой макет легко транспортировать, что особенно важно, если автор участвует в выставках и соревнованиях. При постройке макета на разборном подмакетнике особое внимание следует уделять точности разметки рельсовой схемы, тщательно подго-

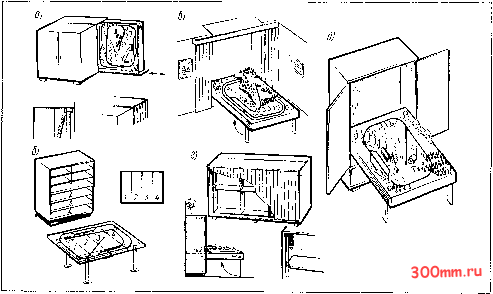

Рис. 13. Схемы размещения макета: -за шкафом; б-убираемого в шкаф; в - в стенной нише; г - откидной в специальном шкафу;

<? - в двустворчатом шкафу

няя рельсовые разъемы к стыкам подмакетника. Отдельные составные части подмакетника должны хорошо состыковываться при помощи болтов и направляющих штырей. В местах соединения соседних частей подмакетника рельсовые пути нужно укладывать под прямым углом к линии стыка, так как при этом соединение рельсов будет наиболее надежным.

На рис. 13, б изображен макет, разбираемый на четыре составных элемента. На этом рисунке не изображены двери шкафа, приспособленного для хранения макета, так как вместо них можно использовать шторы. Для подмакетника такой конструкции потребуются козлы-подставки, которые должны иметь сверху два продольных горизонтальных несущих бруска, обеспечивающих жесткую опору составных частей. Козлы-подставки следует делать разборными и хранить их в одном из отделений шкафа. Некоторыми недостатками разборного макета является наличие швов по линиям стыков и большое число разъемных электрических соединений.

Наиболее прост вариант размещения макета в нише или стенном шкафу (рис. 13,0). Когда макет убран, нишу можно закрывать дверью или шторами из того же материала, что висит на окнах в комнате. Возможно и другое решение внешней отделки такого импровизированного шкафа для макета - нижнюю сторону подмакетника закрывают фанерой, обтянутой холстом. Фанеру привинчивают по периметру к раме подмакетника шурупами с шайбами. Такое декоративное покрытие удобно тем, что легко снимается и позволяет производить ремонт электрооборудования макета. На холсте можно расположить в худо-

жественном беспорядке фотографии, рисунки и прочие материалы, иллюстрирующие, к примеру, круг увлечений и интересов автора макета. Очень привлекательны большие фотографические увеличения пейзажей, фотообои. Внутреннее пространство стенного шкафа должно быть тщательно изолировано от проникновения пыли, а рама подмакетника в убранном состоянии должна иметь надежное уплотнение со стенами. Если сделать это трудно, то макет обязательно надо закрывать полиэтиленовой пленкой. При выборе для размещения макета стенного шкафа или ниши следует помнить, что если там проходит отопительная труба, то для хранения макета это место не годится и нужно подобрать другое.

Местом для хранения откидного макета может служить также двустворчатый шкаф (рис. 13,(3). Если по размерам макета не удается подобрать готовый шкаф, то его собирают из трех досок одинаковой ширины, две из которых имеют одинаковую высоту и являются боковинами, а третья - крышей. Минимальная ширина досок, определяющая полезную глубину шкафа, должна быть не менее 250 мм. Это могут быть хорошо отфугованные доски или древесностружечные плиты (ДСП). Все три стороны могут иметь каркасно-фанерную конструкцию, представляющую собой легкую брусковую раму, обшитую с наружной стороны фанерой. В этом случае требуется дополнительно усилить боковые рамы в тех местах, где будут установлены шарниры для перевода подмакетника в рабочее горизонтальное положение. Поскольку такое сооружение является частью интерьера комнаты, то жела-

Рис. 14. Варианты макета:

а - убираемого в диван; б - поднимаемого на трг)сах и блоках к потолку; в - складываемого пополам

тельна тщательная отделка наружных сторон шкафа в соответствии с окружающей обстановкой. Поэтому для заготовок стен лучше всего использовать фанерованные плиты ДСП или оклеивать их декоративной синтетической пленкой. В шкафу можно предусмотреть место для хранения моделей и других принадлежностей.

В зависимости от полезной длины стены, которая предназначена для макета, шкаф может быть расположен по вертикали или горизонтали (рис. 13, г). Лицевую сторону шкафа драпируют шторой, мебельной тканью или занавеской, которую подвешивают изнутри в верхней плоскости шкафа. Когда макет переводят в рабочее положение, то штору скручивают вверх и укладывают на специальную откидную полочку. Такая конструкция макета позволяет легко и быстро подготовить его к работе и столь же просто убрать.

Постройка любого откидного макета потребует конструирования шарнирных приспособлений, позволяющих легко переводить подмакет-

ник в рабочее положение и убирать его.

Приспосабливаясь часто к самым ограниченным условиям, железнодорожные моделисты изобретают всевозможные варианты убирающихся макетов, которые можно спрятать под кроватью или в диване (рис. 14, а), поднять к потолку на блоках (рис. 14, б), сложить пополам в виде большого чемодана (рис. 14,0). Бывают макеты витринного типа (рис. 15) и подвешенные вдоль стен на специальных консолях (рис. 16). Об этих макетах необходимо рассказать подробнее.

Макет действующей железной дороги витринного типа является принципиально отличным от макетов, рассмотренных выше. В качестве места расположения витринного макета может служить верхняя застекленная часть книжного шкафа или какого-либо другого предмета мебели. Аккуратно сделанный макет витринного типа не нарушит обстановки в комнате и, более того, создаст оригинальное украшение, которое доставит удовольствие не только хозяину, но и гостям.
