45° проводят линию, на которую наносят миллиметровую шкалу. Затем по переводной таблице или путем деления определяют уменьшение известной величины (в масштабе 1:87 размер 6610 мм будет равен 76 мм). Точку 76 мм на наклонной шкале соединяют с точкой, отложенной измерителем на горизонтальной линии. Параллельно этой соединительной линии от наклонной шкалы проводят прямые на горизонтальную ось справа от точки о через 10 мм, а слева - через 1 мм. Отрезки, полученные на горизонтальной шкале, соответственно нумеруют. Неизвестные размеры с чертежа измерителем переносят на горизонтальную масштабную линию и справа от точки О считывают целые

десятки, а слева - единицы миллиметров. Для построения масштабной линии и определения при ее помощи всех размеров модели достаточно иметь какой-либо один известный размер, пусть даже не указанный на чертеже, например ширину колеи.

При постройке моделей всегда требуется много фотографий для уточнения деталей, которые отсутствуют или недостаточно понятны на чертежах. При фотографировании натурного образца или чертежа рекомендуется печатать фотоснимок в заранее рассчитанной величине так, чтобы можно было замерять размеры в миллиметрах непосредственно с отпечатков.

Глава X

ее место Аедеяи€та

Успех изготовления той или иной модели, макета во многом зависит от того, в каких условиях и каким инструментом работал моделист. При изготовлении железнодорожных моделей требуется много различных инструментов, приспособлений и материалов, которые следует хранить в определенном порядке, а в период работы они должны находиться под рукой . Для этого моделисту желательно иметь постоянное рабочее место. В условиях квартиры для этого наиболее удобно использовать стенные встроенные шкафы. Рабочее место также можно устроить в специально оборудованном отдельно стоящем шкафу небольшого размера (рис. 207).

Все виды работ следует выполнять на рабочем столе - верстаке. Для удобства работы высоту верстака подбирают соответственно росту работающего. Неправильно подо-, бранная высота верстака приводит к перенапряжению мышц, вызывает быструю усталость и отрицательно сказывается на качестве работы. Верстак, изготовленный из деревянной плиты, должен быть надежно укреплен, поверхность его рекомендуется покрыть линолеумом или полихлорвиниловым листом. Такое покры-

тие сохранит поверхность стола от повреждений и время от времени легко заменяется.

Важное значение имеет освещение рабочего места. Электрический свет должен быть рассеянным и падать обязательно слева. Индивидуальная лампа должна иметь мощность не менее 60 Вт.

На рабочем месте необходимо постоянно поддерживать образцовый порядок. Каждому инструменту должно быть отведено постоянное место. Если инструмент хранится в беспорядке, то это создает большие неудобства в работе и приводит к его порче - напильники и надфили быстро тупятся, измерительный инструмент теряет свою точность и др. Для хранения инструмента нужно сделать специальные полки и стойки с отдельными гнездами. Размещать инструмент следует исходя из его назначения группами, например разметочный, монтажный, слесарный, отделочный, для паяния, окраски и др. Во время выполнения какой-либо операции на рабочем месте должен находиться только тот инструмент, который необходим при этой работе. После окончания работы нужно очистить рабочее место от опилок, стружек, привести в порядок и убрать на место инструмент и материалы.

Для постройки макета железной дороги, отдельных зданий и сооружений, моделей подвижного состава

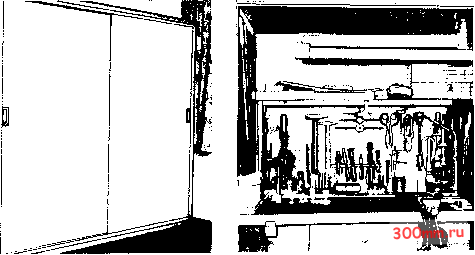

Рис. 207. Общий вид шкафа-мастерской моделиста

моделист должен иметь следующий инструмент:

столярный: складную линейку, стальную рулетку, транспортир, угольник, уровень, малку, рейсмас, ножевку с широким полотном, лучковую пилу, рубанок, лобзик с набором пилок по дереву и по металлу, набор стамесок, сапожный нож;

измерительный: линейки стальные длиной 300 и 500 мм, штангенциркуль с точностью измерения 0,1 и 0,05 мм, микрометр с пределами измерения О-25 мм, угольник, угломер;

разметочный: чертилку, кернер, циркуль;

слесарный: тиски параллельные настольные (ширина губок 40 мм), тиски ручные ювелирные, зубило, ножевку по металлу, ножницы по металлу, кусачки, молотки массой 400 и 50 г; напильники полудрачевые и личные различного профиля, набор надфилей, набор штихелей, дрель ручную или электрическую с диамет-

ром сверления от 1 до 10 мм, набор сверл спиральных цилиндрических диаметром от 0,2 до 10 мм; набор метчиков и плашек для нарезания резьбы диаметром от 0,4 до 3 мм; нож со сменными резцами или набор хирургических скальпелей;

монтажный: отвертки монтажные и часовые, разводной ключ размером 12 мм, плоскогубцы комбинированные, круглогубцы, пинцеты, струбцины, электропаяльйик мощностью 60-80 Вт.

Многие виды работ, в особенности изготовление моделей подвижного состава, требуют механической обработки материалов. В практике железнодорожного моделизма с успехом могут быть использованы выпускаемые промышленностью и поступающие в продажу через торговую сеть хозяйственных магазинов некоторые виды .механического инструмента и оборудования. Для сверления отверстий, шлифования, полировки и за-

точки инструмента можно использовать бытовую электрическую сверлильную машину с комплектом насадок и приспособлений типа БЭС-1 и ручную сверлильную электрическую машину с комплектом насадок ИЭ-6008. При изготовлении моделей подвижного состава нельзя обойтись без токарных и фрезерных работ. В продаже имеются настольно-токар-ные станки типа 1Д-601 и настольные комбинированные станки типа Уни-версал-2 и Универсал-3 . При помощи станков типа Универсал можно выполнять токарные, сверлильные, фрезерные работы, заточку инструмента, шлифование, навивку пружин, строгание по дереву при помощи фуговального устройства и распиливание по контуру при помощи лобзикового устройства. Подробное описание и рекомендации по пользованию этим оборудованием приведены в инструкциях заводов-изготовителей.

2. Материалы, применяемые в любительском моделизме

Для изготовления модели локо.мо-тива или вагона, макета здания или моста, рельефа местности на макете потребуются материалы самых различных наименований и назначений. Решающее значение при выборе материала имеет то, чтобы он после выполнения всех видов обработки и отделки по внешнему виду, фактуре, цвету был подобен оригиналу. Остановимся на материалах, наиболее широко применяемых в практике любительского железнодорожного мо-делиз.ма.

Древесина, фанера - легко обрабатываемый материал, применяемый для изготовления подмакетников.

каркасов зданий. Твердые породы дерева применяют для изготовления оправок, шаблонов и кондукторов.

Для имитации неокрашенных деревянных поверхностей (стен домов, стен некоторых пассажирских вагонов) применяют фанеровку. Недостаток древесины - усушка и связанное с ней коробление и растрескивание, поэтому детали макета изготавливают из хорошо высушенной и не имеющей пороков древесины.

Бумагу, картон в основном применяют для оклейки подмакетников, изображения рельефа местности.

Металлы, наиболее широко применяемые при изготовлении моделей подвижного состава, .мостов, средств сигнализации и т. д. (в основном это латунь и медь в виде листов, трубок, проволоки, прутков и брусков), легко поддаются обработке пайке и не имеют вредного воздей ствия на постоянные .магниты элек тродвигателей .моделей локомотивов В моделях вагонов, макетах мостов светофоров и семафоров также мож но использовать . листовую жесть Из стали изготавливают бандажи колес, оси, поручни на моделях подвиж ного состава, детали движущего механизма у паровозов. Для пайки металлических изделий применяют сплав олова со свинцом - припой.

Органическое стекло - термопластичная пластмасса. Выпускают ее в виде листов и блоков различной толщины и цвета. Применяют органическое стекло при изготовлении макетов зданий, архитектурных деталей, инженерных сооружений, моделей подвижного состава. При нагревании до температуры 130° С органическое стекло имеет свойство становиться пластичным и хорошо принимать заданную форму. Материал хорошо поддается резанию, пилению.



обработке на токарном и фрезерном станках и склеиванию. Листы органического стекла вручную режут специальным инструментом - резаком, изготовленным из ножевочного полотна. Резку листового органического стекла также можно выполнять дисковой фрезой на бытовых универсальных деревообрабатывающих станках. Органическое стекло имеет небольшую твердость и легко царапается, поэтому его обрабатывают на подстилке из резины или мягкой ткани. Если детали из органического стекла подлежат окраске или склеиванию, то их поверхностям придают легкую шероховатость шлифовальной бумагой для лучшего схватывания клея или закрепления краски.

Целлулоид - эластичная пластмасса; применяют при оклейке фасадов архитектурных макетов, а также для изготовления мелких деталей подвижного состава. Целлулоид выпускают в широкой цветовой гамме, поэтому при уодборе материала соответствующего цвета изделия из целлулоида не требуют окраски. Однако следует учитывать, что целлулоид на больших плоскостях дает усадку. Чтобы предотвратить деформацию макетов построек, оклейку целлулоидом каркасов стен зданий следует производить с наружной и внутренней стороны. Целлулоид хорошо подвергается обработке, склеиванию и окрашиванию, а при температуре 40-70° С поддается растяжке. Целлулоид легко воспламеняется, поэтому при работах с ним следует проявлять повышенную осторожность, нагревать его при формовании можно только в кипятке. Изделия из целлулоида следует размещать на макете вдали от источников нагрева - электролампочек, электроприводов и других источников тепла.

Целой - пластмасса, применяемая для тех же целей, что и целлулоид, основное преимущество по сравнению с целлулоидом - негорючесть.

Пенопласт - мягкая, пористая пластмасса, обычно белого цвета, хорошо поддается обработке ножом, стамеской и склеиванию с другими материалами. Пенопласт различается по твердости, более твердые сорта пенопласта широко используют для создания рельефа местности на макете, при этом наряду с режущими инструментами для его обработки можно использовать прибор для выжигания по дереву. Одна из разновидностей пенопласта - эластичный поролон (пенополиуретан), применяемый для изготовления макетов зеленых насаждений.

В железнодорожном моделизме широко применяют различные клеи. Для склеивания деталей подмакетников используют клей ПВА, столярный и казеиновый. Клеи БФ2, БФ4, № 88 и Момент-1 применяют для склеивания металлов, пластмасс, органического стекла и др. Кроме того, для склеивания пластмасс используют специальные составы клеев и растворителей, приведенные в табл. 6. При художественном оформлении макета применяют клей Бустилат и ПВА.

Краски необходимы для окончательной отделки макетов и моделей. Детали из металла и пластмасс окрашивают нитроэмалевыми и нитро-глифталевыми красками. Для окраски и художественного оформления макета применяют масляные и темперные краски, масляную рельефную пасту. Акварельными красками окрашивают детали из картона, макеты зеленых насаждений. Для бронзирования и серебрения поверхностей

применяют бронзовую и алюминиевую пудру.

Паяльная кислота - хлористый цинк, приготавливаемый из крепкой соляной кислоты, в которую добавляют кусочки цинка; применяют для очистки деталей при пайке.

Шкурку, полировочную пасту применяют при отделочных работах. Металлические и пластмассовые детали шлифуют наждачной бумагой (шкуркой); в зависимости от размера зерен наждака или корунда наждачную бумагу подразделяют по номерам. Большие номера используют для грубой отделки, нулевые - для шлифовки под краску. Для окончательной отделки и придания некоторым окрашенным деталям блеска используют пасты для полирования автомашин или пасту ГОИ.

Крепежный материал - винты, гайки, шурупы, гвозди разных размеров.

Прочие материалы - песок, мелко просеянную морскую гальку, гипс, древесные опилки, губку применяют для имитации поверхности земли, зеленых насаждений, травяного покрова, дорог и др.

Перечисленные материалы доступны большинству любителей, их можно приобрести в хозяйственных магазинах. Однако в процессе работы случается, что какой-то материал отсутствует. Это всегда можно исправить, заменив недостающий материал другим, который оказался под руками . Однако при использовании других видов пластмасс следует изучить в соответствующей литературе их свойства или проконсультироваться у специалистов, так как многие из пластмасс являются легковос-пламеня1бщимися.

Приведенный перечень материалов является далеко не полным, по-

Таблица 6

Склеиваемые пластмассы

Органическое стекло

Полистирол

Пенопласт Целлулоид

Целлон

Винипласт

Применяемые растворители, составы клеев

Дихлорэтан. Метиловый эфир метакриловой кислоты. Ледяная уксусная кислота. Муравьиная кислота. Смесь перечисленных растворителей (95-99%) со стружкой органического стекла Смесь дихлорэтана (80- 90%) со стружкой полистирола или органического стекла (10-20%). Смесь бензола или ксилола (50%) со стружкой или гранулами полистирола (50%). Смесь этилацетата (96%), толуола (0,5%), полистирола (3,5%)

Смесь дихлорэтана (75%) со стружкой пенопласта Ацетон. Ацетон с небольшой добавкой отходов целлулоида

Ацетон. Смесь ацетилцеллю-лозы (10%), ацетона (60%) и этилацетата (30%) Смесь дихлорэтана (80- 90%) и перхлорвиниловой кислоты (10-20%)

этому В процессе постройки сложных моделей могут потребоваться другие самые разнообразные материалы и полуфабрикаты. В этом случае моделисту поможет его практический опыт и выдумка.

в жеяезнедорежнем моделизме

При постройке макета железной дороги, макетов зданий, сооружений и подвижного состава нужно обладать определенными навыками столярных и слесарных работ. По мере увеличения сложности макета навы-
