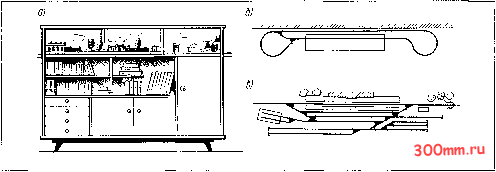

Рис. 15. Макет витринного типа:

а - общий вид; б - схема возвратных путевых петель; в ~ схема станционных путей

Если есть возможность изготовить деревянный корпус, то можно сделать витрину заданных размеров, хорошо вписывающуюся в отпущенное пространство. Размеры витрины могут составлять 1200-1500 мм по длине и 400-500 мм по глубине. В витрине размещают макет железнодорожной станции с вокзалом, депо, станционным поселком и пейзажем. Витрину устанавливают на тумбе или подвешивают к стене. По бокам витрины устраивают убирающиеся или постоянные полки-консоли, несущие дополнительные


Рис. 16. Схема консольного макета и конструкция полок-консолей

отрезки пути с возвратными петлями. Для стыкования рельсовых участков консолей с рельсами, уложенными в витрине, по бокам корпуса вырезают окна , которые изнутри декорируют тоннельными порталами или кулисами, изображающими сооружения, деревья и т. д. Задник витрины требует тщательного исполнения. Его располагают по трем стенкам - задней и двум боковым. В углах предпочтительнее сделать закругления, которые смягчат изломы фона и переходы от боковых стен к задней. Большие возможности художественного освещения макета витринного типа придадут ему исключительную особенность в отличие от макетов других типов. Поскольку весь макет размещен в замкнутом пространстве, открытом для внешнего света с одной стороны, то внутри на макете можно создать любой эффект освещения - от дневного к сумеречному и ночному, когда в макетных постройках зажгутся огни. Для этого к потолочной части витрины с передней стороны крепят патроны с электрическими лампочками для создания дневного эффекта. С лицевой сто-

роны лампочки закрывают металлическим щитком, который, разумеется, должен иметь изящный вид. Устраивая искусственное освещение, нужно предусматривать вентиляционные отверстия.

В небольших комнатах современных квартир весьма удобно устройство макета консольного типа. Он хорошо вписывается в окружающую обстановку, не занимая большой площади. Длина пути между конечными станциями может составлять 10-15 м. Не на всяком другом макете удается уложить такой относительно длинный путь. Макет консольного типа состоит из узких, длиной около полутора-двух метров каждая полочек-консолей для межстанционных путей, которые закрепляют на стенах на удобной для наблюдения высоте (их можно проводить за шкафом, сервантом, над спинкой дивана и т. д.). Полки, проходящие за высокой мебелью, необходимо сделать с навесом, защищающим рельсовую колею от оседания пыли. Для станций делают более широкие полки, шириной до 500 мм, позволяющие разместить несколько станционных путей различного назначения, расположить постройки и др. Длину их принимают в зависимости от условий размещения макета и с учетом протяженности станционных путей со стрелочными переводами. Хорошо обдумав планировку макета, можно использовать имеющиеся в комнате различные тумбы-подсервантники, невысокий шкаф или какую-либо другую мебель, подходящую по высоте для размещения на ней более широкой полки со станцией. Сравнительная простота изготовления полок делает эту работу доступной каждому любителю.

Узкие полки можно изготовить из досок или древесностружечных плит. Для станций предпочтительнее применять подмакет-ники на брусковой раме, так как в нижней их части удобно сделать монтаж электрической схемы, разместить исполнительные устройства - электроприводы стрелок, расцепителей, шлагбаумов и др. Со стороны, прилегающей к стене, к полкам крепят ушки для подвешивания, а с нижней стороны устанавливают откосы для удержания полки в горизонтальном положении. Чтобы полки жестко соединялись друг с другом без перекосов, на прилегающих торцах соседних полок делают шипы на одной и гнезда на другой полках. В качестве шипов можно использовать крупные шурупы, у которых после ввинчивания на нужную глубину отпиливают шляпки. Те части макета, которые укладывают на мебель (книжный шкаф, тумбу и пр.), с нижней стороны следует оклеивать сукном или фланелью, чтобы не повредить декоративное покрытие. Для этого по размерам полки, но с некоторым запасом, вырезают кусок материи, который сначала наклеивают столярным клеем на газетную бумагу (клей при этом наносят только на газету). После того как клей высох, подкладку вырезают точно по заданным размерам и бумажной стороной приклеивают к нижней стороне подмакетника.

Во избежание падения подвижного состава при сходе с рельсов полки-консоли макетов витринного и консольного типов можно сделать в виде застекленных коробов. Уложенные на полках перегонные пути сочетают с элементами рельефа, пейзажа, фона.



в любительской практике можно встретить самые разнообразные способы размещения макета, однако все они оказываются вариантом одного из описанных выше типов макетов или их совокупностью.

Железнодорожный макет обязательно должен быть содержательным и с достаточной ясностью и убедительностью выражать основную мысль автора. Случайное скопление на макете разностильных построек, подвижного состава, не связанных с конкретным историческим периодом, без ясного и характерного пейзажа обычно не задерживает надолго внимания зрителя и выглядит, как правило, просто дорогой игрушкой. Составленные на макете без системы и четкого предназначения пути, стрелки, случайные постройки и прочее в скором времени перестают удовлетворять самого автора, а многие часы работы и старание окажутся потраченными напрасно. Макет станет познавательным и будет приковывать взор лишь при условии, если любитель в результате накопленных знаний, впечатлений, собственных симпатий выразит в нем свой интерес к конкретному историческому периоду железнодорожного транспорта.

Моделист должен быть хорошим наблюдателем окружающей действительности, а это непременно скажется на качестве макета. Разумеется, не все с идеальной точностью можно воспроизвести на домашнем макете. Взять хотя бы, например, длину современного пассажирского поезда из 18 вагонов, длиной 24,6 м каждый. Вместе с локомотивом его

длина составит почти полкилометра. Это значит в масштабе 1:87 поезд на макете будет иметь длину около пяти с половиной метров, а в масштабе 1:120 - свыше трех с половиной.

Стало быть, соответствующей должна быть длина станционных путей, платформ, тупиков и т. д. Естественно, что в условиях квартиры разместить такой макет невозможно, и любители уже давно убедились, что вполне достаточно пяти-шести четырехосных вагонов, чтобы состав на макете смотрелся правдоподобно, хотя и в этом случае его длина не так уж мала. Поэтому обычно ограничиваются сцепом из трех длинных вагонов. Это одна допустимая условность. Вторая - малый радиус кривых рельсовых путей, который обусловлен небольшой площадью домашних макетов. Других крупных уступок, позволяющих нарушить масштаб в железнодорожном моделизме, нет. Правда, есть допуски и отклонения некоторых масштабных размеров для моделей подвижного состава, но об этом будет сказано в соответствующих главах.

Если макет не просто скопление красивых домиков и деревьев, между которыми проносятся разноликие поезда, а являет собой выражение души любителя железной дороги, то скидок на стилистическую целостность макета быть не может. Должна ясно прослеживаться тема, которая тесно связана с понятием времени и места. Совокупность этих трех условий определяет основной мотив железнодорожного макета. Макет должен быть миниатюрным фрагментом действительности, воспроизводящим прошлое или настоящее той или иной железной дороги.

выраженной точными локальными и общими признаками.

На макете, так же как и в жизни, железная дорога может связывать магистральными линиями города и поселки, соединять какое-то промышленное предприятие с железнодорожной станцией, воспроизводить участок отдельной железнодорожной ветки. Наконец, на макете можно показать какую-то большую станцию с множеством путей различного назначения, депо и др. Большинство любителей, строящих макеты, проявляют интерес именно к этим темам, к каждой в отдельности или их комбинированному сочетанию.

Понятие место подразумевает географический характер местности, через которую пролегла железная дорога. Это может быть равнинный пейзаж с полями, лесами, речками средней географической зоны, холмистый пейзаж с небольшими возвышенностями, горный пейзаж с тоннелями, ущельями и т. д. Поскольку понятие место непосредственно связано с характером пейзажа, то сюда же можно отнести и характерные признаки, выражающие время года на макете - лето, зима и т. д. Понятие время года не следует смешивать с третьим признаком мотива макета.

Время - это определенная эпоха в развитии железных дорог, миниатюрно воспроизведенная на макете, где четко соблюдены исторические особенности стиля архитектурных построек, тип подвижного состава и вид тяги (электрическая, тепловозная или паровая),типы устройств сигнализации (светофоры, семафоры), наличие контактной подвески, особенности ее устройства и т. д. В годы бурного строительства железных дорог в конце прошлого

века складывались определенные архитектурные стилевые особенности служебных построек и искусственных сооружений. История оставила нам память об архитектуре Рязано-Уральской, Московско-Вин-даво-Рыбинской, Московско-Курской и многих других дорог. Каждый стиль отличали определенные пропорции зданий, конфигурации крыш, формы оконных проемов, особенности наличников, пилястр, карнизов, литых чугунных и лепных украшений, сочетание различных строительных материалов. На рис. 8 представлен фрагмент макета построек бывшей Московско-Окружной дороги. Ее архитектурный стиль выражал новаторские тенденции начала XX века, когда увлечение модерном было господствующим в искусстве и в том числе в архитектуре. Во многом новаторство объяснялось появлением новых строительных материалов, широким освоением техники железобетона. Этот стиль отличали относительная строгость форм, графичность и асимметрия, сочетание прямых линий с овальными, большие оконные проемы, затейливо закрученные прутья металлических ограждений, кронштейнов и т. п. Особенно запоминается сочетание буро-красного кирпича с серо-белым цветом бетона. Разные по назначению и не похожие одна на другую постройки объединяет ярко выраженная единая архитектурная стилистика.

Пунктуальное соблюдение всех трех особенностей (темы, места, времени) сделают макет железной дороги гармоничным и исторически содержательным.

Существует еще одна определенная категория любителей, которая на материале железнодорожных



моделей находит для себя интерес, экспериментируя в области электроники. В качестве основной темы макета ими ставится цель создания автоматических электронных устройств, обеспечивающих четкое безаварийное движение поездов. Создаются схемы, обеспечивающие плавное трогание локомотива с места и постепенное замедление при остановке; изыскиваются варианты автоматического управления несколькими поездами по задаваемой программе. Это направление в тематике любительского железнодорожного моделизма вполне правомерно и составляет одну из частных его сторон. Не случайно оригинальные электронные устройства для моделей железных дорог можно представлять в качестве самостоятельных экспонатов на международных соревнованиях.

Макет со строгим соблюдением классического условия - единства темы, времени и места, снабженный надежно работающей электронной техникой, пожалуй, можно считать наивысшим достижением не только в железнодорожном моделизме, но и во всей области макетостроения.

Для устройства небольших макетов с размером сторон до 1,5-2 м в качестве основания часто применяют древесностружечную плиту, которая хороша тем, что не коробится, весьма легко обрабатывается режущим инструментом, хорошо держит детали, приклеенные казеиновым, столярным или синтетическими клеями. Изготовление подмакетника из ДСП потребует немного времени. После того как плита обрезана по

нужным размерам, ее следует окантовать по периметру деревянными брусками, приклеив их по торцам и дополнительно укрепив шурупами с потайными головками. Во избежание расслоения плиты до приклеивания брусков нужно разметить места для шурупов и просверлить на полную глубину отверстия диаметром, меньшим, чем диаметр шурупа. Деревянные бруски наряду с повышением прочности придадут подмакетнику впечатление законченности конструкции. Лицевую сторону брусков можно офанеровать декоративным шпоном и покрыть мебельным лаком или оклеить синтетической пленкой, имитирующей фанеровку. Тщательно отделанные лицевые поверхности всегда производят хорошее впечатление и весь макет в целом выглядит солиднее.

Подмакетник из ДСП относительно прост, но его нельзя считать наилучшим из-за того, что он тяжел и, кроме того, плита представляет собой огромную мембрану, которая очень усиливает шум проходящих по макету поездов,

В любительской практике для устройства макетов различных размеров и конфигураций широко применяют более сложные подмакетники рамной конструкции. Длина рамы не должна превышать 2,5 м при ширине 2 м, так как рамы больших размеров трудно сделать прочными, сохраняющими жесткость и строгую плоскостность. Если требуется построить подмакетник больших размеров, то его целесообразно сделать из нескольких рам, плотно и жестко соединяющихся между собой и имеющих каждая в отдельности стойки.

Раму подмакетника (рис. 17) собирают из деревянных брусков и обязательно снабжают двумя

диагоналями и несколькими поперечинами, благодаря которым подмакетник станет прочным на изгиб и не даст перекосов в горизонтальной плоскости. Диагональные и поперечные бруски будут опорой для отдельных узлов и элементов будущего макета. Соединение деревянных брусков требует навыков и прежде всего умения правильно разместить составные элементы, чтобы они точно и плотно прилегали друг к другу. Моделисту надо выработать привычку не делать без разметки даже самого простого соединения.

В качестве связей отдельных деталей подмакетника могут быть применены различные типы соединений. Самое простое соединение - соединение впритык (рис. 18, а). Оно может быть достаточно прочным, если соединяемые концы строго прямоугольны. Торцы обрабатывают рубанком, а прямоугольность проверяют угольником. Соединение кре-


Рис. 17. Конструкция рамы подмакетника

пят деревянными шипами или шурупами, а соединяемые плоскости приклеивают. Соединение в ус (рис. 18, б) отличается от предыдущего тем, что сопрягаемые концы деталей срезают под углом 45°. Усиленное соединение в ус (рис. 18, в) по конструкции - это обычное соединение в ус, но укрепленное с внутренней стороны угла небольшим квадратным


а ~~ впритык; б - в ус; 26056

Рис. 18. Соединение деревянных деталей: 1 - усиленное в ус; г - под углом сквозны.ч шипом; д -СКВ03НЫ.М шипом; е - накладкой вполдерева

примыкание под углом
