рельсового овала разместить разъезд или обгонный пункт при двухпутном круге, то можно получить интересный эффект - с одной стороны в тоннель войдет пассажирский поезд, а с противоположной появится грузовой. Таким образом, двигаясь друг за другом по однопутному участку, каждый из составов задерживается где-то в пути назаметно для зрителя, создавая впечатление длительности следования.

Принимая за основу рельсовый овал, но видоизменяя его форму, можно получить интересные схемы, которые вполне правдоподобно воспроизведут железнодорожный путь на макете, полностью устранив впечатление замкнутого рельсового круга. Если, к примеру, растянуть рельсовый овал в длину и сблизить прямые участки, то в середине получим двухпутный участок железной дороги, а по краям - возвратные петли (рис. 26, а). Если путевую рельсовую схему нужно вписать в длинный подмакетник, вполне целесообразно этот вариант взять за основу, добавив пути примыкания и развитие станционных путей. Если подмакетник имеет форму прямо-


Рис. 26. Варианты схем замкнутого рельсового пути

угольника, близкого к квадрату, такой растянутый овал можно видоизменить, завернув оба края с возвратными петлями во внутреннюю часть макета и выведя на передний план двухпутный участок. Обе петли располагают одна над другой в двух уровнях, одна из них может быть частично или полностью скрыта в тоннеле и тем самым не перегружать макет обилием рельсов, в то же время увеличивая впечатление длительности пребывания поезда в пути (рис. 26,6). На данной схеме довольно легко найти место для расположения одного-двух раздельных пунктов. Схема может быть живописно преобразована макетным ландшафтом.

Время нахождения поездов в пути можно еще больше увеличить незначительным усложнением предыдущей схемы, которое состоит в том, что одну из петель примыкают к другой, производя вход и выход поездов из нее при помощи двух стрелочных переводов (рис. 27, а). Изменяя положение этих переводов, можно менять и порядок следования поездов. Примыкание интересно расположить на открытой части макета, так как изменение направления следования поездов на глазах у зрителя выглядит весьма эффектно. Можно поискать более сложный вариант примыкания, например, вписав его в рельсовую схему станции, которая в какой-то степени превратится в узловую, так как поезда на ней будут сходиться и расходиться в нескольких направлениях. Перегонные пути при этом можно или оставить рядом, сохранив эффект двухпутного участка, или развести, расположив в виде однопутной линии с многочисленными пересече-


Рис. 27. Рельсовый путь с примыканием возвратных петель: а - принципиальная схема; б - примыкание, превращенное в узловую станцию

ниями в двух уровнях и с отрезками, скрытыми в тоннелях (рис.

27, б).

Другой вариант замкнутого рельсового пути, искусственно вытянутого и уложенного в дополнительную петлю, представлен на рис. 28, а (пояснения условных обозначений и цифр на этом рисунке и на рис.

28, б, 29 и 30 приведены в приложении 2). Имея два раздельных пункта в виде упрощенной промежуточной станции и разъезда, схема позволяет только после трехкратного прохода поезда по овалу макета вернуться в исходную точку. Наличие приемо-отправочных, погрузоч-но-разгрузочных путей, вытяжных и предохранительных тупиков позволит производить маневровую работу. Не совсем правдоподобно на этой однопутной схеме выглядит двухпутный участок. Его искусственность очевидна. Однако такая условность может иметь место на макете для достижения возможности получить эффект движения встречных поездов, который оказывается неожиданным и привлекательным с точки зрения общего впечатления. Если к этой рельсо-

вой схеме добавить обгонные пути в той части, которая скрыта в тоннелях, то возможности чередования различных поездов и время пребывания их в пути станут значительно шире и больше.

Искусственное удлинение железнодорожной линии на макете за счет увеличения количества рельсовых петель не беспредельно и в какой-то момент начинает отрицательно сказываться, чрезмерно перегружая макет паутиной рельсов. Поэтому моделист должен проявить выдумку, умение и так построить свой макет, чтобы часть путей (петель) ушла в тоннель, оказалась скрытой лесом, городскими постройками, неровностями рельефа и др., а прямые участки остались открытыми (рис. 28, б).

Схема, основанная на рельсовом овале, может быть построена и несколько иначе. Овал принимают в качестве бесконечного перегонного пути, к которому в разных местах и в разных направлениях примыкают два других полуовала, заканчивающиеся тупиковыми станциями (рис. 29). При такой схеме поезд может, покинув станцию,

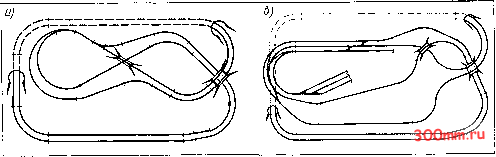

Рис. 28. Рельсовые схемы замкнутых путей;

о - уложенные в виде восьмерки; б - образующие двойную восьмерку с двухпутными перегонами

некоторое время обращаться по основному овалу, а затем выйти

на путь, ведущий ко второй станции. Если скрытую в тоннеле часть 42

основного овала дополнить небольшим парком путей для обгона и скрещения поездов, то возможности разнообразить график дви-

жения поездов станут значительно шире.

Второй основной рельсовой схемой макета является незамкнутый рельсовый путь. Он может состоять из одного или нескольких полуовалов, образующих перегонный путь с началом на одной станции и концом на другой. Такая схема рельсового пути (рис. 30) ближе к настоящей железной дороге; точно так же связывают рельсовой колеей два различных пункта. Сюда хорошо вписываются станции, разъезды, расположенные по пути. Незамкнутая рельсовая схема дает основу для конструирования различных вариантов макетов. Именно эта схема пригодна для макетов консольного типа (рис. 31). Такие макеты выглядят лаконично, не перегружены элементами пейзажа и многочисленными рельсовыми путями, уложенными в разных уровнях. Несмотря на простоту схемы, возможно проведение маневровой работы и пропуск поездов по перегонам, следование которых по незамкнутому пути производит правдоподобное впечатление.

Третьей основной рельсовой схемой макета служит комбинированная схема, особенностью которой является сочетание замкнутого рельсового овала (одно- или двухпутного), представляющего собой главный путь с однопутной веткой, заканчивающейся тупиковой станцией. Примыкание ветки к главному пути, или, как говорят железнодорожники, к главному ходу, осуществляется на станции. Соединяя три направления, такая станция может быть представлена на макете как узловая, но в упрощенном виде. Эта схема является наиболее распространенной у люби-


Рис. 29. Рельсовая схема, образованная овалом, имеющим примыкания в противоположных направлениях


Рис. 30. Схема незамкнутого рельсового пути


Рис. 31. Рельсовые схемы консольных макетов: / - стена; 2 - подмакетник; 3 - окно

телей, так как на ней можно сочетать технику железных дорог разных периодов - например, по главному ходу движутся современные поезда с электрической тягой, а на ветке еще доживают свой век паровозы и старенькие вагоны, или на главном направлении ис-



пользуется тепловозная и паровая тяга, а примыкающая ветка с тяжелым профилем пути в условиях горного рельефа-электрифицирована. Конечную тупиковую станцию ветки устраивают на возвышенном месте и обычно располагают где-то на втором плане макета, над частью главного пути, убранной в тоннель. Конфигурация и расположение однопутной ветки могут быть самыми разнообразными и представлять собой несколько колец, соединенных в спираль, образующую подъемы. Путевая схема ветки может быть решена в виде чередования полуколец с относительно прямыми участками, переплетающимися в разных уровнях и образующими допустимые подъемы. В плане такая схема может напоминать цифру 8. На подобных макетах можно воспроизвести движение скорых, грузовых и пригородных поездов в сочетании с маневровой работой на станциях. На рис. 32 представлены варианты комбинированных рельсовых схем, которые можно вписать на сравнительно небольших подмакетниках.

Разработку рельсовой схемы макета лучше всего вести поэтапно.

Сначала делают набросок схемы главных путей - перегонов на примере одной из трех основных рельсовых схем или их совокупности. После определения схемы главных путей можно приступить к разработке путевого развития разъездов и станций. Окончательный вариант схемы формируют только при взаимной увязке решений схем станций, перегонов, возвратных петель и т. п. Планируя рельсовую схему макета, нужно сразу же обдумать ландшафт, с тем чтобы добиться логического вписания перегонных путей и станций в общую картину рельефа местности, чтобы модель железной дороги и макетный пейзаж образовали одно целое.

5. С

le рельефа местности на макете

Рельеф местности на макете должен быть увязан с темой макета, его путевой схемой, искусственными сооружениями, а пейзаж дополнять и украшать общую картину. Рельеф может быть использован, чтобы скрыть от зрителя часть железнодорожных путей, пере-

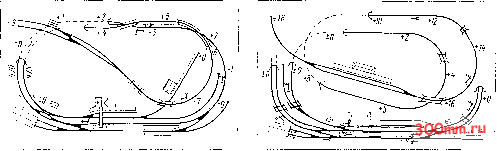

Рис. 32. Варианты комбинированных рельсовых схем макетов с путевым развитием разъездов

и станций

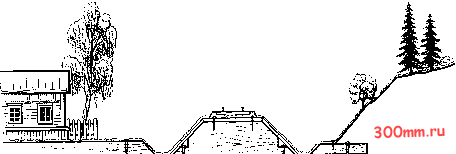

Рис. 33. Нижнее строение пути на макете

гружающих макет большим количеством рельсов.

Пространственное размещение путевой схемы следует начинать с перенесения рельсовой схемы перегонов и станций с чертежа на плоскость макета. Затем по контуру прямых и кривых участков пути из фанеры выпиливают полосы, служащие основанием железнодорожного пути, по ширине они должны соответствовать основным площадкам насыпей и выемок. Полосы закрепляют к подмакетнику по разметке на нужной высоте при помощи деревянных брусков соответствующего размера. Основания путей надо располагать на макете так, чтобы их середина совпадала с осью железнодорожного пути или междупутья на двухпутных участках. Будучи укрепленными на брусках различной высоты, они образуют основу будущих насыпей с подъемами и уклонами (рис. 33). Если в качестве основания подмакетника взята древесностружечная плита, то для укладки

рельсов в нулевом уровне макета нет необходимости укладывать основания на дистанционные бруски. Здесь необходима только имитация балластной призмы (см. главу HI).

Если подмакетник построен в виде рамы, то для путей, проходящих в нулевом уровне, следует сделать твердое основание. Там, где будут расположеньГ станции, размеры основания должны соответствовать всей площади станции и прилегающей территории. Станционные площадки изготавливают из листов фанеры или аргиллита и крепят к раме подмакетника на требуемом уровне при помощи поперечных реек, которые в свою очередь закрепляют на боковых или диагональных брусках рамы. Для станций и разъездов, расположенных выше нулевого уровня.

За нулевой уровень на макете обычно принимают плоскость, расположенную на верхней кромке рамы подмакетника, или плоскость плиты, на которой собирают макет.
