Рис. 34. Конструкция каркаса макета

также устраивают жесткие площадки, которые крепят к подмакетнику при помощи вертикальных стоек и стенок, придающих большую жесткость второму, третьему и другим уровням макета. В тех участках макета, где рельсовый путь уходит в тоннели, заранее устанавливают каркасы тоннельных порталов, которые оформляют при отделке макета (рис. 34). На время монтажа макета станционные площадки нужно оставлять съемными, так как в процессе работы возникает необходимость пропилить различные отверстия - люки для установки

стрелочных приводов, реле сигналов, расцепителей, монтажа электрических цепей и т. д. Рельеф макета может быть и таким, что часть путей придется расположить в выемке, ниже нулевого уровня. На подмакетниках, сделанных из плит, для размещения путей ниже нулевого уровня возможности нет. В этом случае следует искусственно приподнять нулевой уровень на макете.

Насыпи и выемки являются связующими элементами профиля пути со станционными площадками. И те, и другие должны естественно и гармонично сочетаться с окружающим рельефом местности. При устройстве горизонтальных и наклонных насыпей нужно применять деревянные бруски в виде равносторонней трапеции (рис. 35, а). Высота брусков, их боковые стороны задают размеры насыпи и направление откосов. Трапециевидные бруски при помощи шурупов крепят к подмакетнику на определенном расстоянии друг от друга по оси рельсовой колеи. Подъемы и уклоны делают при помощи таких же брусков, но различающихся по высоте. Умейьшение или увеличение

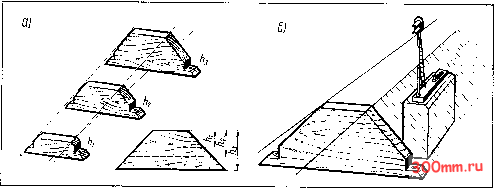

Рис. 35. Бруски для изготовления насыпи (а) и установки сигналов (б)

высоты возможно только за счет уменьшения или увеличения основания трапеции. Верхняя часть бруска во всех случаях должна быть одинаковой и равняться ширине основной площадки насыпи. Сверху на бруски прикрепляют фанерные полосы - основание для верхнего строения пути.

При строительстве насыпей, по-лунасьшей, выемок и полувыемок не следует забывать об имитации водоотводных устройств - канав, кюветов. Если они воспроизведены на макете в определенных местах, макет только выиграет от таких подробностей и будет свидетельствовать о серьезном подходе автора к его постройке. Хотя водоотводные сооружения относятся к категории инженерных сооружений, о них целесообразно напомнить в этом разделе, так как формирование их на макете должно начаться в процессе изготовления рельефа.

Откосные стороны насыпей закрывают полосами картона, которые приклеивают или прибивают небольшими гвоздями к боковинам брусков. Чтобы скрепить стыки боковин с основной плоскостью насыпи и с углублением для водоотводного устройства, на всю насыпь с прилегающими участками макета столярным клеем ПВА наклеивают широкие полосы из марли или полотняной ткани с некоторым нахлестом одной полосы на другую. После высыхания клея поверхности откосов офактуривают смесью столярного клея и мелких древесных опилок при помощи широкой кисти. В некоторых местах поверхность дополнительно присыпают мелкими опилками для того, чтобы придать ей неоднородность. При покраске поверхности, используя оттенки одного

цветового тона краски, эти неоднородности можно художественно усилить. Так как основа насыпи является пустотелой, в процессе ее сооружения нужно наметить места, где впоследствии будут установлены сигналы, и закрепить на них деревянные бруски - опоры для светофоров, семафоров и др. (рис. 35, б).

Неотъемлемой частью макета являются возвышения и холмы, которые в определенных местах разрезают путевыми выемками. Кроме того, возвышения на макете несут и другую побочную функцию: они скрывают часть путей, которые сознательно убирают из виду. Возвышенности можно сделать следующим способом. Из газетной бумаги делают плотные комки в виде шаров, которые на клею укладывают в том месте, где будет возвышенность (рис. 36). Комки также склеиваются друг с другом. Один слой комков наклеивают на другой и создают приблизительную форму желаемой возвышенности или даже горы с определенными склонами и уступами. Затем всю высохшую массу бумажных комков оклеивают лоскутами хорошо промакаемой бумаги величиной с блюдце, смазанными с обеих сторон клеем. Каждый следующий лоскут должен заходить на предыдущий приблизительно на 2 см. На первый слой бумаги, образующий поверхность возвышенности, наклеивают марлю или нестирильный бинт, а затем еще два слоя бумажных лоскутов. Для наклеивания бумаги и марли можно применить синтетические клеи ПВА или Бустилат , которые сохнут довольно долго. Чтобы придать поверхности возвышенности более интересную и естественную форму, пока окончательно не просох

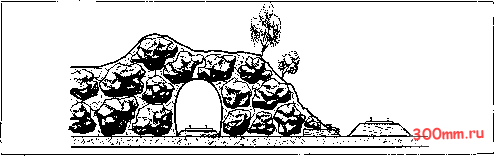

Рис. 36. Изготовление возвышенности с использованием бумажных комков

клеи, в отдельных местах можно усилить неровности, слегка надавливая на поверхность твердыми предметами. В этой стадии работы хорошо вклеить в определенные места яркие фактурные детали, имитирующие осыпи, сбросы, срезы поверхности, застрявшие в давние времена валуны, для чего используют самые неожиданные материалы - сосновую кору, скорлупу грецкого ореха, обломки пемзы, обрезки корковой пробки и т. п.

После высыхания клея поверхность покрывают грунтом, состоящим из того же клея с добавлением серой и зеленой краски. Можно использовать анилиновые красители для хлопчатобумажных тканей. После грунтования поверхность готова для дальнейшей работы по офак-туриванию. Подобным образом можно создавать рельеф пересеченной местности с небольшими возвышенностями, оврагами и др.

Поверхности склонов, холмов, возвышенностей и т. д. можно сделать, наклеивая на бумажные комки полотняную ткань, пропитанную клеем. Ее поверхность легко принимает необходимую форму, например форму оврага или обрыва. 48

Ткань вдавливают в нужных местах и после высыхания она сохраняет заданную форму. Комки бумаги, создав на первом этапе определенные высоты рельефа, в конечном итоге приобретают значение заполнителей пустот, усиливающих прочность сделанной поверхности.

Если внутри возвышенности скрыты рельсовые пути, то ее постройку начинают с изготовления жесткого каркаса из дерева и фанеры с тоннелем внутри. При устройстве участков пути, скрытых в тоннелях, необходимо предусмотреть возможность доступа к этим участкам извне на случай ремонта пути или схода с рельсов подвижного состава. Для этого на плоскости подмакетника пропиливают окна, позволяющие снизу подобраться рукой к тоннельным путям. Эти окна прикрывают легкосъемными щитками, предотвращающими падение подвижного состава при сходе с рельсов.

Возможны и более сложные методы создания рельефа, когда, например, верхнюю часть возвышенности делают съемной, что упрощает монтажные и ремонтные работы на скрытой в тоннеле части пути.

Вспомните изображение рельефа местности на географических картах при помощи горизонталей. На большом листе бумаги в натуральную величину макетной возвышенности изображают будущий ее рельеф. Расстояние между горизонталями в зависимости от размеров возвышенности берут равным 30-80 мм. Горизонтали переносят на фанеру толщиной 3-4 мм и по их контурам выпиливают лобзиком извилистые полосы или замкнутые фигурные кольца с шириной полос 70-100 мм, у которых наружный обрез соответствует определенной линии горизонтального среза будущей возвышенности. Подготовленные таким образом полосы и кольца в той же последовательности крепят друг над другом на дистанционных брусках гвоздями или шурупами, образуя жесткий каркас возвышенности (рис. 37, а). Если возвышенность

должна быть разъемной, то одну из горизонталей выпиливают в двух экземплярах и при монтаже каркаса накладывают одну на другую так, чтобы одна из горизонталей заканчивала нижнюю часть каркаса, а вторая, подобная горизонталь, начинала верхнюю часть возвышенности. Место соприкосновения этих двух одинаковых деталей и будет стыковочной плоскостью снимаемой части с основанием возвышенности. Верхняя горизонталь всего каркаса может представлять собой площадку, на которой в дальнейшем размещают детали пейзажа. Собранный каркас оклеивают в направлении снизу вверх полосами картона, а после высыхания клея обтягивают снаружи несколькими слоями бумажных лоскутов в сочетании с тканью или марлей.

Для задних планов макетов, скрывающих в тоннелях часть

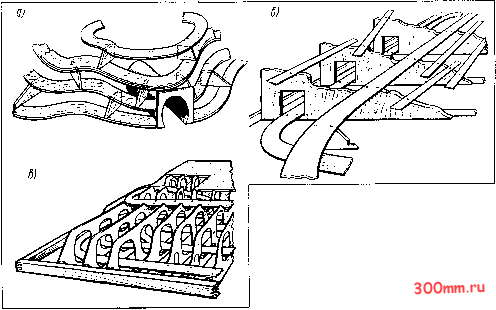

Рис. 37. Каркасы рельефа, изготовленные: а - методом горизонталей; б - путем применения жестких вертикальных ребер; в - в виде нервюр

рельсового пути, можно рекомендовать изготовление каркаса возвышенности при помощи вертикальных ребер, которые выпиливают из фанеры (рис. 37,6). Задняя часть макета обычно скрыта от глаз зрителя, поэтому часть возвышенности, обращенную к фону, для удобства эксплуатации закрывают легкосъемным щитком.

Достаточной жесткостью и небольшой массой отличается конструкция каркаса рельефа, выполненная в виде комбинации вертикальных ребер и горизонталей (рис. 37, в). Горизонтальные полосы могут служить основанием железнодорожных путей.

При любом способе обтяжки на клеевой основе поверхности макета в переходных местах от плоскости подмакетника или станционной площадки к склеенной поверхности возвышенности, насыпи, выемки и т. д. после высыхания клея возникают сильные поверхностные натяжения, которые приводят к образованию трещин. Поэтому при обтяжке макета в этих местах нужно наклеивать дополнительные полосы из полотняной ткани.

Для грунтовки и более детальной отделки поверхностей можно использовать смесь гипсовой кашицы, клейстера и порошковой краски в соотношении 10 частей гипса и 1 часть крахмала (масса красящего компонента не учитывается). Из крахмала заваривают обычный клейстер и в него постепенно подсыпают гипсовый порошок. Смесь доводят до густоты сметаны и к ней добавляют красящий порошок (зеленый с серым или желтый с коричневым). Образовавшуюся массу наносят на поверхность рельефа

кистью, предназначенной для масляной живописи. В сочетании с клейстером гипсовая кашица не так быстро твердеет и некоторое время остается эластичной. Это качество особенно важно при усадке и растяжении макета, зависящих от изменения влажности и температуры.

Создавая рельеф местности, многие моделисты применяют пенопласт- легкий, хорошо поддающийся обработке материал. Из пенопласта делают отдельные части насыпей, примыкающие к мостам и путепроводам, он хорош как декоративный материал при имитации открытых скальных пород; очень похожа на каменные осыпи пенопластовая крошка. Однако вряд ли целесообразно применять пенопласт для заполнения объемов гор, возвышенностей, которые лучше строить на каркасах, а пенопласт использовать для отделки наружных поверхностей. Пенопласт хорошо растворяется ацетоном, растворителем 646, давая сильную усадку. Пользуясь этим свойством, на пенопластовой заготовке можно создать русла небольших ручьев, сгладить склоны оврагов, осыпей. Наносить растворитель на пенопласт надо небольшими дозами, постепенно, так как процесс изменения его формы продолжается некоторое время после окончания обработки до тех пор, пока весь впитавшийся в пенопласт растворитель не испарится. Поверхность мелкопористого пенопласта после обработки растворителем заплывает и поры пропадают. Для подачи необходимой дозы растворителя следует применять шприц объемом 5 см с иглой. Пенопласт хорошо обжигается огнем, образуя причудливые неровности, которые на ма-

кете могут стать берегами речек, прудов, неровностями земли. Обработку пенопласта растворителем и его обжиг допускается проводить только на открытом воздухе, так как и в том, и в другом случае происходит выделение вредных паров и дыма. Пенопласт склеивают ни-троклеями, во избежание образования раковин в местах склейки лучше пользоваться загустевшим клеем, который обеднен растворителем. Пенопласт можно также склеивать клеем ПВА. Участки макета, сделанные из пенопласта, можно окрашивать темперой на казеиновой основе и масляными художественными красками, в которые рекомендуется добавлять немного сиккатива, чтобы окрашенные поверхности не блестели и имели более естественную матовую фактуру.

Следует обратить внимание моделистов на то, что в работе по созданию рельефа на макете и по его отделке нужно очень осмотрительно пользоваться водорастворимыми клеями и красками, которые при некоторых обстоятельствах могут стать аккумуляторами влаги. Проникнув во внутренние узлы макета, сырость вызовет коррозию металлических и гниение деревянных деталей готового макета. Поэтому хорошо просушенные участки рельефа в местах склеек целесообразно покрыть олифой, которая остановит проникновение влаги.

Формируя поверхность макета, нужно постоянно думать о массе будущего сооружения, так как нередко случается, что подмакетник становится неподъемным после того, как сделан рельеф.
