ния электрических станций и промышленных предприятий Они бывают одноступечатыми и многоступенчатыми.

Простейшим типом одноступенчатого насоса является консольный насос, обозначаемый буквой К. Продольный разрез такого насоса дан на рис. 4.21, а внешний вид его представлен на рис. 4.22. Характерной особенностью такого насоса является расположение рабочего колеса на-

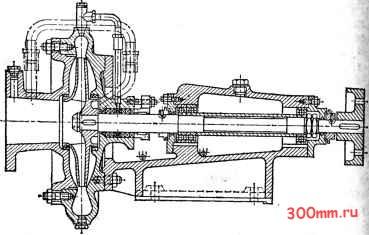

Рис. 4.21. Продольный разрез насоса консольного типа

Рис. 4.22. Внешний вид центробежного насоса типа К с напорным трубком, обращенным вверх

консоли вала, вращающегося в двух широко расставлен% ных шариковых подшипниках. Корпус спиральный с осевым подводом жидкости. Сальник здесь имеется только на стороне подачи. Насосы этого типа рассчитаны на подачу 10-360 м/ч. Создаваемые ими напоры лежат в пре-

Рис, 4,23. Характеристики консольного насоса с диаметром всасывающего патрубка 50 мм

делах 10-100 м, частота вращения 1450- 2900 об/мин, диаметр рабочих колес 132- 328 мм, полный КПД находится в пределах 50-84 %.

На рис. 4.23 представлена типичная для иасоса типа К характеристика при п = = 2900 об/мин.

Для внесения большого разнообразия в

рабочие параметры насосов заводы широко практикуют обрезку рабочих колес; это дает изменение параметров при сохранении конструкции и габаритов насоса. Приведенные па рис. 4.23 характеристики относятся к колесам трех различных диаметров, отмеченных на графике.

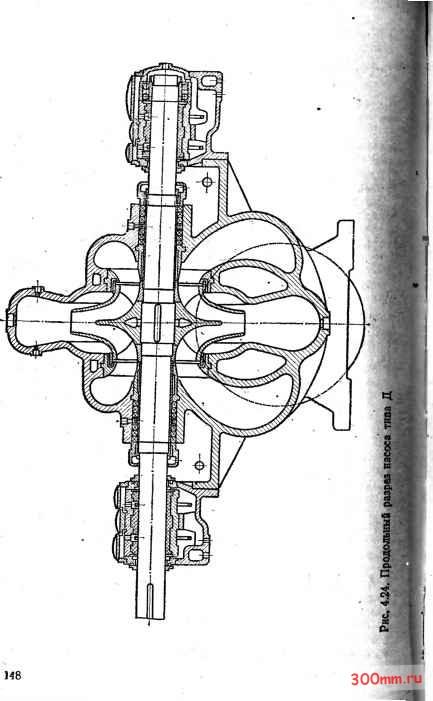

Продольный разрез насоса типа Д представлен на рис. 4.24, а на рис. 4.25 дан его внешний вал.

Насосы типа Д характеризуются двусторонним подводом жидкости к рабочему колесу, спиральной безлопаточной формой направляющих аппаратов и присоединением всасывающего и напорного патрубков к нижней половине корпуса при горизонтальной плоскости его разъема.

Основные параметры насосов этого типа: подача 90- 12 500 и/ч, напор 10-102 м, частота вращения 730- 2950 об/мин, диаметр рабочих колес 265-900 мм, полный КПД в пределах 64-92 %.

На рис. 4.26 представлена типичная для насОсов типа Д размерная характеристика.

Многоступенчатые насосы представлены тремя основными группами: секционные насосы типа С (секционные насосы с колесами одностороннего входа), насосы с колесами одностороннего входа и горизонтальным разъемом корпуса, насосы с первым колесом двустороннего входа н остальными колесами одностороннего входа и горизонтальным разъемом корпуса. Многоступенчатые насосы

этих типов перекрывают подачу от 5 до 1000 м7ч при напорах от 35 до 100 м. Специальные конструкции могут быхь выполнены с основными параметрами, выходящими за указанные пределы.

в качестве примера на рис. 4.27 дан внещний вид четырехступенчатого насоса и приведена схема последовательного включения его колес.

На рис. 4.28 приведены характеристики напора и мощности такого насоса.

Рис. 4.25. Внешний вид насоса типа Д

N, ле,

so тал/с

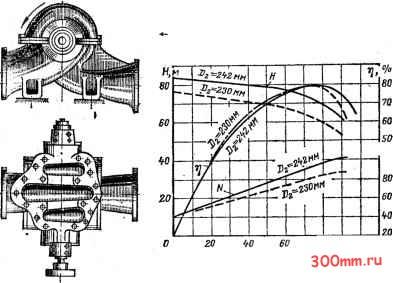

Рис. 4.26. Характеристики насоса Д-320-70

Конденсатные насосы применяются для удаления конденсата, а также как горячие, дренажные насосы бойлерных установок. Они предназначены для перекачивания конденсата и дренажа при температуре до 393 К.

Питательные насосы применяются для подачи питательной воды в паровые котлы. В больщинстве случаев это центробежные многоступенчатые насосы высокого дав-. епия, приспособленные к подаче воды с высокой температурой.

Насосы для кислых сред изготовляются из специаль-I ых нержавеющих сталей. Они перекрывают область расходов от 5 до 300 мУч при напорах от 7 до 500 м.

Насосы для подачи смесей жидкостей и твердых частиц. Условия работы таких насосов специфичны. Поток Жидкости, содержащей твердые частицы, проходя с боль-

шой скоростью через проточную часть, истирает внутри ие поверхности насоса.

Поэтому к конструкциям и материалам таких насосов предъявляются особые требования.

В теплоэнергетике такие насосы употребляются перекачки золосмесей и шлакосмесей в системах гид] золоудаления, а также при производстве работ по очи

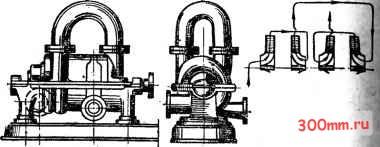

Рис. 4.27. Внешний вид и схема соединения колес четырёхступенчатого насоса

20 tO еО 80 гоо 720 0 й,Л/с

Рис. 4.28. Характеристики четырехступенчатого насоса марки ЭВ-200Х4 (по рнс. 4.27)

гидротехнических сооружений станции (каналов, колодцев).

Простейшим типом таких насосов является .песковыи насос марки ПН. Это одноступенчатый консольный насос, предназначенный для перекачивания смеси воды с рудой, гравием и песком с крупностью кусков от 2 до 15 мм в зависимости от размеров насоса. Конструкция этого насоса показана на рис. 4.29.

Рабочее колесо, спиральный корпус и диск отлиты из чугуна, хорошо противостоящего истиранию. Остальные

детали выполняются из обычного конструкционного чугуна.

Максимальная высота подъема при содержании в ней до 65 % твердых частиц крупностью 2 мм составляет до 30 м при частоте вращения до 1470 об/мин.

Рис. 4.29. Продольный разрез пескового насоса типа ПН

Рис. 4.30. Продольный разрез землесоса марки 12П7

т гоо 300 4ооц,п/г

Рис. 4.31. Характеристики землесоса марки 12П7

Подача при содержании твердых частиц до 70 % Доходит до 138 м/ч.

Песковые насосы большей подачи с диаметром напорного патрубка до 200 мм могут подавать смеси с круп-
