Главная > Насосы, вентиляторы и компрессоры Таблица 4.1, Характеристики основного насосного оборудования АЭС
Продолжение табл. 4.1 Наимевование Назначение машины Характеристика среды Радиоактивность Температура, К Параметры мгшины Давление иа входе, МПа Подача. Развиваемый напор, м Конструктивная скеиа машины Пусковые пароструйные эжекторы Отсос воздуха из конденсатора при пуске турбоагрегата Нерадиоактивная 298-303 е=5--10 ОдноСтупеича- . тые струйные аппараты Основные пароструйные или водоструйные эжекторы Отсоо паровоздушной смеси из конденсатора при работе турбоагрегата] а) на одноконтурной АЭС б) на двухконтур-иой АЭС Радиоактивная Нерадиоактивная 297-310 0.003- 0.005 e=30-e-40 Пароструйные с числом ступеней до трех, с промежуточными охладителями пара. Водоструйные, од-иоступенчатые

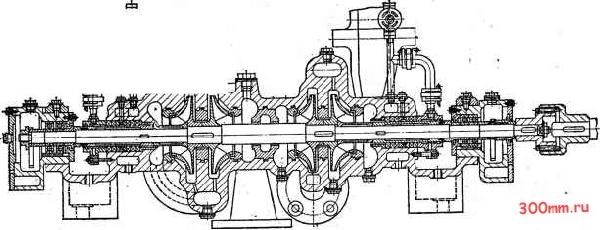

Рис. 4.45. Коиденсатный насос КС-20 Конденсатные насосы работают в режимах нагрузки, близких к кавитационный. Чтобы обеспечить надежную, без кавитационных срывов и помпажа работу иасоса, частоту вращения его ограничивают (в обыч. пых конструкциях не выше 1500 об/мии) и первое рабочее колесо выполняют с широким входным сечением для повышения давления на входе в межлопастные каналы. Рабочие колеса и детали, подверженные питтингу, изготовляют из кавитационно-стойких материалов. Количество рабочих конденсатных насосов для одного энергетичес-кого блока не менее двух, поэтому они соединяются параллельно и должны обладать напорной характеристикой, устойчивой в широком дна-пазоне нагрузок. Малые и средине насосы типа Кс выполняются секционными или с разъемом в осевой горизонтальной плоскости, с количеством ступеней давления до четырех. Типичная конструкция насоса типа Кс с подачей до 125 м/ч и четырьмя ступенями давления представлена на рис. 4.45. Корпус насоса чугунный с горизонтальным разъемом; всасывающий и напорный патрубки на нижней половине корпуса; на верхней половине корпуса имеются два патрубка для присоединения переводной трубы от первой группы (две ступени) ко второй. В пределах группы ступени соедиия- ются каналами, выполненными в теле корпуса. Компенсация тепловых деформаций достигается способами, указанными в § 4.8. Для уравновешивания осевой силы применено обратное расположение рабочих колес в каждой группе. Подшипники качения сдвоенные с кольцевой смазкой.. Масляные ванны подшипников имеют внешнее охлаждение водой, подво- димой в полости корпусов подшипников. Конденсатные насосы требуют хороших концевых уплотнений вала, поэтому уплотнения с мягкой иа- бивкой, примененные в насосе, снабжены еще и гидрозатвором - спе< циальным кольцом, распределяющим по окружности вала подводимый из напорного патрубка уплотняющий конденсат. Конденсатные горизонтальные секционные насосы отличаются от обычных конструкций этого типа лишь наличием винтового предвклю-ченного колеса (шпека) и формой и размерами входной воронки первого рабочего колеса [10]. Конденсатные насосы с подачей 125 м/ч выполняются трехступенчатыми с первой ступенью типа Д, а второй н третьей ступенями обычного типа с переводными каналами в корпусе [10]. Увеличение единичной мощности паротурбоагрегатов и переход К крупным энергетическим блокам вызвали появление вертикальных конденсатных насосов типа КсВ. Конденсатные насосы вертикального типа применяются для подач 200 м/ч н более. Конструкции конденсатнцх насосов блочных ТЭС я двухконтуриых АЭС одинаковы. На рис. 4.46 дан продольный разрез насоса КсВ с подачей до 500 м/ч. Переход к подачам до 1600 м/ч привел к разработке оригинальной конструкции, показанной на рис. 4.47. Рис. 4.46. Конденсатный насос КсВ-200-220
|
