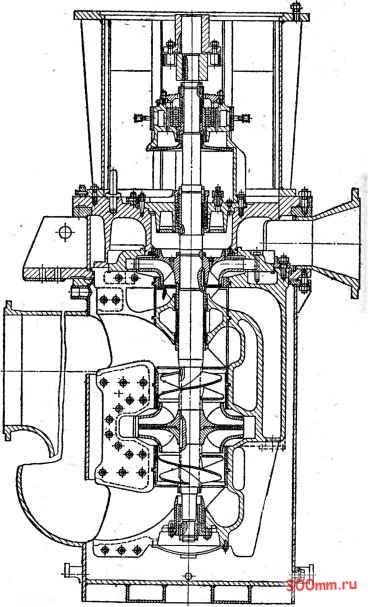

Рис. 4.47. Коиденсатный насос КсБ-1000-95 176

Насос двухступенчатый, двухкорпусиый, с осевым разъемом. Первая ступень снабжена винтовыми предвключениыми колесами (шнеками). Вторая ступень с колесом одностороннего входа и разгрузкой осевой силы отверстиями в диске. Вес ротора и остаточная осевая сила воспринимаются радиальио-упорным подшипником на верхнем конце вала. Нижний подшипник скользящего трения с водяной смазкой. Уплотнения, соединительная муфта, вспомогательные детали ротора и корпуса унифицированы с конструкцией насосов КсВ-200-520, данной на рис. 4.46.

Циркуляционные иасосы. В системах снабжеиня охлаждающей водом конденсаторов ТЭС применяются насосы с большой подачей н относительно низким напором следующих типов: вертикальные - осевые и центробежные, горизонтальные с колесом типа Д. Насосы устанавливаются на электростанциях малой мощности в пределах турбинного цеха близ конденсаторов, иа мощных, как правило, в специальных зданиях береговых насосных станций.

Обозначения осевых насосов: ОВ №-d и ОПВ №-d, где О-осевой, В - вертикальный, П - поворотно-лопастный. К - номер модели рабочего колеса, d - диаметр рабочего колеса, см.

Обозначение центробежных насосов: dB-Q/H, где d - диаметр напорного патрубка, мм; В - вертикальный; Q - подача, м/с; Н - напор, м.

Для горизонтальных насосов типа Д обозначения аналогичны обозначениям для насосов общепромышленного назначения.

В насосах ОВ рабочие лопасти жестко закреплены на втулке, а в ОПВ - имеют возможность поворота (изменения угла установки) в зависимости от конструктивной модификации при остановке насоса или на ходу его.

Параметры выпускаемых осевых насосов ОВ и ОПВ: rf=470-b, 2600 мм; Q= 1700-5-16300 м/ч; =4-s-28Ti; Л=27-ь 10ООО кВг; =250960 об/мин; 4=80-88%: М= 1800-75 ООО кг.

Осевые насосы применяются в системах прямоточного водоснабжения, требующих низкого напора.

На рис. 4.48 даны две схемы установок осевых насосов, различающиеся конструкцией подвода к входному отверстию насоса.

Рисунок 4.49 дает представление о конструкции насоса типа ОПВ. Насос состоит из следующих основных частей: всасывающей коифузор-ной части /, корпуса 2, в котором располагается рабочее колесо, переходной слегка конической обечайки, сопряженной с главной частью корпуса 3, имеющей отводящее колено и составляющей одно целое с за-ктадным ко.аьцом, опирающимся на фундамент.

Рабочее колесо состоит из втулки, снабженной обтекателем, в которой на шипах большого диаметра крепятся поворотные рабочие лопасти. Внутри втулки располагается механизм поворота лопастей, управляемый штангой, проходящей через полый вал 4 насоса. Поток, проходящий через рабочее колесо, несколько закручен относительно оси насоса и

с целью повышения КПД насосной установки раскручивается выправляющими лопастями 5, служащими для крепления нижнего подшилника б. Верхний подшипник 7 крепится иа приливе колена 8. Вкладыши под. шинников выполнены из специальной резины или древесного пластика я смазываются водой. Насос консольного типа и имеет одно верадее

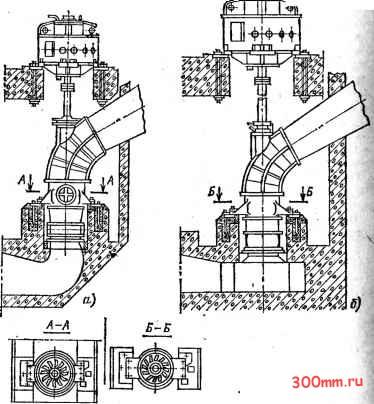

Рис. 4.48. Схемы установок осевых насосных агрегатов: а - подвод в виде колена; б - камерный подвод

уплотнение с мягкой набивкой. Вес ротора и гидродинамическая сила через жесткую муфту передаются иа вал двигателя и его подпятник

Параметры центробежных иасосов типа В: Q=5500-54 ООО мч; =26-f-90 м; VV=1300-T-9500 кВт; n=250-j-750 об/мм; ti=89 %; Ai= = 8500-4 100 ООО кг.

Продольный разрез насоса типа В показан на рис 4.50. Ротор иасоса состоит из рабочего колеса 1, основной диск которого жестко кре-

пится к нижнему фланцу 2 вала 3. Втулка рабочего колеса снабжена обтекателем 4. Верхним фланцем вал 3 жестко крепится к валу двигателя илн к фланцу промежуточного вала. Корпус 5 иасоса жестко крепится к закладному кольцу б, скрепленному с фундаментом анкерными болтами. Корпус имеет разъем в осевой вертикальной плоскости. Снизу к фланцу корпуса присоединен всасывающий конфузор 7. Сверху корпус

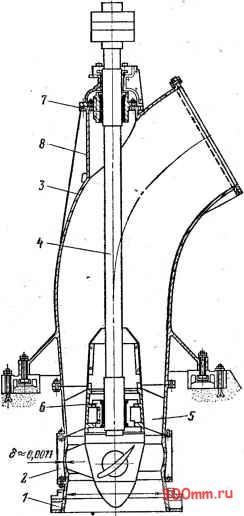

Рнс. 4.49. Осевой насос типа ОПВ 12*

перекрывается фасонной крышкой, несущей тумбу 8 подшипника сальникового уплотнении. Смазка подшипника водяная; сальниковое уплотнение с мягкой набивкой.

Подвод воды к насосу или непосредственно нз камеры всасывания, или при помощи изогнутой бетонной всасывающей трубы.

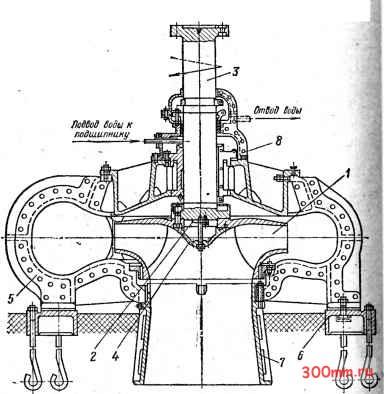

Рнс. 4.50. Вертикальный центробежный насос типа В

Насосы типа Д, применяемые в системах циркуляционного охлаЖ дення, имеют рабочие параметры: Q=160-i-12 600 м/ч; =15-90 м =4854-2900 об/мин. Их конструкция аналогична конструкции насосов типа Д промышленного назначения.

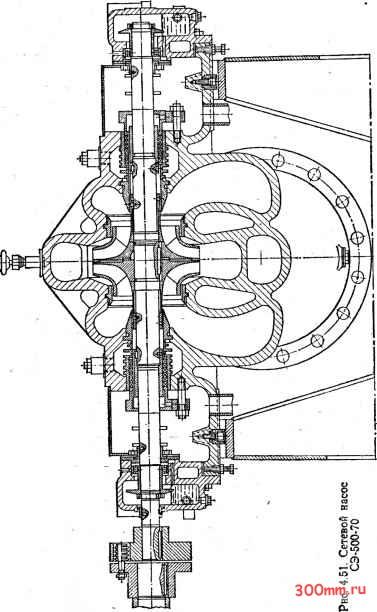

Сетевые насосы. Служат для подачи горячей воды в теплофикаци- онные сети коммунальных н промышленных систем теплоснабжения; устанавливаются на ТЭЦ н насосных станциях районов. Сетевые насосы- центробежные, горизонтальные, одно- и двухступенчатые.

В системах теплоснабжения в зависимости от применяемого (качественного или количественного) способа регулирования подачи теплоп
