Положение лопастей рабочего колеса определяйся основном значением угла схода потока с лопаток НА.

Назначение спрямляющего аппарата СА состоит в без ударном принятии потока, сходящего с лопастей рабочего колеса, и приданий потоку осевого направления. Если последнее не выполнено, то энергия с /2 будет потеряна. Раскручивание потока, т. е. уменьшение Cju до нуля, приводит к повышению КПД вентилятора. Обтекатель О, рас-


Рис. 7.7. Вентилятор с электродвигателем, вынесенным из потока

полагаемый неподвижно за спрямляющим аппаратом, уменьшает потери в потоке при постепенном уменьшении скорости. Параллелограммы скоростей решеток лопастей на рис. 7.4 дают представление о кинематической структуре потока в осевом двухступенчатом вентиляторе.

Регулирование подачи осевых вентиляторов может, производиться изменением частоты вращения, направляющим аппаратом НА на входе, поворотом рабочих лопастей РЛ и одновременно двумя последними способами.

Наиболее часто, в случае привода от электродвигателя с постоянной частотой вращения, применяется регули-; рование НА на входе.

Некоторые конструкции одноступенчатых осевых вентиляторов допускают реверсирование, т. е. при изменении направления вращения или углов расположения лопастей она изменяют направление потока. Лопасти таких вентиляторов доллшы выполняться с симметричным сечением.

Характеристики напора осевых вентиляторов имеют обычно седлообразную форму. Это отчетливо замечается, например, в безразмерной характеристике вентилятора серии МЦ (рис. 7.5). Конструкция этого вентилятора показана на рис. 7,6, Ее основные особенности: винтовая форма

Рис. 7.8. Дву.хсту-пенчатый вентилятор типа К-06





лопасти, жесткое крепление лопастей на втулке, расположение рабочего колеса.непосредственно на валу двигателя.

Расположение электродвигателя в потоке газа в некоторых случаях (высокая температура, запыленность) недопустимо, и тогда двигатель выносят из потока (рис. 7.7).

На рис. 7.8 представлена конструкция вертикального двухступенчатого осевого вентилятора типа К-06. Регулирование подачи этого вентилятора - направляющими аппаратами на входе. Вентилятор имеет КПД до 80 % при коэффициенте давления р=0,2. -

Имеется тенденция к применению осевых машин в качестве дымососов для крупных блочных ТЭС.

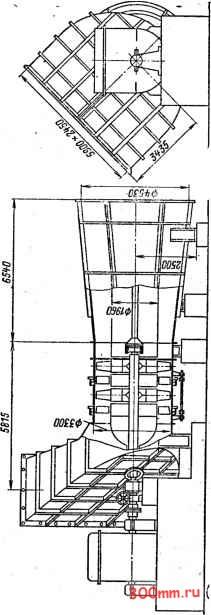

На рис. 7.9 показана установка с осевым двухступенчатым дымососом марки ДО-31,5.



Насть IV

ОБЪЕМНЫЕ ПОРШНЕВЫЕ И РОТОРНЫЕ НАСОСЫ

ГЛАВА ВОСЬМАЯ ПОРШНЕВЫЕ НАСОСЫ

8.1. Способ действия. Индикаторная диаграмма

Схема насоса с поршнем одностороннего действия и его теоретическая диаграмма давлений, называемая индикаторной, даны на рис. 8.1.

При движении поршнявправо полость цилиндра со стороны клапанной коробки увеличивается и заполняется жидкостью, поступающей из приемной трубы через всасывающий клапан Ki. При этом давление в клапанной коробке ниже атмосферного, что объясняется гидравлическим сопротивлением всасывающего тракта, расположением поверхности всасываемой жидкости ниже оси цилиндра й низким давлением над этой поверхностью.

Изменение давления на протяжении всего хода поршня направо изобразится линией всасывания 4-1.

В положении 1 поршень изменяет направление движения на обратное и всасывающий клапан автоматически закрывается; в клапанной коробке происходит резкое повышение давления до значения давления подачи рг- Этот процесс изображается вертикальной линией 1-2. В момент, когда давление повысится до рг, разность давлений под клапаном и над ним преодолевает вес и натяжение пружины напорного клапана К2 и он открывается. При равномер- ном движении поршня от точки 2 влево происходит подача жидкости- при постоянном давлении рг. В крайнем левом положении поршень снова меняет направление движения. При этом давление в клапанной коробке резко падает по линии 3-4, напорный клапан К2 закрывается и открывается всасывающий клапан /(ь Диаграмма давлений замыкается.

Индикаторная диаграмма показывает, как меняет( давление в цилиндре и клапанной коробке насоса на про* тяжении двух ходов поршня. Площадь индикаторной диа- j граммы измеряется в Н-м/м и, следовательно, представляет собой работу поршня за два хода, отнесенную к 1 м его поверхности (см. § 8.4).

Действительная индикаторная диаграмма (рис. 8.2) отдается от теоретической,- представленной на рис. 8.1, в основном наличием колебаний давления в начале всасыва-и подачи. Эти колебания обусловлены алиянием инерции клапанов насоса и прилипанием плотно притертых поверхностей их к седлам. Поэтому, например, в момент отрыва от седла напорного клапана (точка 2) в клапанной коробке должно быть повышенное давление, создающее



Рис. 8.1. Теоретическая индикаторная диаграмма поршневого насоса

Рис. 8.2. Действительная индикаторная диаграмма поршневого насоса

силу, способную оторвать клапан от седла и преодолеть его инерцию.

Как только клапан открывается, давление в клапанной коробке резко снижается и клапан дает несколько быстрых колебаний в потоке жидкости; при этом он дросселирует поток, вызывая колебания давления в клапанной коробке, отражающиеся на линии подачи индикаторной диаграммы. На форму линий всасывания и подачи оказывают заметное влияние также силы инерции жидкости, поступающей в цилиндр или уходящей из него при неравномерном движении поршня.

Действительные индикаторные диаграммы снимают с насосов при.помоЩи индикаторов.

8-2. Подача поршневых насосов

Подача поршневого насоса определяется размерами рабочего цилиндра, числом ходов поршня или частотой вращения вала насоса и количеством цилиндров.
