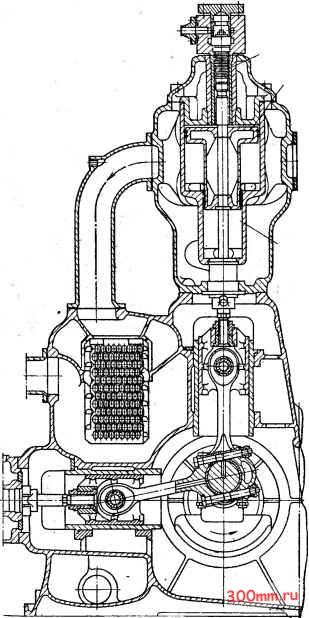

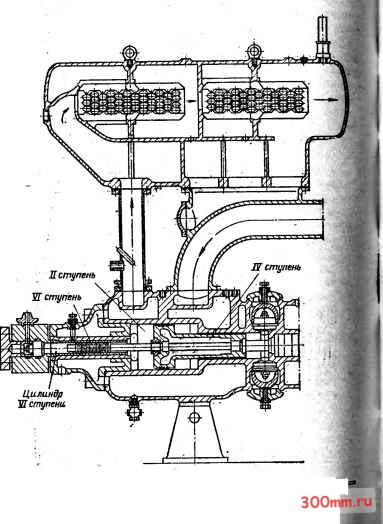

На рис. 13.21 дан вертикальньГй разрез компрессора типа ВП (углового) с шестью ступенями сжатия. Охлаждение воздуха в водяных охладителях после каждой ступе--ни сжатия. Конструкция в целом весьма компактна.

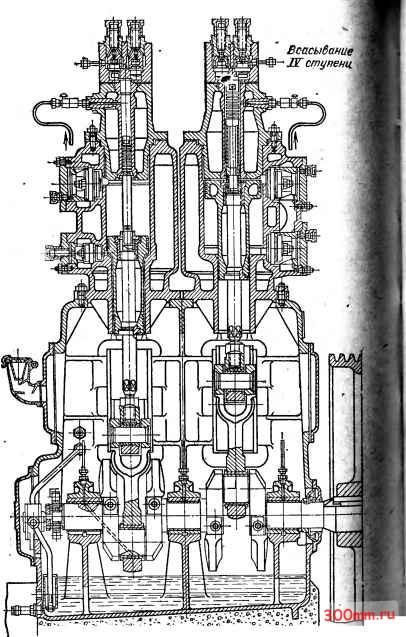

На рис. 13.22 представлен разрез вертикального компрессора. Конечное давление 22 МПа достигается в пяти ступенях. В правом блоке цилиндров расположены первая и четвертая, в левом - вторая, третья и пятая ступени сжатия. Компрессор - крейцкопфного типа с вильчатым шатуном.

ступень Ic/nyneHb


Шступень


22 МПа; S =220 мы; =500 об/мин 24-559



В-оасыВанив Y ступени


Рис. сжатия 370

o. .-. .-.f.-o;i.-.5v4-°. --o.- . ;-.У° -- .

13.22. Вертика.пьпый поршневой компрессор

.о - о

пятью ступвв

Компрессор снабжен масляным шестеренным насосом, родающим масло из картера к подшипникам. Масло для cvasKH в цилиндры подается специальным устройством - лубрикатором. Охлаждение воздуха в холодильниках осуществляется после каждой ступени.

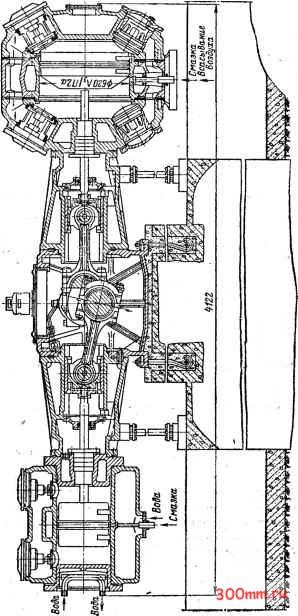

На рис. 13.23 представлен продольный разр ез по цилиндрам первой и второй ступеней оппозитного воздушного компрессора. Подача компрессора 100 м/мин, конечное давление 0,9 МПа, частота вращения 500 об/мин, ход поршня 220 мм, диаметры цилиндров 620 и 370 мм.

Привод компрессора от синхронного электродвигателя мощностью 630 кВт.

Рассмотрим кратко элементы конструкций компрессоров.

Цилиндры компрессоров с давлением до 8 МПа обычно отливают из чугуна; более высокие давления требуют применения стального литья и стальных поковок. Для улучшения условий работы поршня применяют чугунные сменные втулки. Цилиндры снабжают лапами, опирающимися на плиты, залитые в бетонный фундамент. В многоступенчатых компрессорах с дифференциальными поршнями блок цилиндров состоит из отдельных частей, жестко и надежно скрепляемых болтами и шпильками. Цилиндры и.меют штуцера для подвода и отвода охлаждающей воды и смазки и для установки термометров и манометров.

Поршни. Наиболее распространены дисковые поршни (рис. 13.24), применяемые для ступеней двойного действия, и дифференциальные в многоступенчатых компрессорах (рис. 13.25). Материал поршней - чугун, сталь. Форма поршней неосесимметрична; они обладают опорной=*поверх-ностью, как это показано на рис. 13.24. Поршни снабжаются чугунными уплотняющими кольцами.

Сальники применяются в компрессорах в местах прохода штоков поршней через крышки. При низких давлениях сальники выполняют с мягкой набивкой по типу, указанному для центробежных насосов. Здесь для давления до 2,5 МПа применяют пропитанную графитовой мазью хлопчатобумажную и асбестовую набивку. Для более высоких Давлений применяют асбестово-проволочный прографичен-ный шнур.

В компрессорах высокого давления применяют сальниковые уплотнения в виде конических разрезных чугунных колец (рис. 13.26). Сальники выполняются почти всегда с охлаждением.




На рис. 13.27 показана конструкция сальника для давления 75 МПа. Уплотняющие кольца выполнены из баббита и благодаря особой (угловой) форме их сечения самоуплотняются, прижимаясь давлением газа к поверхности ш гока.

Клапаны компрессоров преимущественно выполняются в виде самодействующих, открывающихся и закрывающихся автоматически благодаря рэзности давлений, действующих по обе стороны клапана. Конструкция пластинчатого самодействующего клапана представлена на рис. 13.28.

Седло / клапана сажается в гнездо, проточенное в крышке цилиндра. Оно имеет дзе концентрические кольцевые щели 2, закрываемые стальными кольцевыми пласти-

HamSm для тршнееыз: 1 колец


Опорная поверхность Рис. 13.24, Дисковый поршень


Piic. 13.25. Дифференциальный поршень компрессора с тремя CTyneiyiMH

с/К а тия

нами 3, Последние прижимаются к седлу, закрывая щелл. Пружинами 4, расположенными в выточках ограничительного диска 5, который скреплен с седлом клапана центральным болтом 6.

В некоторых конструкциях кольцевые щели заменяют рядом параллельных прямолинейных .прорезей, и тогда клапан называют ленточным.

Конструкция тарельчатого клапана с малой инерцион-HTift массой тарелки показана на рис. 13.29.

В последнее время находят применение клапаны прямоточного типа. По сравнению с обычными пластинчатыми и тарельчатыми клапанами прямоточные имеют много прсИ-муществ. Основное из ник - малое газовое сопротив-
