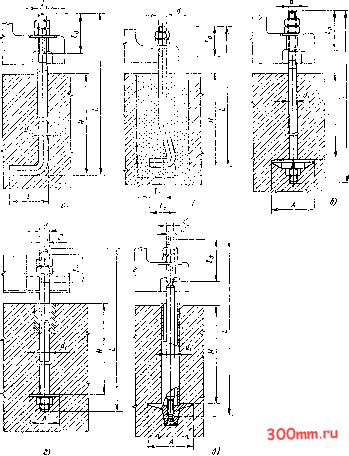

Р 1С. 2. Фундаментные болты:

а и б - изогнутые; 6 - с анкерной плитой; г - составные; д - съемные

болты служат для фиксации машин на фундаментах, повышения жесткости корпусных деталей и для предотвращения их смещения под действием случайных нагрузок. Расчетные (силовые) болты воспринимают нагрузки, которые возникают при работе оборудования.

Применяют шесть типов конструкций фундаментных болтов: изогнутые, с анкерной плитой, составные, съемные (рис, 2), прямые (рис. 3) и распорнъю (рис. 4).

Рис. 3. Фундаментные прямые болты, устанавливаемые:

а - на клее, б - виброзачекинкой

К основным установочным и конструктивным параметрам болтов относятся: глубина заложения Я, длина L болта, диаметр d резьбы, длина Iq резьбы, диаметр стержня di, длина / изогнутой части, диаметр или сторона А анкерной плиты, размер S под ключ, диаметр do отверстия в фундаменте, высота h конуса.

В зависимости от конструкции болты устанавливают на кондукторах до бетонирования фундаментов (см. рис. 2, а, в-д)\ в колодцах, оставляемых при бетонировании (см. рис. 2, б), и в скважинах (отверстиях), пробуриваемых в готовых фундаментах, перекрытиях или полу цеха (см. рис. 3 и 4). Наиболее перспективно применение болтов, устанавливаемых в пробуриваемых скважинах (отверстиях). Этим способом устанавливают прямые болты, закрепляемые в фундаменте с применением клея различного типа и цементной зачеканки, а также болты распорного типа. Прямые болты не имеют специальных анке-рующих устройств, поэтому менее надежны в эксплуатации по сравнению с другими и требуют тщательного соблюдения технологии установки. Болты распорного типа (см. рис. 4) обладают более высокой надежностью и про-

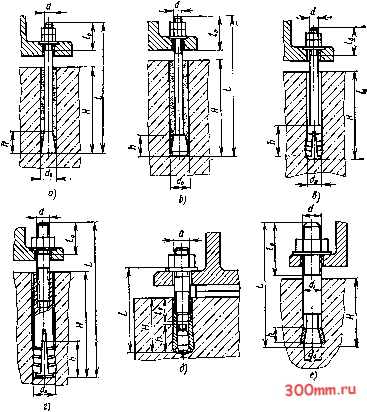

Рис. 4. Фундаментные болты распорного типа:

а - конические с цементной заче1.анкой; 6 - конические, устанавлив-аемые вибропогружением; в - конические с разжимными цангаМи (самоанкерую-щиеся); г - составные с распорным конусом; д - дюбель-втулки; е - дюбеля анкерные распорные

стотой установки, хотя и сложнее по конструкции. При-м&ение болтов распорного типа, обладающих малой глубиной заложения, в случаях, когда размеры фундаментов определяются длиной болтов, позволяет устанавливать оборудование без фундаментов с креплением непосредственно на перекрытиях или полу цеха.

Установку болтов осуществляют в соответствии со специально разработанным планом их расположения,
