24. Диаметры (в мм) скважин для установки фундаментных болтов

Болты

прямые на клее

S -с

конические

с вибропогружением

Диаметр

с разрезной цангой

с распорной цангой

составные с распорным конусом

дюбели

втулки

Диаметр

Отклонения *

анкерные распорные

Диаметр

Отклонения *

Мб М8 М10 М12

16 18

+3 -3

25 (20) 36 (27) 46 (33) 52 (40) 60 (43) 80 (60) 90 (63) 100 (79)

-2 + 10 -3 + 10 -3 + 10 -5 + 15 -5 + 15 -10 +20 -10 +20 -10 +20

20 25 35 40 50 60 70 80

±0,2 ±0,2 ±0,2 ±0,3 ±0,5 ±0,5 ±0,5 ±1

22 28 32 40 50 60 68

+ 1 + 1 + 1 + 1,5 + 1,5 +3 +3 +3

14 16

+0,5 + 1

8 10 12 15

+0,25 +0,3 +0,3 +0,3

+0,35

+0,35

10 12

+0,25 +0,3 +0,3 +0,3

+0,35

Фактические отклонений при бурейии перфораторами с применением рабочего инструмента номинального диаметра не превышают указанных допускаемых величин.

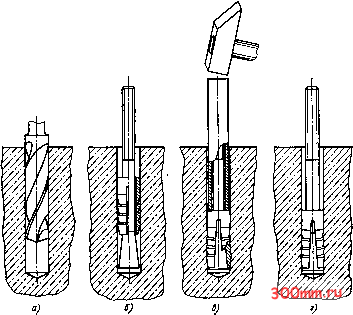

Рис. 9. Схемы установки конических болтов с расклиниванием цанг:

а - бурение скважины; б - установка болта; в - расклинивание болта монтажной оправкой; г - установленный болт

монтажных оправок, легким ударсш слегка осаживая втулки или цанги на конусе (рис. 9). Так как эти болты являются самоанкерующимися и их расклинивание происходит в процессе затяжки, то при установке требуется обеспечить лишь первоначальное зацепление цанг.

Иногда болты этого типа устанавливают с помощью дистанционных монтажных трубок /, расклинивая втулки или цанги завинчиванием гаек (рис. 10). Применение дистанционных трубок обеспечивает извлекаемость болтов. После расклинивания цанг болтов, установленных до монтажа оборудования (рис. 10, а), трубки снимают. Если станину оборудования подливают, то трубки оставляют (рис. 10, б).

Болты с распорным конусом закрепляют в скважинах путем осаживания разрезной втуяки на распорный ко-

Рис. 10. Схема установки конических болтов с помощью монтажных трубок:

монтажная трубка; 2 - станина оборудования

Рис. п. Схемы установки болтов с распорным конусом:

а - бурение скважины; б начало расклинивания; в - окончание раскли кивания; г закрепление оборудования; I - патрон мехацизированного ин струмента; 2 - переходный конус
