Продолжение табл. 2

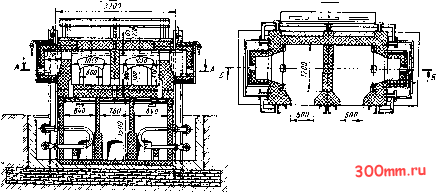

Рис. 1. Двухкамерная кузнечная печь щелевого типа (производительность до 1000 кг/ч)

Зкран с проточной, водой

оя;.,. Двухкамерная печь на жидком и газообразном топливе [камеры Morvr ?я о-РЗД (одна камера - для окончательногоаг?ева, Дру-

гая - для подогрева металла): одна камера все время служит подогревательной и матеоиалы после подогрева переносятся в другую камеру] ксвлтельнои, и материалы

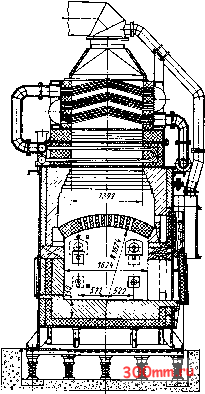

Рис. 3. Рекуперативный нагревательный колодец с отоплением из центра подины (крышка снята):

- каналы для подвода подогретого воздуха к горелке; 2 - горелка; 3 - люки для удаления кокса и окалины; 4 - сборные каналы для подогретого воздуха; 5 - подвод воздуха; 6 - рекуператор; 7 - окна для удаления дымовых газов

НАГРЕВ ПОД ОБЪЕМНУЮ ШТАМПОВКУ

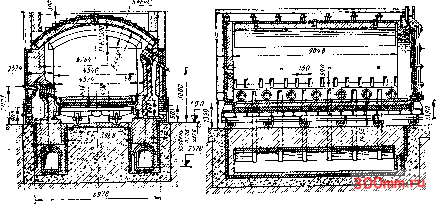

Рис. 4. Рециркуляционная нагревательная печь с выдвижным подом для иагрева под ковку стальных слитков

(F = в м; печь оборудована рекуператором и автоматическим управлением теплового

V пода

режима)

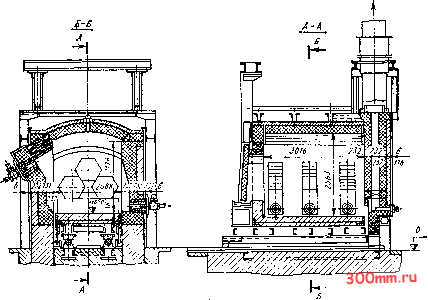

Рнс. 5. Термическая рециркуляционная печь с выдвижным подом (F п(,да= 41 м) с отдельными закрытыми топками. Масса садки 90-120 т

Рис. 6. Камерная печь малоокисдительно-Harpesa 2,6 м)

го нагрева с решетчатым сводом (F =

ЦОДа

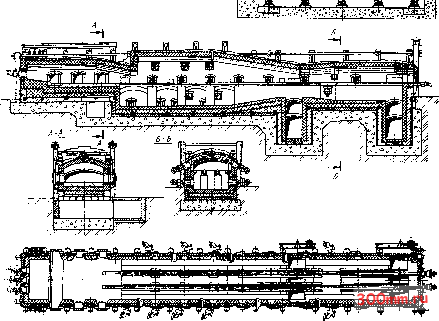

Рпс. 7. Трехзонная однорядная методическая пень для иагрева под ковку слитков из легированной и высоколегированной стали

Вив /i

,

Рис. 8. Печь для нагрева металла перед резкой с подъемно-шагающими балками

/ - роликовый конвейер к прессу; 2 - плоскопламенная горелка; 3 - дымоотвод; 4 - стеллаж загрузки; 5 - механизм подъемно-шагающих балок

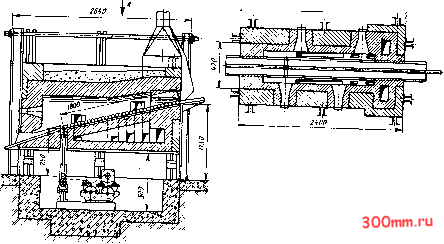

Рнс. 9. Очковая вращающаяся печь для нагрева концов заготовок при штамповке гаек и высадке головок болтов и заклепок;

/ - трубы рекуператора; 2 - зонт для отвода газов; 3 - отверстия для загрузки нагреваемого металла; 4 - горелка или форсунка; 5 - шариковая опора

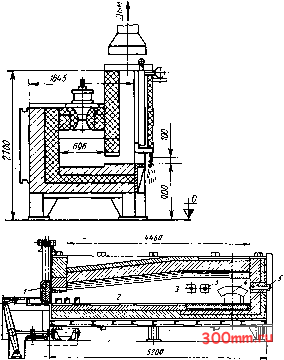

Рис. 12. Печь с наклонным подом н пульсатором для

выдачи заготовок

Рис. 10. Камерная щелевая нагревательная печь с обогревом нлоскопламенной горелкой

Рис. (I, Полуметоднчсская толкательная печь для нагрева заготовок под штамповку:

/ - окно загрузки; 2 - подогревательная камера; 3 - камера высокой температуры 4 - окно выдачи; 5 горелка

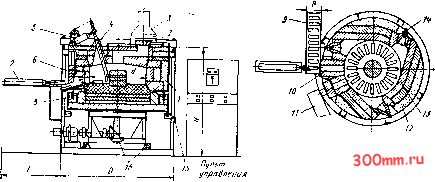

Рис. 13. Кузнечная печь с вращающимся подом;

вы7ачТ?г=Г; Г1 ;5ГевГа: ч?ск!.й-ц=р-5- ZT.. Г° ~ -750-1260 кг/ч) м, , 200-1-300 мм; производительность

Улоодный Воздух
