J J, у. во

о ТОО 200 300 400 SCO а) -

ljj,S,/c

£0 *0

500 Ш 500 200

200 300 too

80 40

20

Si,6,2,Mna гоо

200 300 wo 500

Рис. 5. Диаграммы деформирования сплава АМгв в литом иегомогеиизиролавном (в), литом гомогенизированном (б) и деформированном (б) состояниях: / а; 2 - a j; 3 - б; 4 -

Рис. 6. Диаграммы деформирования сплавов Д1 (/), Д1в (Я), Д20 ( /) в литом иегомогенизироваииом (а), литом гомогг. низироваииом (6) и деформированном (в) Состояниях:

/-о; г-ад,; 3 - Л: i-; 5 - KCV

гоо то

200 т\

160 so

по 60

So iff

to 2ff

ff ff

Ш 320 2W 160 80 0

т во

60 W 20

200 ТОО О

100 200 300 Ш $00 а] t,C

60 W 20

ТОО 200 300 1,00 5D0 I) t.C

KCV.TOkHk/m- бд,МПа ff<f,°A

SB 60

гоо ~л

120 - 2W во - 160

to - so

ТОО 80 60 W 20

к с у, ТО-нДк/м 603

200 300 400 500

а) t, С

ТОО 200 300 Ш 500 6) , t,C

Рис. 7. Диаграммы деформированиня сплавов ВД17 (д) и Д19 (ff) в деформированном со-

стоянии;

i - о 2 - KCV: 3-6; 4-1/

50 ТОО

40 80

30 СО

20 40

10 20

400 300 200

200 300

400 500

300 400 500

б) t.-c

Рис. 8. Диаграммы деформирования сплава Д21 в литом гомогенизированном (а) и деформированном (ff) состояниях:

/ - Ojj-, 2 - 3 - KCV; 4-6: 5 - ф

TOO 200 300 400 SffO I J t,C

Диаграммы деформирования алюминиевых сплавов приведены на рис, 1 -13. (Здесь.и далее для цветных металлов они построены при ё = (0,3- 1,5)х X 10 3 с~1). Диаграммы рекристаллизации алюминиевых сплавов приведены на рис. 14-!6

Магниевые сплавы

Деформируемые магниевые сплавы можно разделить на четыре группы. К первой группе относится сплав не-

высокой прочности (0в = 170-г--н230 МПа) МА1; имеет высокую пластичность в интервале температур горячего деформирования; рабочая температура деталей при длительной работе до 150°С, при кратковременной до 200 °С; применяют в виде штампованных заготовок несложной конфигурации, не несущих больших нагрузок.

Ко второй группе относятся сплавы средней прочности (Og = 230-Н-260МПа), AiAS, МА2; характеризуются хорошей

)Ы so

по 60 80 W W 20

100 SO 60

ho 20

0 0

300 120 \-

160 ее,-

120 60 SO W

; 20

250 100 200 SO ISO 60 100 1,0 50 20 О

о о

-300120-

ZW 120

О 100 200 300 Ш 500

а) t,c

700 200 т т soo

6) t, С

-Ш -

т 200 300 ш 500

в) 1,С

Рис. 9. Диаграммы деформирввани сплавов АВ (/), АК8 и ДК4-1 ( /) в лигом иегомо-геиизироваином (а), литом гомогенизированном () н деформнровапиом (в) состеяниях:

SO ВО

6 МПа; кС,10-кДт1м* 500

200 ISO 100 50

100 200 ЗОО т 500 t,C

Рнс. 10. Диаграммы деформирования сплава ЛК4 в литии гомогенизированном состоянии;

100 200 300 W0 500 t.C

Рис. И. Диаграммы деформирования сплава В93 в деформированном состоянии; / - а ; 2 - KCV; 3 6; 4

200 700

- 200

160 120

100 200 300 WO 500 а] t,C

100 200 300 i,QO 500 6) t,°c

Рис. 12. Диаграммы деформирования сплава В95 в литом гомогенизированном (я) и деформированном (б) состояниях; ; - о; 2 - 0(, j: 3 - 6; - rj;

100 SO

60 20

200 160

по so w

ц <!, % KCV, Ю-кДж/м б МПа too -1 zoo

320 - 2W

2,0 -

100 200 300

tOO 500 t, С

200 300 WO 6)

О л о

160 - по во - 60

Рис. 13. Диаграммы деформирования сплава В96 в литом негомогенизированном (я) и деформированном (ff) состояниях;

- 4; 2 - з; 3 - KCV; 4 - 6; 5 -

рекристал, гуре осадки

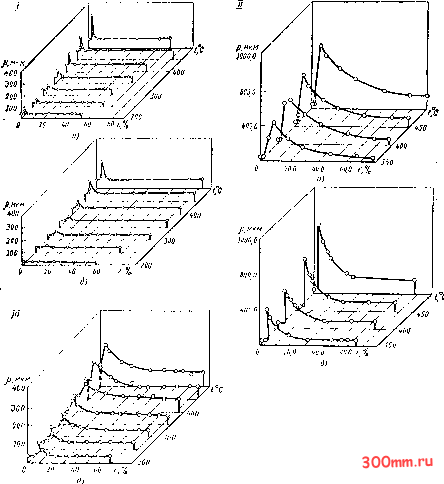

Рис. 14. Диаграмма рекристаллизации сплава АД1. Прутки npeccoLaHHHe, горячая осадка, отжиг при температуре осадки в течение 20 мин в соляной ванне

Ь iJ,KiM

Рис. 15. Диаграмма рекристаллизации сплава Д1. Отжиг при температуре 500 С в течение 3 ч;

,00(

-- осадка

осадка на прессе

копре;---

tC 500

z/зоо

М вое, %

р.тм

Рис. 16. Диаграммы рекристаллизации сплавов ВДП (/), АКе ( ), АК8 ( /.); осадка иа прессе (а); осадка на копре \б)

пластичностью; рабочая температура деталей до 250 °С; применяют в виде деформируемых полуфабрикатов и штампованных заготовок для деталей средней прочности и сложной формы.

К третьей группе относятся сплавы высокой прочности (ав= 260-;-340МПа) МА2-1, МА5, имеющие удовлетворительную пластичность, рабочую температуру деталей до 200 С; применяют в виде штампованных заготовок для нагруженных деталей средней сложности; ковкой не обрабатываются.

К четвертой группе относится жаропрочный сплав МАИ, имеющий удовлетворительную пластичность; рабочая температура деталей 200-400 °С; применяют для деталей, работающих в условиях повышенных температур; медленное разупрочнение происходит при температурах выше 200 °С.

КЛАССИФИКАЦИЯ И СОСТАВ ЦВЕТНЫХ МЕТАЛЛОВ И СПЛАВОВ 41 2Ц. Химический состав магниевых сплавов, % (ГОСТ 14957-76)

Химический состав, физические и механические свойства магниевых сплавов приведены в табл. 23-26. Диаграммы деформирования магниевых сплавов даны на рис. 17, диаграммы рекристаллизации - на рис. 18-20.

Медные сплавы

Из деформируемых медных и медно-никелевых сплавов изготовляют детали, требующие высоких электрической проводимости, теплопроводности и коррозионной стойкости.

м во

70 60 51! 40 30

Ш -350-300-250-200-150-100 -50 -О .

120 100

60 40 20

80 60 40

300 400 О)

500 t.C

30 24 18 12 S

20 200 300 400 500 600 6} t,C

Рис. 17. Диаграммы деформирования сплавов МА8 (а), ,МА2 (б): 1 - о, 2 - KCV: 3 - s; 4 - If;. 5 - * шах ст * шах дин
