а) Плосиосрпи перетачай



г) []j]acHccrnu nepernOHHVi Парабола \V!-f4b ог

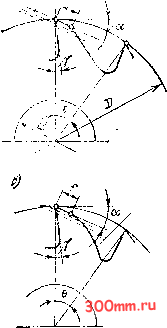

Сис. V.2.

Формы остроконечных н эатылованных зубьев фрез

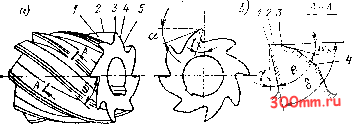

Геометрия цилиндрических фрез. На рис. V.3 показаны элемегты цилтшдриче-ской фрезы с винтовыми зубьями передняя поверхность /, задняя поверхность 4, ленточка 3 (шириной 0,05-0,1 мм), поверхность спинки (затылсванрая) 5, лезвие 2. Угол, образованный лезвием с осью фрезы, называется углом наклона виктовой канавки, или утлом наклона спирали или углом наклона зубьев и обозначается е. Задний угол а (рис. V 3, б) измеряется в плоскости, перпендикулярной к оси фрезы, т. е. в плоскости ее торца Нормальный задний угол а измеряется в плоскости, перпендикулярюй к лезвию Передний угол v измеряется в плоскости, пергенди-куляриой к лезвию. Поперечный передний угол у измеряется в плоскосттт, перпендикулярной к оси фрезы.


Рнс. V.3

Элементы и геометрия цилиндрической фрезы с винговыми зуСькмн




Геометрия торцевых фрез. Рабочая часть фрезы имеет главные и вспомотательные лезвия Главные лезвия образуют наружную цилиндрическую форму, переходящую у торца в коническую, вспомогательные - торцевую сторону фрезы.

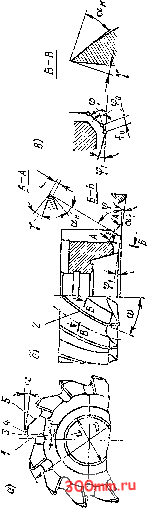

Элементы зуба с главным лезвием (рис. V.4, а) подобны элемеитам цилиндрической фрезы (см рнс. V.3); передняя поверхносЬ /, задняя поверхность 4, ленточка 3, спинка 5, винтовые лезвия 2, задний угол а, поперечный передний угол у, задний нормальный угол а, передний угол у, угол наклона винтообразного лезвия bi

Элементы зуба с вспомогательным лезвием с торцевой стороны фрезы показаны на рнс. V.4, д. Здесь передний угол тождественен углу наклона винтообразного лезвия на тти-линдрической части фрезы, который иногда применительно к торцевым фрезам называют продольным передним углом. Задний угол щ зуба на вспомогательном лезвии показан в сечении Б--Б, его называют торцевым задним углом

Главные лезвия торцевой фрезы соединены с вспомогательными лезвиями (переходными участками), которые образованы вершинами зубьев, составляющих наружную коническую форму, заканчивающую цилиндрическую часть фрезы. Угол, под каким этот участок лезтия расположен по отношению к цилиндрическому участку главного лезвия, называется главным уг.гом в плане ср. Обычно ф равен 45-60°

В целях уменьшения трения торцевых зубьев их лезвия расположены под углом cpi, называемым вспомогате.чьным углом в плане. По-ми.мо углов ф и ф1 имеется еще угол фо, назы-в.шмый углом в плане переходного лезвия. Угол фо образован фаской в местах соединений главных лезвий с вспо.могательными лезвиями (рис. V.4, а). Ширина фаски /о составляет 1,5- 2 мм и .может заменяться закруглением места соединения лезвий. Такое сглаживание угла соединения делается с целью уменьшения шероховатости обработанной поверхности и увеличения стойкости фрезы.

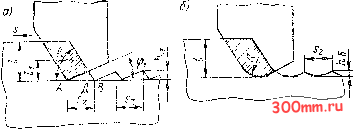

На рис. V.5 показано влияние формы зуба и подачи на шероховатость поверхности при фрезеровании торцевой фрезой. Если фрезерование ведется фрезой без фастш (рис. V.5, а), то высота неровностей ha увеличивается пропорционально увеличению угла ф и подачи s, При фрезеровании фрезой с фаской или закруглением с радиусом R (рис. V.5, б) высота неровностей /те относительно уменьшается; при том тем более, чем шире фаска /о или больше радиус закругления R. Для фрез с закругленными зубьями высота неровностей

Способы контроля геометрических параметров фрез приведены в табл. УП.б.




Рис, у.5.

Влияние формы лезви! фрезы на шероловатость поверхности

Материалы для режущих частей фрез описаны в п. 1.6.

Режущие инструменты, и в их числе фрезы все больше оснащаются твердь1ми сплавами применяемыми в виде пластин готовых форм Такие пластины механ!1че-скй закрепляются на корпусах фрез

Режущие твердосплавные пластины классифицируются, по форме, заднему углу, степени гочттости и другим конструктивным особенностям. Основные размеры пластин и их характеристики с условными обозначениями установлены ГОСТ 19042-73. Наибольщее применение-для фрез имеют ттласшны круглой, квадратной и пжн-гранной форм

Фрезы с пластинами твердого снлава имеют в 1,5-2 раза более высокую стойкость .озволяют на 20-25 % сократить затраты времени резання, число фрез, обратцающихся в пионзводсгве, по сравнению с обычными фрезами из быстрорежущих я инструментальных сталей,

Мнотообоазие конструкций фрез, применяемых в производстве, вызывает необходимость классифицировать их по ряду признаков.

По материалу режущей части фрезы делятся на углеродистые, быстрорежущие и твердосплавные

По форме режущих зубьев различают фрезы с остроконечными и затылованными зубьями (см рис. V 2)

По направлению режущих зубьев фрезы подразделяются на прямозубые с винтовыми (см. рис. V.3) или спиральными зубьями.

По своему назначению (характеру выполняемых работ) и расположению лезвий фрезы разделяются на цилиндрические (рис, V.6, а) и торцевые (рис. V.6, б), применяемые для обработки плоскостей; дисковые двусторонние (рис V.6, в) для фрезерования уступов и дисковые трехсторонние для фрезерования пазов (рис. V.6, d); прорезные (рис. V.6, д) и концевые (рис, V.6, е), используемые для обработки нс больших по размеру плоскостей, пазов, уступов, поверхностей криволинейных контуров у изделий плоских форм и др.; угловые (рис. V.6, яс) для обработки угловых пазов и канавок и фасонные (рис. V.6, з) для обработки фасонных поверхностей.

По способу закрепления на станке фрезы разделяются на насадные, насаживаемые на оправку, и концевые, закрепляемые хвостовиком.

По конструкции фрезы разделяются на цельные, зубья KOTopiJx выполнены заодно с тсорпусом; сборные - со вставными зубьями (в виде ножей или непосредственно режущих пластин); составные, например составленные из двух половин и прокладки между ними для восстановления первоначальной длины фрезы после переточки.

По размерам и числу зубьев различают фрезы с мелкими и крупными зубья.\ш. Мелкозубыми принято называть фрезы, число зубьев г которых больше \,dVd, а тфупнозубыми называют фрезы, число зубьев г которых меньше 1,5 Vd, где D - диаметр фрезы, мм. К крупнозубым сЬрезам относят фрезы со вставными ножами и применяют их для чернового и получистового фрезерования. Мелкозубые фрезы используют для чистового и отделочного фрезероваьия.

Числа зубьев для мелко- и крупнозубых фрез каждого типа в зависшутости от их диаметра установлены государственными стандартами.
