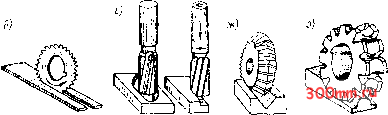

Рис. V.e.

Типы фрез и обрабатываемые ими характерные формы поверхностей

В некоторых случаях целесообразно применять одно- и двузубые фрезы, т. е. сборные фрезы, в корпусе которых закреплены один или два диаметрально расположенных зуба. Такие фрезы, называемые иногда летучими, обычно используют для обработки единичных деталей фасонного профиля, а также для фрезерования некоторых цветных металлов и легких сплавов. Широко используются фрезы-летучки в условиях ремонтного производства.

Значения диаметров и ширины фрез нормализованы. Они образуют геометрический ряд со знаменателем прогрессии ф = 1,26. Наружные диаметры стандартных фрез принимаются равными 16, 20, 25, 32, 40, 50, 63, 100, 125, 160, 200, 250 мм н т. д до 630 мм. Нормальная ширина цилиндрических фрез составляет ряд с раз-ме.-ами 50, 63, 100, 125 мм. В отверстиях фрез предусчотреиы продольный шпоночный паз для передачи крутящего момента от шпинделя с помощью шпонки и внутренняя выточка (во фрезах шириной больше 24 мм).

Хвостовики концевых фрез диаметром меньше 20 мм изготовляют цилиндрическими; у фрез большего диаметра хвостовики выполняют с конусом Морзе или метрическим, стандартизированным по ГОСТ 24644-81.

V.2. ЕклинАрнческие и дисковые фрезу

Цилиндрнческиефрезы применяются на горизонтальио-фрезервых станках для сбработк!! плоскостей с шириной фрезерования В L - 10 мм, где L - длина фрезы.

Цельные цилиндрические фрезы изготовляются нз быстрорежуигей стали марок Р9, Р18 и Р6М5 двух типов - с мелкими и крупными зубьями (табл. V.1). В целях борьбы с вибрациями на лезвиях зубьев выполняются стружкоразделительные канавки. Повышению виброустойчивости способствует и применение фрез с неравномерным угловым шагом зубьев.

Сборные цилиндрические фрезы вытюлняются как с пластинками из быстрорежущей стали, так и с напаянными твердосплавными пластинками.

Цилиндрические фрезы ненормализованных конструкций. Некоторые новаторы производства в целях улучшения условий отвода стржки прибегают к работе круп-нозубыми фрезами с большим углом ш и, следовательтю, с большим пространством для размещения стружки. Во избежание возможной при этом неравномерности прибегают к увеличению угла и.

Фрезы цилиндрические А. Фрезы цилиндрические из 6истрорежуи\ей стали (ГОСТ 3752 - 71 ) Тип I - фрезы цичиндрические с иелкиа зубом

Tui 2 - фрезы ци .индрические с комми зубом

Обозначение фрез

праворежущих

леворежущих

63 80 100 125

2200-0195 2200-0197 22О0-0199 2200-0201

2200-0196 2200-0198 2200-0200 2200-0202

100 125 180

2200-0203 2200-0205 2200-0207 2200 0209

2200-0204 2200-02С6 2200-0203 2200-0210

В. Фрезы цилиндрические, оснащенныл еинтсоылш пластинками твердосплавными {ГОСТ 3721 - 69*)
