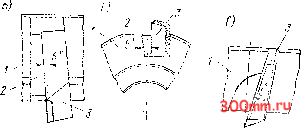

[>lic. V.8.

Способы крепления

ЕСтаЕиых ножей тора,е-ЕЫх и дисковых дву- и трехсторонних фреч

J i-A /Положение!.

Pj Долоте HUB 2 jo

По сравнению с пклиндрическныи фрезами торцевые фрезы имеют следующие преимущества более жесткое крепление на консольной оправке или непосредственно на шпинделе С1аика; более надежное крепление вставных ножей, чю дает возможность чаще изготовлять такие фрезы сборными; более плавную работу, так как угол KOiiTSKTa зависит не от припуска на обработку, а от ширины фрезерования и диаметра фрезы

Цельные торцевые быстрорежущие фр зы (из стали марок Р6М5, Р18, реже из РЭ) применяются лишь с размером диаметра до 100 мм При больших диаметрах в целях экономии дорогостоящих инорументальных материалов используются сборные торцевые фрезы с ножами из быстрорежущей стали или с пластинкагли из твердых сплавов.

На рис. V 8, й показано наиболее простое крепление вставного ножа 3 в корпус / фрезы при помощи тладкого клина 2. Для регулирования ножа по высоте в некоторых конструкциях фрез с таким креплением предусмотрено перемещение ножа в корпусе при помощи винта. Надежность крепления гладким клипом дссптгается за счет плотного соприкосновения сопряженных поверхностей ножа, клина и паза в корпусе. Как видно из рисунка, клин здесь расположен в осевом направлении. Такое расположение предпочтительно.

Значйгельно большее распространение получило клиновое крепление ножа с рифлениями (рнс. V.8, б) Здесь тмин расположен радиалгно. Он расклинивает нсж 3 а корпус 1, на опорной поверхности которого имеются такие же рифления, как и на 1:оже. Регулирование положения зубьев в эюм случае осуществляется проще, чети в предыдущем, - перестановкой ножа на одно или несколько деления рифления.

На рис. V.8, S и г изображены способы крепления ножей при помощи рифленых клиньев - ножей 3. Здесь сами ножи имеют клиновую форму и одновралетию - рифления. Так же и пазы в тюрпусе 1 фрезы выполнены с соответствующим уклоном и имеют ри<[)леяпя. На рнс. V.8, г показано рисх:льно-клиноБое крепление ножа 3, расположенного в осевом, а на рис. V 8, б - в радиальном направлении в корпусе 1.

Недостатком фрез, в которых крепление ножей выполнено по рис V 8, б и 3 (в радиальном направлении), является невозможность врдвижения нож.ч по оси

фрезы, что снижает число возмолчных переточек. Этот недостаток мсж-т быть устра-не!1 применением осевых рифлений, что вызывает необходимость обеспечения наклона ножа в корпусе фрезы в дгл . направлениях.

На рис V 8, д показано крепление ножей, имеющих двойной наклон в корпусе фрезы Одна сторона иока .3 плоская, а ил д;.\1ой стор<тс -....дущ-й осевой (IDO-дольный) наклон 5° и радиальный (поперечный) наклон 2 30, нанесены продольные рифли, входящие в рифления паза корпуса /, выполненные с такими же ,цвумя наклонами Такая конструкция при перестановке зуба обеспечивает восстаиовление ртзмеров как по диаметру, так и по ториу

Конструкция и размеры торцерык и коицгБЫХ фрез приведены в тьбл. V.3 и

V !.

В };ас1оящее время широко используются торцевые фрезы, оснащенные цельно-шердссилавными псперетачнваемыми пластинками пятигранной и круглой формы.

Концевые фрезы. Применяются для обработки пазов, различных выемок, уступов, B3dHMUo псрпетгднкулярных плоскостей, для фрезерования криволинейных гонгуров и пр Изготовляются концевые фрезы как из б.ыстрорежутцих сталей, так и с твердосплавными пластинками и коронками (табл V 4) По.1Учают распространение и монолитные (цельные) твердосплавные фрезы. В целях улучшения условий отвода стружки при резании вязких металлов стремятся к прнменени.о крупио-зубых фрез, !1меющих угол наклона спира.1ьыой канавки w =45°, Виброустойчивость концевых фрез повышается в случае выполнения их с нерав:10мериым окружным шагом.

В связи с расширением применения изделий, изготовляемых из груднообраба гываемых сталей и сплавов (с твердостью НВ > 2500 и пределом прочности Ов > 900 МПа), производятся в цен гральзоваииом порядке (в соответствии с ГОСТ 18934-73, ГОСТ 18949-73) фасонные концевые цсльнотвердосилавные фрезы. Этт! фргзТ)! используются при обработке чеканочных штам)юв, пресс-форм с1 ильер, пуансонов и матриц обрезнтлх штампов и других изделии.

К особой группе концевых фрез принадлежат шпоночные концевые фрезы, их отличает минимальное число зубьев - два и наличие торцевых зубьев, лезвия которых обеспечивают резание по всей торцевой поаерхцосит. Конструкции и размеры концевых фрез приведены в табл. V.4.

При обработке внутренних полостей на копнровально-фрезерных или объемно-фрэзерных станках с ЧПУ, в зоне перехода концевой цилиндрической фрезы с донной поверхности на вертикальную поверхность С1енки (рис. V 9, б) на участке hi . возникает снятие очень пш-

рокой стружки, вследствие

чего возбуждаются колебания (вибрация). Предотвращение их требует значительного снижения режима резания, а следовательно, и производительности. В целях устранения этих явлений ре-комен.чуется применять фрезы, показанные на рис. М.9,а. Пластинка 4 из быстрорежущей стали или твердого сплава закрепляется в пазу корпуса / центральным винтом 2 и клином 3. Из рис, V.9, в видно изменение условий обработки за счет значительного уменьшения участка Аз

Фрезы иестапдар.изиро-ваны, они разр,-5бо1а.1ы за-во. ,ом, выпускающим копи-poBajibHO-фрезерные станки о ЧПУ.

Рис. V.9.

Концевая сборная двухзубая фреза

Торцевые фрезы, конструкции и размеры, мм

Фрезы торцевые яохаояые из быстроремуией спмли (Г0С1 9304 - 69*. СТ СЭВ 1175 - 78) О :я обработкистоли и чугуна Тип 1 - фрезы мелкозубые с креплением на продольной и на торцевой шпонке (на эскизе не показаны)

Обозначение фрез

праворе>1!у1цих

.тсворежуи;их

40 50

63 80 100

16 22

27 32 32

32 36

40 45 50

С креплением на продольной шпонке

18 10 2210-0061

20 12 2210-0063

С крепление/.! на торцевой шпонке

22 25 28

16 18

2210-0071 2210-0073 2210-0075

2210-0062 2210-0064

2210-0072 2210-0074 2210-0076

/ и/, ? - фрезос с крупным з.Сс
