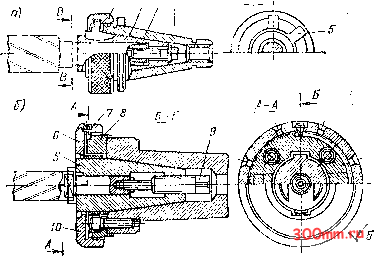

Рис. VI.5.

Быстродействующие патроны для концевых фрез

гивается гайкой /. Во фланце гайки / имеются прорези, соответствующие выступам на фланце втулки 2. Это позволяет, не отвинчивая полностью гайку У, а только

совместив ее прорези 5 с выступами, установить втулку на место, затем поворотом гайки на некоторый угол затянуть втулку с инструментом в конусное гнездо.

Второй патрон (рис. VI,5, б) имеет переходный фланец S, закрепляемый четырьмя винтами 10 к торцу шпинделя станка. Шипы шпинделя входят в пазы фланца S и передают ему крутящий момент. Отверстие фланца имеет два паза, соответствующие двум выступам на втулке 5. Фреза предварительно устанавливается в отверстие втулки 5 н закрепляется винтом 9.

На наружную резьбу фланца S навернута гайка 6, в ней имеется винт 7, цилиндрическое окончание которого входит в канавку, образованную на цилиндрической поверхности фланца. Канавка занимает только половину окружности фланца. Винт 7 ограничивает поворот гайки 6 половиной окружности.

Фланец гайки 6 имеет два паза, такие же, как у фланца 5. Совместив пазы гайки и фланца, втулку 5 с фрезой можно Бставпгь в птездо шпинделя. Повернув затем гайку € по часовой стрелке, затягивают втулку 5, закрепляя ее и инструмент. Подобные патроны нормализованы По нормали машиностроения МН 5553- 64 выполняется шесть типоразмеров пат-Рнс. v(.6. ронов с внутренним конусом Морзе от

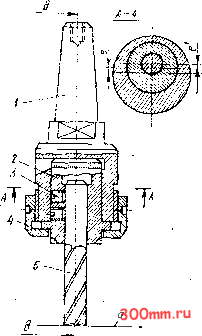

Эксцентриковый патрон 1 ДО 4 И ДЛЯ концов Шпинделей 40 и 50,

Патрояьс и Krw щя ктщюых ез. с пид>шдрие%1 1 хвостовикам, конструкция и размеры, мм

Эксцентриковые патроны применяются для фрезерования шпоночных гне.зд и других мерных и точных пазов немерными концевыми фрезами. Использование патронов позволяет значительно сократить номенклатуру режущих инструментов. На рис. VI.6 показан один из таких патронов.

Хвостовиком / патрон закрепляется в шпинделе станка. В корпусе патрона имеется глухое отверстие, ось которого смещена относительно оси вращения патрона

Таблица VI.9 Втулки переходные для концевых фрез с коническими хвостовиками

Втулки переходные

Обозначение

Конус Морзе

отверстия

наружный

По ГОСТ 13789-68

Конис Морзе

6101-0071 6101-0072

6101-0073 6101-0074

6101-0075 6101-0076 6101-0077

6101-0078 6101-0079 6101-0080

По ГОСТ 13792-68 с отжимной гайкой

Конус Морзе

6101-0091 6101-0092

6101-0093 6101-0094

6101-0095 6101-0096 6101-0097

По ГОСТ 13790 - 68

6103-0001 6103-0002

6103-0003 6103-0004 6103-0С05

Конус Морзб

6103-0007 6103-0008

6103-0021

По гост 13791-68 с торцевым па зом для оправок

6103-0022

6103-0023

Ащс Морзе

6103-0024

6103-0026

Размер паза В, мм
