л 1мб 2 (соединен неподвижной посадкой с деталью 3) имее на поверхности Б шкалу с делениями, цена которых выражена в килопьюгонах На nonepxiiocTH же корпуса 5 предусмотрена риска, с которой совмещается деление лимба 2, соответствующее нужному значению силы

Открепление заготовки производится дополнительным сжатием пакета тарельчатых пружин 6 за счет перемещения поршня Это происходит под давлением масла, нагнетаемого в поршневую полость путем временного подключения гидронасоса нлй гндропневмоусилителя) через сопло-кран 9 шлангами 11 Для этого конус сопла втодится в конус ниппеля 7 и одновременно штифты S - в пазы В байонетного соединения Далее корпус крана поворачивается (при плотном совмещении конусов) против часовой стрелки и тем самым запирается После этого ручка tQ крана поворачивается до упора в сторону буквы О (отжато), В этом состоянии освобожденный прижим может быть отведен от заготовки Затем поворотом ручки 10 кран переключают в положение 3 (зажато) и вынимают его из ниппеля 7, освобождая от байонетного соединения При положении ручки на 3 (зажато) масло из поршневой полости выдавливается пакетом пружин и поступает по второму шлангу в резервуар гидронасоса Для настройки прижима по высоте расположения прихвата имеется удлинитель 1.

Усилие зажима автономных прижимов может составлять 15 кН и более.

VIII.3. Универсальные приспособления

Среди универсальных устаиовочно-крепежных приспособлений для фрезерных станков широкое применение получили машинные тискн с ручным и механизированным зажимами Наиболее распространены пневматические и гидромеханические зажимы

На рис VIII, 10 показаны машинные тиски типовой конструкции с пневматическим зажимом. Ширина губок тисков модели ТП-2,7 равна 250 мм, тисков ТП 6,7 - до 350 мм Наибольшее усилие зажима Р - 27-ь67 кН Усилие зажима, иеобхо-дилое при выверке заготовки, достигается включением регулятора давления, который о)ычно вмонтирован в распределительный кран

Быстрая настройка тисков осуществляется перемещением установочной губки 3 вд5ль зубчатого основания 5 с опорным зубом 4. Зажим происходит при вижении поршня 6 вниз под давлением сжатого воздуха, постуц-ающего в полость цилиндра Шток поршня при этом воздействует на длинное плечо углового рычага 1 и тем самым перемещает подвижную губку 2, связанную через сферическую пару с коротким плечом рычага

Съемные губки к тискам позволяют быстро и правильно ориентировать устанавливаемые с их помощью заготовки различных размеров и форм. Базовые поверхности таких губок соответствующим образом обработаны. На рис VIII. И приведены при-

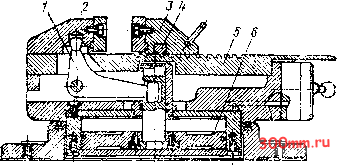

Рис. VIII.10.

Униаерсальяые машинные тиски о пневматическим зажимом

меры съемных губок Здесь размер /соотвегствует ширине губок тисков, ah несколько больше их высоты

В ряде случаев могут успешно применяться простые и дешевые сменные подкладки и вкладыши, форма которых учитывает конфигурацию заготовок, закрепляемых в машинных тисках

Машинные самоцентрирующие тиски с гидравлическим зажимом, рассчитанные на удобное применение в ннх наладок, показаны на рис Vlll 12 Максимальный ход губок 14 мм Усилие зажима при давлении в гидросистеме 5 МПа составляет 30 к)1. Самоцентрирующие тиски рекомендуется применять в тех случаях, когда необходимо обрабатывать пазы или образовать прямоугольные выступы (гак называемые замки) и другие им подобные поверхности, равноудаленные от боковых направляющих базовых поверхностей заготовки, т е. расположенные по ее центру При этом используется мерный режущий инструмент или набор из двух дисковых фрез с точным расстоянием между ними.

По направляющим корпуса / тисков перемещаются губки 2 п 8, прижатые к ним ллачкамн 9 Равномерное сближение губок осущрсгв шоггя ьинтачь 3 и 7 со встреч-

Рис. Vni.ri,

Съемные губки к тискам

ными (левой и правой) нарезками Хвостовик одного винта входит в отверстие другого и направляется в нем шпонками Такая конструкция позволяет перемещаться им относительно друг друга в осевом направлении В корпусе установлен гидроцилиндр 10 с крышкой 11, на верхней части которого имеются две проушины. В проушинах на осях 4 смонтированы рычаги 5, каждый из которых своим вильчатым вертикальным плечом охватывает шейки винтов 3 и 7. Горизонтальные плечи рычагов соединены со штоком поршня 6

В гидроцилиндр масло под давлением подается от любого источника питания. Для подвода и оiвода масла применяются штуцеры 13 и 14 Тискн установлены на подставке 12, имеющей градуированную шкалу, что позволяет производить поворот тисков вокруг вертикальной оси на требуемый угол

Примеры наладок к таким универсальным наладочным тискам приведены на рис. VIII 13 На рис. VIII. 13, а представлена наладка для установки штампованной ааготовки-рычага на вертикально-фрезерном станке. Плоские призмы 2 и 6 закреплены на губках 1 и 5 тисков Обрабатываемая заготовка 4 установочной базой лежит на подставке 3.

На рис. VIII.13, б показана наладка для усгановки литой заготовки 4 при фрезеровании ее торцевых поверхностей Съемные специальные губки 7 и й выверены и закреплены на губках тисков / и 5 Самоустанавливающийся прихват 9, вмонтированный в губку 7, прижимает заготовку одновременно к се установочном и упорной базам при сбтижении губок тисков.

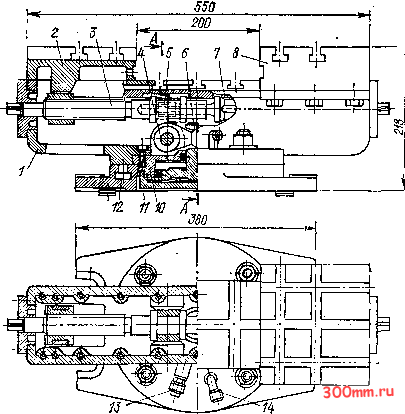

Рис. vm.i2.

Универсальные машинные самоцент-рврующве тиски с гидравлическим зажимом
