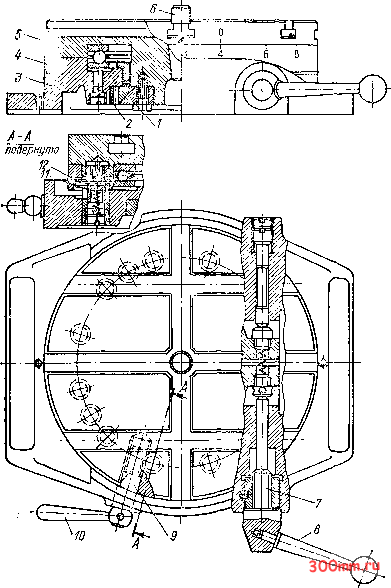

Рис. VI11.18.

Универсальный поворотный стол с блокировочным устройством



пружиненные плунжеры 4 отталкивают втулку 3, подшипник 5 и освобождают цангу и заютовку.

Л литрльный механизм состоит из делите.тьного диска 5 с необходимым числом фикс ругых пазов Диск закрсптен на втулке !5 обойчи 16. которая имеет криволинейную поверхность на контпе, обеспечивающую вывод фиксаггра 9 из паза при повороте рукоятки по часовой стрелке. Защелка 12 препятствует повороту делительного диска прн движении рукоятки по часовой стре ixe Собачка 7 заскакивает в следующий паз делительного диска в процессе вывода фиксатора 9. Прн обратном вращении рукоятки собачка 7 поворачивает диск до тех пор, пока фиксатор 9 не попадет в соседний паз. Если необходимо разделить заготовку на меньшее число делений, чем выполнено на диске (в два или три раза), то npnei деления соответственно повторяют.

Это делительное приспособление изготавливается централизованно станкостроительной промышленностью Размеры его (длинаX шнринаХ впсота) 385Х335Х Х232 мм Число делений 12

Имеются делительные приспособления с горизонтальной осью вращения и с аналогичным ннев5юмеханическим зажимом заготовки в цанге

Универсальный поворотный стел с блскировсчным устройством приведен на рис. VIII 18. Стол имеет 16 втулок под фиксатор И, позволяющих прсизвести деление на 2, 3, 4, 6, 8 или 12 частей Поворотная ччсть 5 с Т-образными парами и центрирующим пальцем 6 вращается вручную, она смонтирована на упорном шарикоподшипнике и в центральной втулке Между конусным кольцом 7, закрепленным на поворотной части, и основанием 3 стола расположен хомут 2 При повороте рукоятки 8 винт 7, завинчиваясь, сжимает хомут 5, который, охватывая кольцо 1, прижимает новоротную часть к основанию Фиксатор И имеет реечку, зацепляющуюся с валиком-шестерней 9, на который насажена рукоятка 10 Поворотом этой рукоятки фиксатор вводится или выводится из втулки

Во избежание ошибок при делениях введено блокировочное кольцо На его наружной поверхности нанесены риски, помеченные цифрами 2, 3, 4, 6, 8 и 12 Поворотная часть стола на своей цилиндрической поверхности имеет нулевую риску. При делении на необходи.мое число частей слрдует совместить так называемую нулевую риску с риской соответствующей цифры (например, с риской цифртл 4, как показано на рисунке) на кольце 4 Это приведет к тому, что пазы на внутренней поверхности кольца 4 расположатся именно против соответствующих втулок и штифт 12, запрессованный в фиксатор 11, пропустит его только в эти втулки.

VIII.4. Перемалажнваемыв и уннаергаль!7а-наяап,ачныв фрезерные присп1!С1!йле:м1л

Эти приспособления обеспечивают правильную установку и ориентирование относительно станка при сравнительно быстром закреплении таких заготовок, которые по своей форме и размерам невозможно установить и закрепить в универсальных приспособлениях. Установка и закрепление данных деталей на поверхности стола станка сложна и трудоемка.

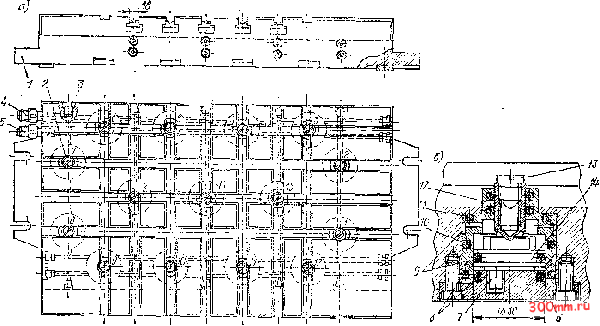

Универсально-наладочный стол с ннев.югидравлическим нрлводом показан на рис. VIII. 19. Эти столы изготавливаются различных размеров и входят в некоторые комплекты универсально-сборных приспособлений (УСП) и универсально-сборной переналаживаемой оснастки (УСПО)

Корпус стола изготовлен из стали и термически упрочнен. Это исключает возможность утечки масла из тидросистемы п тем самым падения давления. Верхняя поверхность стола имеет сетку взаимно перпендикулярных Т-образных пазов и согласованное с этой сеткой расположение вмонтированных в стол 75 гидроцилиндров Гидроцилиндры передают усилие элементам, осуществляющим закрепление обрабатываемой заготовки (заготовок) Их число в соьокупности с пазами позволяет компоновать большое разнообразие наладок На зеркале стола каждый гидроцилиндр пронумерован Карты на тадок должны имеь указания, какие номера гидроцилиндров используются в каждой паладке

Гидроцитиндры 2 (p.ic. Vlll 19, а) помещены в цилиндрические гнезда, сделанные в нижней части стола / Масло подается через штуцера 4 я 5 Коническая пробка 3 служит для выпуска воздуха из системы маслопроводов

6 Бл1гмбер! В А и цр. 61



PiTC Vll.iq.

Униэерсатьно наладочный стол L пневмогндравляческнм [триводом
