трами делительной головки 6 и задней бабки 2 с закреплением ее поводком 7. При обработке топких и длинных заготовок нх рекомендуется поддерживать домкратом 4. Маховичком 1 центр перемещается вдоль своей оси, а боковым маховичком центр, находящийся в подвижном корпусе 3, регулируется в вертикальном направлении. Последнее позволяег устанавливагь заготовку, находящуюся в центрах, под различными У1лами по отношению к поверхности стола станка. Это оказывается необходимым во многих случаях обработки конических изделий.

На передней части УДГ размещен лобовой делительный дьск 5, который фиксируется защечкой-фиксатором 8 Диск имеет либо определенное число отверстий (табл. ]Х 1), располол<екных в трех рядах на концентрических окружностях, либо угловую шкалу в градусах

Поворот шпинделя осуществ ,ясгся вращением рукоятги 13 и валика 14 через цилиндрическую и червячную пары При простом де теини поворот рукоятки может быть отсчитан по отверстиям бокового делительного диска 11 (здесь он остается неподвижным) с последующей фиксацией рукоятки 13 защелксн, цилиндрический шпе-

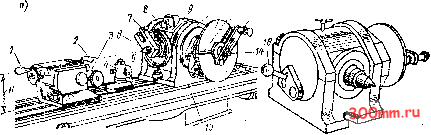

Рис. IX.1.

Общий вид УДГ

пек которой входит в соответствующее отверстие диска При дифференциальном де лении поворот и отсчет осущес1вляются так же, но в этом случае боковой делитель ный диск УДГ становится подвижным; он вращается от шьин,деля через зубчатые це рсдачи, набранные на гитаре УДГ. На боковом делительном диске И имеются не сквозные отверстия, равномерно расположенные на концентрических окружностях Число рядов и отверстий в каждом ряде для разных УДГ указано в табл. IX. 1 Число отсчитываемых отверсгий, соответствующее необходимому повороту рукоятки 13, ограничивается линейками раздвижного сектора 12. Эго делается в целях предотвращения ошибок при повторяющихся отсчетах

Вращением поворотного корпуса 9 головки относительно неподвижного корпуса 10 можно устаноЕпть шпиндель УДГ и заготовку, закрепленную в патроне или центрах, под желаемым углом к плоскости стола. (Зтсчет такого угла может быть произведен по угловой шкале 15.

На рис. IX.2, а и б приведены разрезы и сечения УДГ. В неподвижном корпусе 19, на выполненных в нем полукруглых опорах лежит поЕоротный корпус 6, в котором расположен шпиндель 3 Такое устройство обеснечигаст возможность устанавливать шпиндель как горизонтально, так и наклонно, и вертикально относительно плоскости основания. В крайних положениях ось шпинделя располагается либо под у.-лом 10° ниже горизонтали, либо под углом 10° за вертикалью.

Поворотный корпус в необходимом положении закрепляется гайками Б п В, стягивающими дуги 10 и 11

Для ориентирования головки на столе станка служат шпонки 8 и 9, входящие в паз стола

Шпиндель 3 вращается в коническом отверстии - подшипнике в корпусе 6 и во втулке 7, запрессованной в нем же. На шпиндель насажетю червячное зубчатое яолесо 4, соединенное с ним неподвижно шпонкой, оно может находиться в зацеплении с червяком 21. Ззжим шпинделя в рабочей позицкн осутцествляется вращением рукоятки / (сечение А-А). При этом винт 25, завинчиваясь в резьбовое отверстие

г М -

Исполнение

Наибольший номинальный диаметр заготовки

Конус Морзе

Резьбовый d

Условный размер по

ГОСТ 12593-72

Диаметр сквозного отверстия шпинделя

Длина h

Ширина В

Высота до центра Н

§1

Передаточное отношение червячной парь

§2

Длина концевой части шпинделя

Максимальное число делений окружности

Масса головки, кг

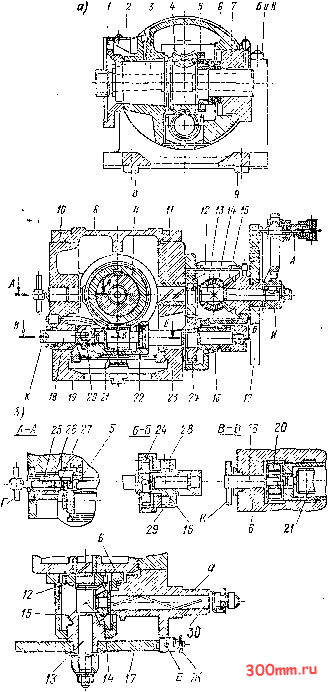

Рис. !Х.2.

Устройство универсальной делительной головки: а - главные разрезы; б = сечения
