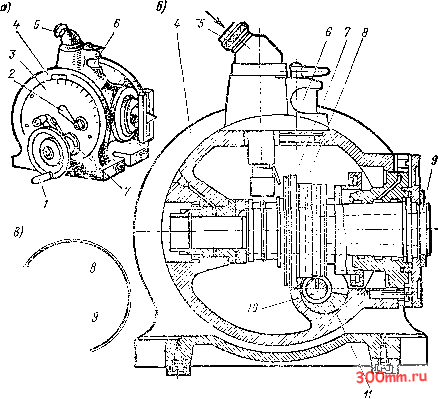

Рис. IX.6.

Оптическая делительная головка о - общий вид; б - разрез по шпинделю в вертикаль

ной плоскости, в - нониус

щественно инструментальього, производства навесения делении на шкалах

На рис. IX.6 показаны общий вид и устройство оптической головки. Она состоит из корпуса 4 и поворотной части 5, внутри которой на подшипниках скольжения установлен шпиндель 9 Шпиндель может занимать вертикальное положение - 90° 01 горизонтали и вниз от нее на 10°. На шпинделе неподвил<но закреплено червячное колесо 8, приводимое во вращение червяком 10, когда он введен с ним в зацепление люлькой и, поворачиваемой рукояткой 7 (рис. IX 6, а). Червяк вращается рукояткой 1 маховичка Зачреппение шпинделя в требуемом положении производится рукояткой 2 К внутреннему торцу червячного колеса 8 (рис. IX.6, 6) строго кон-Центрнчно прикреплен стеклянный диск 7, на ободе которого выполнена круювая шкала с ценой деления Г Гю этой шкале с помощью оптического отсчетного микроскопа 5 при увеличении в 60 раз производится отсчет углов поворота. Круговая шкала освещается лампочкой 6 через призму и зеркальце В поле зрения окуляра расположен нониус (рис. IX.6, в), разделенный на 60 частей. По нониусу можно отсчитывать углы с точностью до Г. На рисунке показан отсчет угла поворота шпинделя со значением 9° 15

Принадлежности делительных головок. В качестве принадлежностей УДГ используются задняя бабка, две гитары сменных колес, передний центр с поводком, домкрат, специальные и универсальные подкладки, трехкулачковый патрон и оправки для закрепления детален

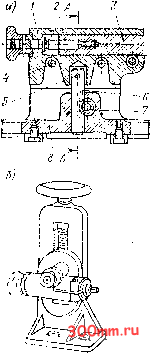

Рис. IX.7.

Задние бабки УДГ а - основная задняя бабка (главные разрезы), б - специальная задняя бабка с большим диапазоном регулирования высоты установки центра

На рис IX 7, а показано умройсгво задней Сабки. Ее корпус 1 расположен в глубоком пазу основания 8. Подъем и опускание корпуса производятся после освобождения гаек стяжных болтов 4 вращением шести! ранной головки 5, зубчатого валика 7, сцепленною с валиком рейкой 6, верхний конец которого соединен щтиф-то 5 с корпусом 1.

После установки корпуса в требуемое положение он закрепляется в основании бабки болтами 4 Перс\ещенпе пиноли 3 осуществляется вращением маховичка винта 2

При фрезеровании конических деталей, закрепляемых в центрах, ось пиноли задней бабки должна совпадать с осью натшонно установленною шпинделя делитель-нй головки. В таких случаях необходима специальная задняя бабка фнс IX 7, 6), пи!юль которой может быть поднята на большую высоту и установлена под большим углом к плоскости стола, чем пиноль бабки по рис. IX 7, а

Гитары сменных колес, применяемые при дифференциальном делении и фрезеровании бинтовых канавок, изображены соответственно на рис IX 4 и IX 5

На рис. IX 8 показаны принадлежности делительных головок. Шпинде/тьныи валик, используемый при дчффрренциатьпом делении (рис IX 8, а), крепится в отверстии шпинделя затягиванием винтом 2 конусной пробки /, которая расширяет конусную часть валика за счет имеющихся в пей грех сквозных пазов П. Передн, л центр 3 (рис. IX 8, б) с поводком 4 устанавливается в коническое гнездо шпинделя Конус центра при его вершине должен иметь угол 60°. В правом конце центра имеетсч резьбовое отверстие для ввертывания штребеля (тяги), посредством которого центр закрепляется в шпинделе делительной головки

Домкрат (рис IX 8, в) применяете? для поддержки нежестких заготовок. Круглая заготовка располагается в призматическом углублетн! регулируялсй головки 7 домкрата. Регулирование по высоте осуществляется завинчиванием или вывиич)!-в&1гием гайки 5. Фиксирование положения головки 7 производится гавинчиваниал стопорного винта 6

Хомутик (9 фис IX 8, г) закрепляется на обрабатываемой заготовке при ее установке в центрах Отогнутый конец заводится в паз поводка 4, который передает заготовке вращение шпинделя.

Жесткая центровая оправка (рис IX 8, о) и консольная оправка (рис. IX 8, е) предназначены для закрепления зато говок, кмеющих в качестве базы отверстия Жесткая оправка устанавливается в центры головки и ее задней бабки, а консольная - в конусное гнездо шпинделя головки

Поворотная плита (рис IX 8, ок) применяется в случаях, когда ось делительной головки должна занять положение под некоторым углом к направлению продольной подачи стола станка

т. Rmmm загатовах равйые части

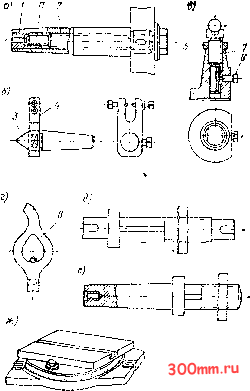

Ркс. IX.8.

Основные принадлежности делительнь.тс головок

Н.астро*]ка для деления заготовок на равные части кето-цш непосредственного деления. На УДГ для случаев нх исполь-3 зания по методу непосредст-б-1ного деления на переднем г(нце шпинделя имеется делительный диск со шкалой, цена делений которой Р.

Отсчет утла поворота производится по нониусу, нанесенному на пластинке, прикрепленной к корпусу головкн. Цена делений нониуса 5 На рис. IX.9 показан при-p отсчета угла поворота шпинделя 40° 10. Нулевой штрих нониуса показывает, что целых градусов на шкале диска 40, а второй штрих нониуса совпадает со вторым Lb трихом шкалы диска, и так как цена одного деления нониуса составляет 5, то два деления дают 10. Итого 40° 10.

Часто на чертеже изготовляемой детали углы не указаны, а приведено лишь число частей г, на которое должна быть разделена заготовка, например при фрезеровании пяти граней и др. В этих случаях угол поворота по градусной шкале определяется по формуле (33).

При делении на г частей по отвер-

ШналсИ

1101 делительном 0 j- Ш. 0

Неподвижные

стиям, имеющимся на задней стороне делительного диска, число промежутков (шагов) между двумя соседними отверстиями, на которое нужно повернуть диск, определяется по формуле

Q ia 3Q $ 60

б = а/г,

(34)

Рис, IX.9.

Шкала и нониус для отсчета по переднему делительному диску

где а - число отверстий щ выбранном делительном ряде (число а должно быть кратно г).
