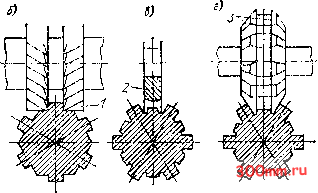

Pwc. XI.7. Фрезерование шлицевнх валов

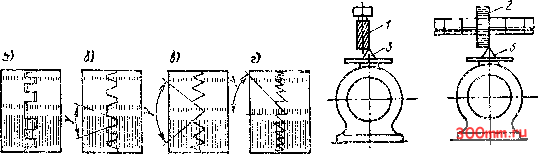

Рис. XI.8.

Формы кулачкорых прямоугольных (а), трапецеидальных (б) и та зубчатых остроконечных рарносторонних (е), упорных (г) от муфт


Рие. xr.q.

Установка фоез в диаметральной плоскости кулачковых муфт



плоскости определяется беззазорным контактом мерного щупа 5 с поверхностью габарита 4 и фрезы 2. Глубину фрезерования можно установить по этому же габариту с помощью щупа 6. После установки фрезы центр или габарит удаляется, освобождая место для патрона и заготовки.

На рис. XI. 10 приведены схемы фрезерования кулачковых муфт как прямоугольного, так и трапецеидального профиля; стрелками показаны направления подачи; цифрами обозначен порядок выполнения переходов. Ширина и длина обрабатываемых за каждый переход поверхностей показаны соответствующими параллельными линиями.

Из рис. XI. 10, а видно, что впадины фрезеруют дисковой или концевой фрезой, у которых ширина или диаметр не превышают наимепьшей ширины а впадины. За каждый рабочий ход (/, 2 и 3) обрабатывается одна сторона каждой из двух противоположных впадин, Число рабочих ходов фрезы и соответственно поворотов муфты равно числу выступов (или впадин). Таким образом, трехкулачковую муфту фрезеруют за три рабочих хода, пятикулачковую - за пять рабочих ходов и т. д.

(При обработке муфт с f четным числом выступов

сквозной рабочий ход фрезы невозможен, и впадины фрезеруют только с одной стороны дисковой (или торцевой) фрезой, имеющей ширину (или диаметр), также не превышающую ширину впадины tti (рис. XI. 10, б). Из этой схемы видно, что в данном случае за каждый рабочий ход фрезы сбрабатывается только одна сторона каждой впадины. Таким образом оказывается, что число рабочих ходов фрезы и число поворотов шпинделя делительной головки вдвое больше числа кулачков муфты. Обработка муфты производится в две позиции. Переход ко второй позиции осуществляется поперечным перемещением стола. в первой позиции фреза работает правой стороной (проходы /, 2, 3 и 4); во втооой - левой стороной (проходы 5, 6,7 к 8).

Приведенные схемы справедливы только в тех случаях, когда диаметр отверстия d и наружный диаметр D муфты связаны соотношением

d > 0,57j5. (102)

Во всех других случаях после фрезерования впадины в них останутся необработанными участки а, 6, с (рис. XI. 10, е) и для их удаления, как при фрезеровании муфт с печетным, так и с четным числом кулачков, потребуется дополнительный проход фрезы.

Кулачковые муфты с трапецеидальными зубьями (см. рис. XI.8, б) обычно имеют нечетное число кулачков и угол наклона боковой стороны профиля к оси а ~ 8°. Кулачки этих муфт фрезеруют фасонными фрезами, профиль которых выполнен по профилю впадины муфты. Установка фрезы и схемы фрезерования в этом случае совпадают с установкой и схемами обработки кулачковых муфт с прямоугольными зубьями.

Фрезерование зубчатых муфт. Зубчатые муфты выполняются с остроконечными )авносторонними зубьями (см. рис. XI.8, е) и с упорными зубьями (рис. XI.8, г). 1ри фрезеровании этих муфт фреза должна быть установлена точно по оси симметрии (по центру) заготовки.

Зубчатке муфты с остроконечными равносторонними зубьями фрезеруются двух-угловыми фрезами с углом при вершине 8 = 6 (рис. XI. 11). Если фрезеровать такую муфту при вертикальном расположении шпинделя делительной головки, то зубья


Ркс. XI.10.

Фрезерование кулачковых муфт



полумуфт будут соприкасаться друг с другом лишь по части их поверхности, главным образом у наружной окружности муфты, и иметь зазоры на стороне зубьев, обращенной ближе к ее центру. Чтобы обеспечить равномерное соприкосновение зубьев полумуфт в сборе, шпиндель делительной головки нужно установить не вертикально, а под некоторым утлом наклона. На правильно фрезерованной полумуфте контакт ее с другой полумуфтой будет проходить по боковой поверхности зубьев.

На рнс. XL11 изображена схема установки фрезы относительно обрабатываемой заготовки при фрезеровании зубьев. Как видно, шпиндель делительной головки в этом случае располагается под углом 6 Ф 90° так, что дно впадины зуба муфты ока-зьшается параллельным плоскости стола станка.

Угол наклона шпинделя делительной головки определяется из выражения

cos е = ctg (е/2) tg (1807г), (103)

где е - угол наклона шпинделя делительной головки, .,.°; г - число зубьев муфты;-8 угол между сторонами профиля зубьев, ...°. В частном случае при е = 90°

cos е = tg (180°/г). (104)

В табл. XI.4 приводятся значения углов наклона шпинделя делительной головки для часто встречающихся в практике значений 8 и г муфты.

Зубчатые муфты с упорными зубьями (см. рис. XI.8, г) фрезеруются одноугловыми фрезами (см. на рис. XI.И справа). Схема установки заготовки относительно фрезы полностью тождественна предыдущей. Угол наклона шпинделя УДГ определяется из выражения

cos е = ctg 6 tg (360°/г). (105)

В табл. XI.5 приводятся значения углов наклона шпинделя УДГ для часто встречающихся в практике значений в и г муфты.


Рис. XI.lt.

Установка фрезы при фрезероваит зуб-татых муфт

Угль! (Э, ...°) наилона шпинделя делительной головки при фрезеровании зубчатых муфт с остроконечными равносторонними зубьями

Таблица XI.4

Число зубьев муфты г

Угол между сторонами профилр зубьев Е,

Число зубьев муфты Z

Угол между сторонами профиля зубьев Е,

65,5

79,5

50,5

61.5

68,5

79,5

82,5

55,5

82,5

59,5

80,5

82,5

84,5

69,5

74,5

80,5

84,5

64,5

75,5

84,5

66,5

72,5

76,5

83,5

73,5

77,5

81,5

83,5

69,5

78,5

81,5

83,5

76,5

85,5

77,5

80,5

85,5

82,5

8о,5

74,5

78,5

82,5

84,5

85,5

81,5

84,5

79,5

84,5

76,5

§3,5

§5

80,5

82,5

81 81

83,5

83,5

86,5

78,5

81,5

§3,5

83,5

86,5

§2

83,5
